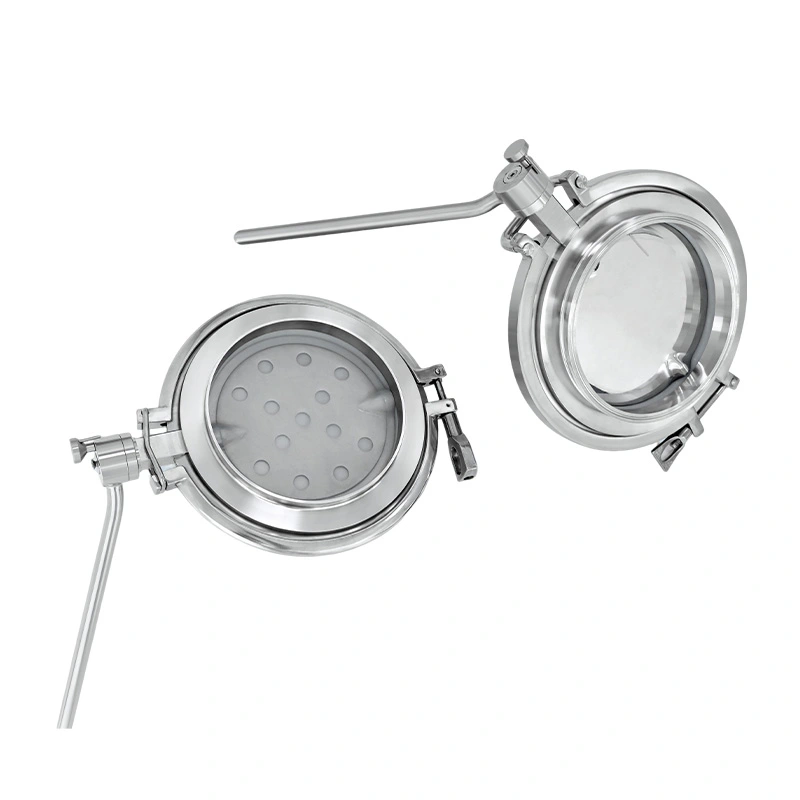

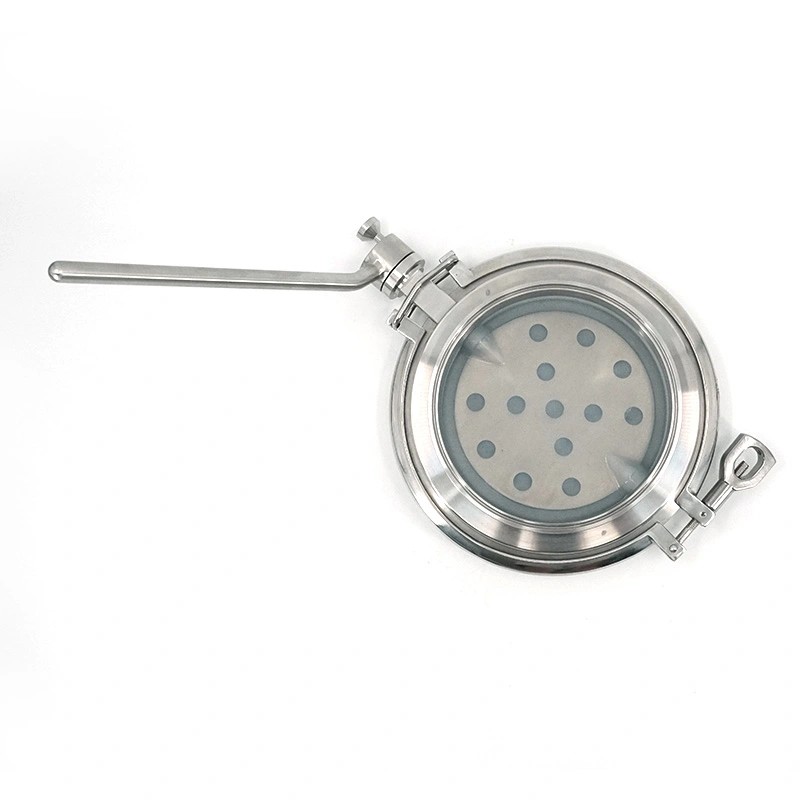

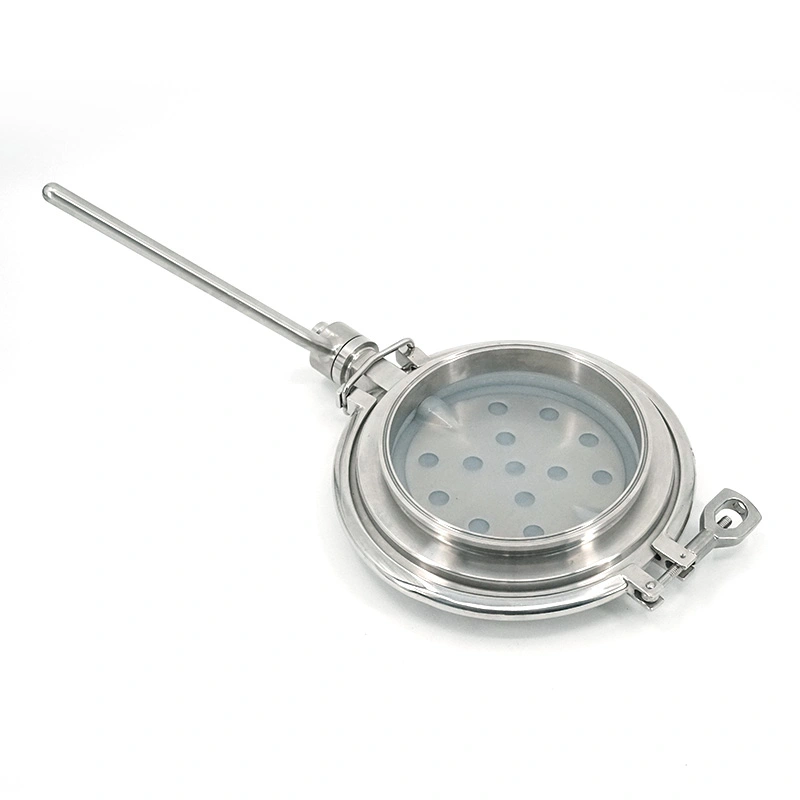

錠剤ハンドリング用サニタリーバタフライバルブ

錠剤ハンドリング用サニタリーバタフライバルブは、錠剤プレス、コーティング機、IBC、 ホッパー、真空搬送システム、および包装機器。製品を維持しながら制御された製品排出を提供します。 衛生的なプロセス条件。

タブレットの保護を中心に設計

錠剤は従来の粉末や顆粒よりも衝撃や摩耗に敏感です。時の過度な衝撃 放電により、エッジの破損、錠剤の欠け、コーティングの損傷、および追加の微粉が発生し、両方の製品に影響を与える可能性があります。 品質と生産歩留まり。

AVM はバルブ構造を最適化し、よりソフトな接触を生み出すためにオプションのシリコンコーティングされたディスク表面を提供します。 タブレット排出時のインターフェース。この構成は、コーティング錠やその他の製品に特に適しています。 表面の完全性が重要な場合。

錠剤ハンドリング用サニタリーバタフライバルブは、バッチおよび連続の両方で制御された移送をサポートします。 医薬品の生産。

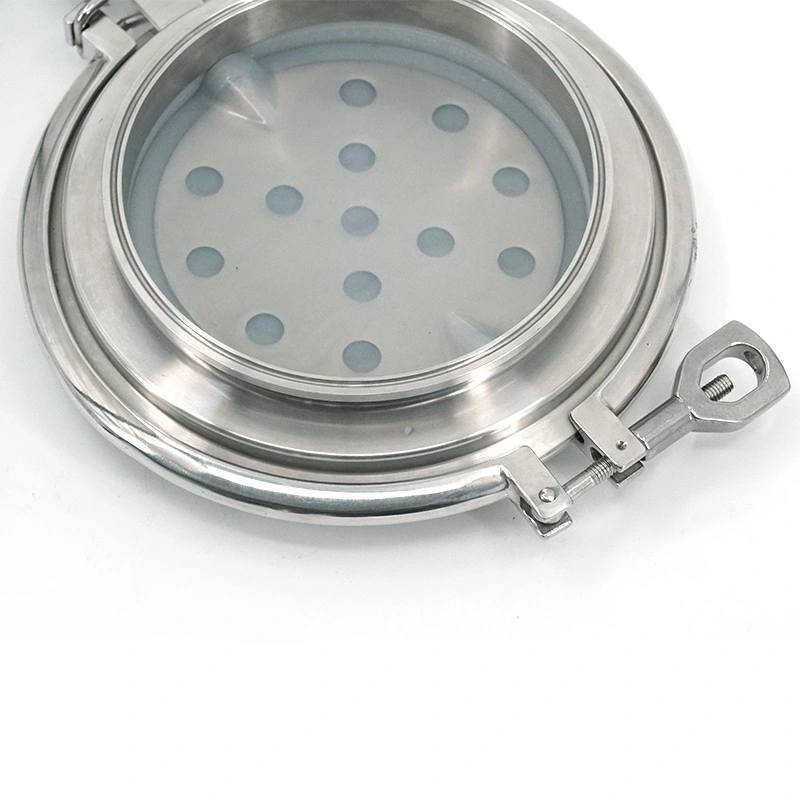

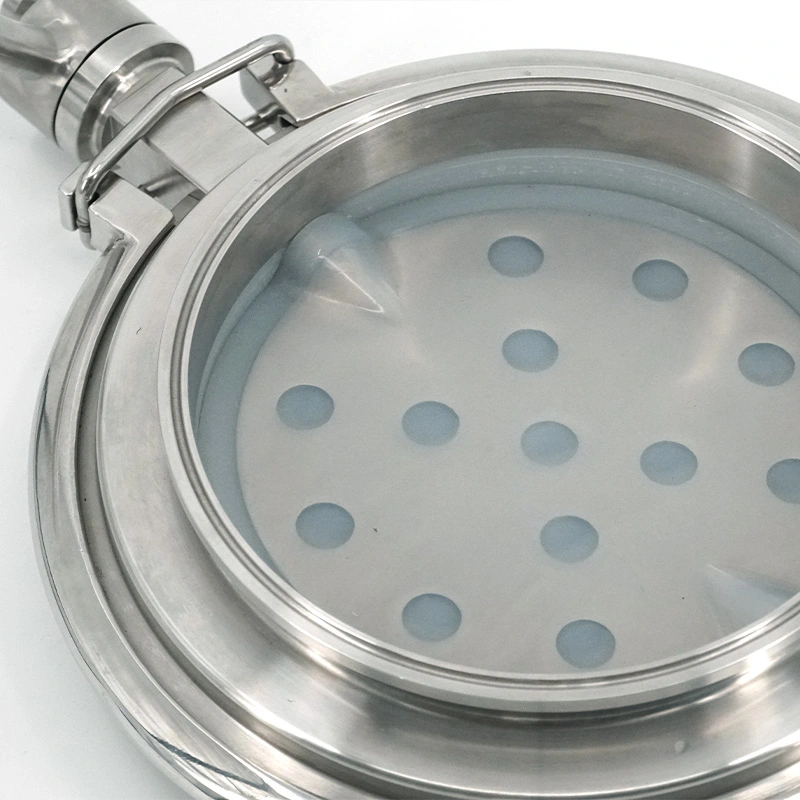

壊れやすい製品用のシリコンコーティングされたディスク

よりソフトな製品接触

ディスクにはシリコンコーティングを施し、金属ディスクと医薬品との直接接触を減らすことができます。 製品。これは、コーティングされた錠剤や表面が比較的壊れやすい製品を扱う場合に特に役立ちます。

摩耗リスクの軽減

ディスク表面を柔らかくすることで、製品排出時の不要な摩擦や衝撃を軽減し、サポート力を向上させます。 錠剤の完全性を高め、過剰な粉末や砕けた粒子を減らします。

カスタマイズ可能な構成

ディスクのコーティングは錠剤の種類、製品の特性、操作要件に応じてカスタマイズできます。 バルブをさまざまな製薬プロセスに適合させることができます。

打錠機から包装まで

錠剤処理用のサニタリーバタフライバルブは、複数の錠剤間の隔離および転送ポイントとして機能します。 医薬品の加工段階。

錠剤の圧縮

打錠機の下に設置されたバルブは、圧縮装置から収集ホッパーへの排出を制御します。 ビンまたは転送コンテナ。

錠剤コーティング

コーティングされた錠剤の製造では、バルブはコーティング表面を保護しながら放出を制御します。 転送中。

IBC転送

このバルブは、IBC のドッキングポイントと排出ポイントに取り付けて、コンテナを隔離し、製品の動きを制御できます。 処理段階の間。

真空搬送

医薬品真空搬送システムの場合、バルブは搬送装置間に制御された隔離ポイントを提供します。 装置および下流プロセス装置。

包装

バルブは充填および包装装置の前に配置して、製品の排出を制御し、製品を隔離することができます。 必要に応じて上流工程へ。

医薬品生産のための衛生的な構造

錠剤ハンドリング用サニタリーバタフライバルブは、製品接触部にSS316L、接触部にSS304を使用しています。 製品と接触しないコンポーネント。製品接触面は Ra <0.4 μm を達成できるため、接触面の面積が減少します。 医薬品原料が蓄積する可能性があります。

シリコーン、EPDM、FKM シーリング材が利用可能で、適用可能なグレードには FDA 準拠のグレードが提供されています。 製薬用途。

サニタリー構造は医薬品製造における洗浄要件をサポートし、メンテナンスを支援します。 生産バッチ間の一貫した製品接触条件。

技術仕様

AVMタブレットバルブと一般的なサニタリーバタフライバルブ

医薬品への応用例

打錠機の排出

製薬メーカーは、圧縮錠剤を打錠機から回収システムに移送する必要がありました。 排出時の錠剤の破損や過剰な微粉を削減します。お客様は、次の機能を備えた AVM バルブを選択しました。 単純に基本的な流れの隔離を達成することよりも製品の保護の方が重要だったため、シリコンコーティングされたディスクが使用されました。

お客様が運用時に重視した点は、スムーズな錠剤の排出、錠剤の端の保護、錠剤の保護の3点でした。 下流の機器のメンテナンスが必要な場合に信頼性の高い絶縁を実現します。バルブは制御された移送を提供しました 必要な衛生状態を維持しながら、打錠機と収集装置の間のポイントを保護します。

コーティング錠の搬送

コーティング錠剤の生産ラインでは、顧客はコーティングを損傷する可能性のある不必要な接触を避ける必要がありました。 退院中。シリコンコーティングされたディスクはより柔らかい接触面を提供し、ステンレス鋼の衛生的なディスクは 製造バッチ間の洗浄をサポートする建設。

お客様からのフィードバックは、特にバルブ操作中のコーティング損傷の懸念を軽減し、バルブ操作を容易にすることに焦点を当てていました。 バルブを従来のオン/オフとして単純に評価するのではなく、既存のトランスファーラインとの統合 デバイス。

認証と医薬品コンプライアンス

AVMはISO 9001に基づいた品質マネジメントシステムを維持し、3-Aサニタリーを備えた該当製品を提供しています。 規格、CE および FDA への準拠。

製薬用途の場合、バルブは FDA 準拠のシール材料を使用して構成でき、衛生的です。 GMP 指向の製造環境をサポートするステンレス鋼の製品接触面。

関連する資料とコンプライアンス文書は、プロジェクトの要件に応じて提供できます。

よくある質問

このバルブは標準的なサニタリーバタフライバルブと何が違うのですか?

製品への衝撃、摩耗、損傷に注意を払い、錠剤とカプセルの取り扱いを中心に特別に設計されています。 コーティング保護。シリコンコーティングされたディスクは、壊れやすい錠剤やコーティングされた錠剤を含む用途に使用できます。

ディスクをカスタマイズできますか?

はい。錠剤排出用途にはシリコンコーティングも可能、形状のご相談も可能です 製品や使用条件により異なります。

コーティング錠も扱えますか？

はい。このバルブはコーティングされた錠剤の移送に適しており、より柔らかいシリコンコーティングされたディスクは、輸送の負担を軽減します。 タブレット表面への不必要な接触。

バルブは通常どこに取り付けられていますか?

一般的な場所には、打錠機、コーティング機、IBC ドッキング ステーション、収集ホッパー、真空などが含まれます。 搬送システムと包装ライン。

どのような材料が利用可能ですか?

製品と接触する部分にはSS316Lが使用され、製品と接触しない部分にはSS304が使用されます。

標準的なリードタイムはどれくらいですか?

サイズ、構成、数量によって異なりますが、標準納期は 2 ～ 4 週間です。
