バルブは製品と接触するコンポーネントに 316L ステンレス鋼を使用しており、精密機械部品を供給できます。 研磨または電解研磨を行って、滑らかな内面を実現します。隙間を最小限に抑えた流路により、隙間を最小限に抑えることができます。 製品を保持し、日常的な生産および CIP/SIP 手順中の簡単な洗浄をサポートします。

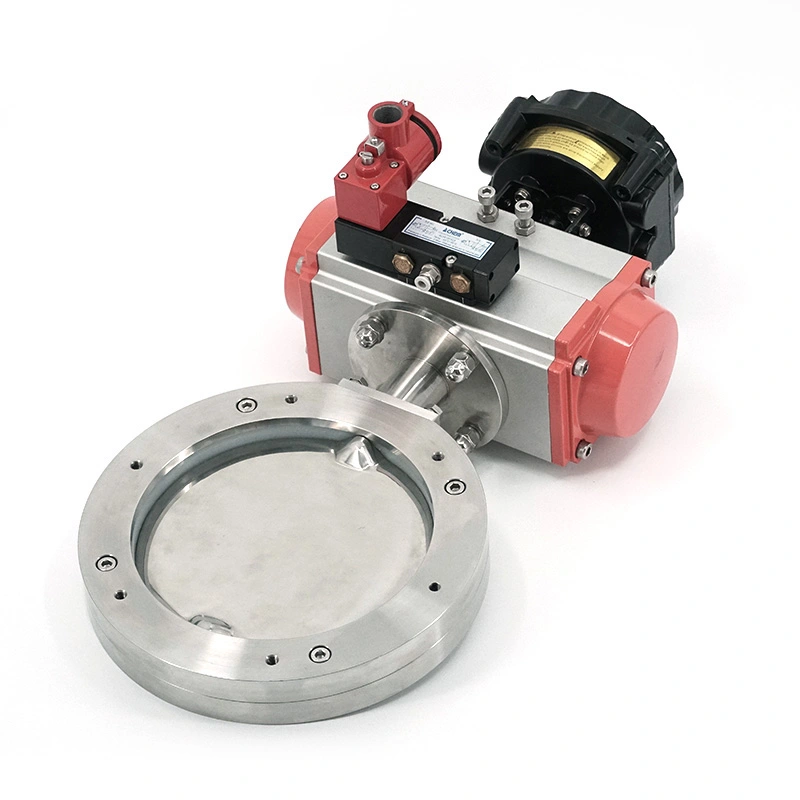

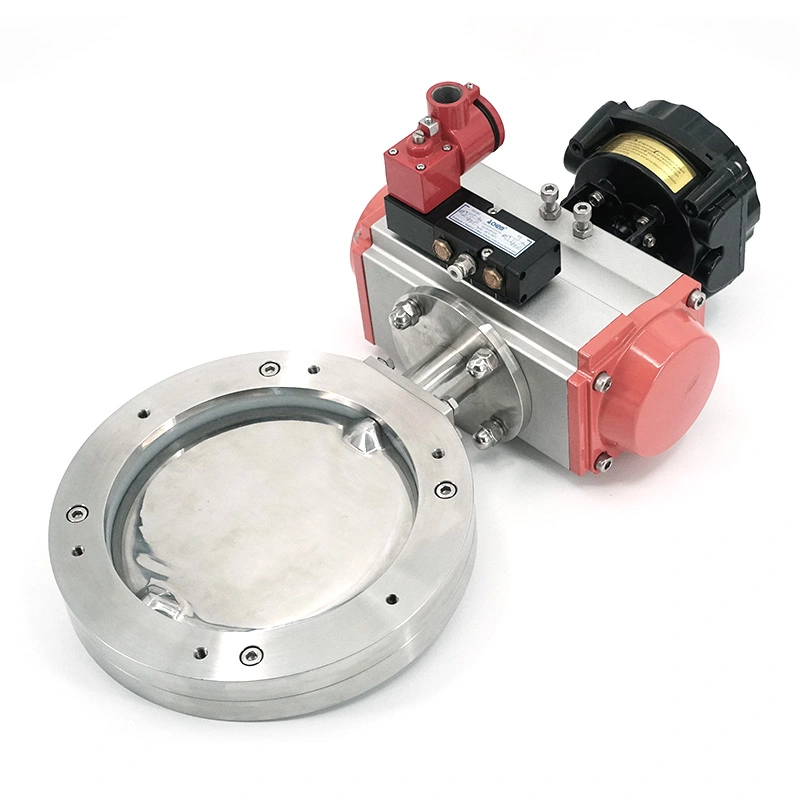

自動化されたプロセス ラインの場合、Sanitary 316 空気圧ウェーハ バタフライ バルブは空気圧式で構成できます。 アクチュエータを使用することもできますが、手動操作オプションも利用できます。さまざまなシート素材と作動構成 媒体、温度、洗浄方法、制御要件に応じてバルブを選択できます。 アプリケーション。
ウェハ構成は、長いバルブ本体を必要とせずに 2 つのパイプライン フランジの間に配置され、 全体的な設置面積を削減します。この構造は、サニタリースキッド、加工処理に特に役立ちます。 利用可能なスペースが限られている機器および配管システム。コンパクトな構造で取り外しも簡単 メンテナンスがより便利になります。
接液コンポーネントは SS304 または SS316L ステンレス鋼で製造されており、316L が特に適しています。 より高い耐食性と厳しい衛生要件を必要とする用途に最適です。素材の選択 プロセス媒体および動作環境に適合させることができます。
製品接触面は、Ra ≤ 0.4 の表面仕上げで、精密機械研磨または電解研磨が可能です。 μmも可能です。より滑らかな内部表面により、プロセス残留物が蓄積する可能性のある領域が減り、より多くのサポートが可能になります。 生産切り替え時の効果的な洗浄。
Sanitary 316 空気圧ウェーハ バタフライ バルブは、CIP を使用する衛生的な処理システム用に設計されています。 (定置洗浄) および SIP (定置滅菌) 手順。隙間を最小限に抑えた内部構造により、隙間を最小限に抑えます。 製品を保持し、バルブを頻繁に分解することなく洗浄と滅菌をサポートします。

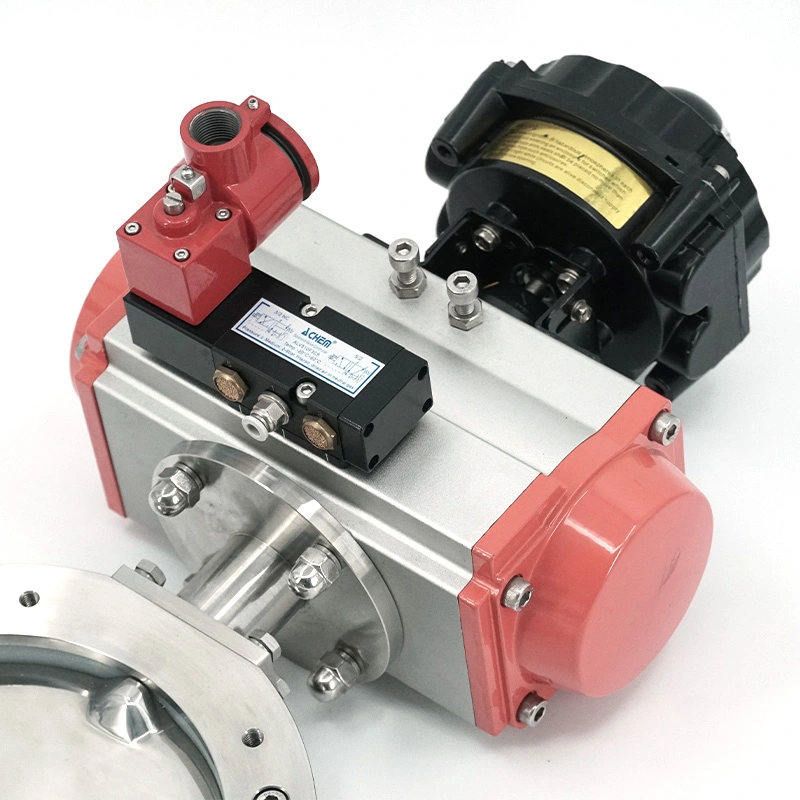

AVM は、遠隔操作または自動バルブ操作を必要とするアプリケーションに空気圧作動を提供します。アクチュエータは次のとおりです。 プロセス制御システムと統合され、生産に応じてパイプラインの隔離または流量調整を制御します シーケンス。
空気圧操作に加えて、バルブは手動プルハンドル、マルチポジションハンドル、 ギアオペレーターまたは電動アクチュエーター。これにより、同じ基本的なバルブ プラットフォームをローカルの手動システムに適合させることができます。 自動化された衛生生産ラインも同様です。
バルブには、EPDM、シリコン、FKM (バイトン)、または PTFE シート材料を供給できます。さまざまなシール材 温度、化学物質、プロセス媒体に対するさまざまなレベルの耐性を提供し、購入者が選択できるようにします。 実際の動作条件に応じて適切な構成を選択してください。
弾力性のあるシート構造により、漏れが少なく、信頼性の高い双方向シールが実現します。利用可能な同心円または 要求される動作特性やトルクに応じて、両偏心ディスクの構成を選択可能 衛生パイプラインの要件。
合理化されたディスク設計により、効果的なパイプラインの隔離と流れを維持しながら、流れ抵抗を軽減します。 コントロール。これにより、このバルブは圧力損失と流量効率が要求される液体移送システムに適しています。 バルブの選択時に考慮してください。
モジュラーバルブ構造により、必要に応じてシールコンポーネントを交換できるため、メンテナンスの削減に役立ちます。 ダウンタイム。これは、バルブが頻繁に操作されたり、バルブが危険にさらされたりする処理施設で特に役立ちます。 洗浄サイクルを繰り返します。
このバルブは、醸造所、乳製品工場、飲料製造、ジュース加工、ボトル入り飲料水システム、シロップで使用できます。 パイプラインの隔離と流量制御のためのハンドリングおよび食品加工ライン。
サニタリー 316 空気圧ウェーハ バタフライ バルブは、精製水システム、注射用水 (WFI) に適しています。 システム、発酵装置、配合ライン、無菌処理、および洗浄性が求められる CIP/SIP パイプライン、 耐食性とプロセス衛生が重要です。
化粧品処理システムの場合、このバルブはローション、クリーム、香水、シャンプーなどの用途に対応できます。 衛生的な液体の移送と汚染管理が必要なその他の液体成分。
316L ステンレス鋼構造と複数のシート オプションにより、このバルブは高純度の化学薬品に適しています。 添加剤、特殊液体、および耐食性と衛生的な流量制御を必要とするその他のプロセス媒体 装備。
サニタリーウエハーバタフライバルブは、要件に応じてさまざまな衛生パイプライン構成に統合できます。 選択された接続配置とシステム設計。コンパクトなウェハ構造は特に加工に適しています。 設置長さを最小限に抑える必要がある機器。
手動プルハンドルとマルチポジションハンドルはローカル操作に適していますが、ギアオペレーターも使用できます。 追加の手動操作トルクが必要な場合。空気圧アクチュエータと電動アクチュエータは自動化のオプションを提供します 生産ラインと集中プロセス制御。
AVM は、設置スペース、表面など、衛生的なバルブ用途の実際的な要件に焦点を当てています。 清浄度、シール材の選択、洗浄手順、自動化。ウェーハ構造は簡素化に役立ちます コンパクトな配管システムへの設置が可能で、316L ステンレス鋼と研磨された製品接触面によりサポートされます。 要求の厳しい衛生用途。複数のシートとアクチュエータのオプションにより、バルブをさまざまな用途に合わせて構成できます。 メディアおよびプロセス制御の要件。
| アイテム | 仕様 |
| バルブの種類 | サニタリーウエハバタフライバルブ |
| 製品接触材質 | SS304 / SS316L |
| 表面仕上げ | Ra≦0.4μmまで |
| ディスクデザイン | 同心円または両偏心円 |
| シート素材 | EPDM、シリコーン、FKM(バイトン)、PTFE |
| 作動 | 手動プルハンドル、マルチポジションハンドル、ギアオペレーター、空気圧アクチュエーター、電動アクチュエーター |
| クリーニング | CIP/SIP対応 |
| 衛生基準 | 3-A、EHEDG、FDA、ASME BPE |
| アプリケーション | 食品および飲料、乳製品、医薬品、バイオテクノロジー、化粧品、ファインケミカル |
ウェハ構成はコンパクトな設置構造となっており、パイプラインのフランジの間に取り付けることができます。それは 設置スペースと設備の設置面積を制御する必要がある衛生処理システムに適しています。
AVM は、SS304 および SS316L ステンレス鋼構成を提供できます。衛生的な点で SS316L がよく選ばれます より高い耐食性とより厳しい材料要件を必要とする用途に最適です。
EPDM、シリコーン、FKM、PTFEが使用可能です。適切なオプションは、プロセス媒体、動作状況によって異なります。 温度、化学薬品への曝露、および洗浄条件。
はい。バルブには、遠隔操作および統合用の空気圧または電気アクチュエータを装備できます。 自動プロセス制御システム。
はい。 Sanitary 316 空気圧ウェーハ バタフライ バルブは、衛生的なプロセス システム向けに設計されており、以下の製品と互換性があります。 CIP および SIP 手順。滑らかで隙間を最小限に抑えた内部構造により、作業中の製品の滞留を軽減します。 洗浄と滅菌。
標準的な生産リードタイムは、注文数量、バルブ構成、材質によって異なりますが、2 ～ 4 週間です。 可用性、およびその他のプロジェクト要件。お急ぎの場合は、ご注文前にAVMにご確認ください。
標準的な支払い条件は、T/T または L/C による出荷前の 30% のデポジットと 70% の残高です。少額の注文では、 生産前に全額支払いが必要です。
バルブは国際輸送に適した紙と木製のケースにしっかりと梱包されており、バルブを保護します。 出荷時のステンレス鋼のバルブ本体、シール部品、およびアクチュエーター。
