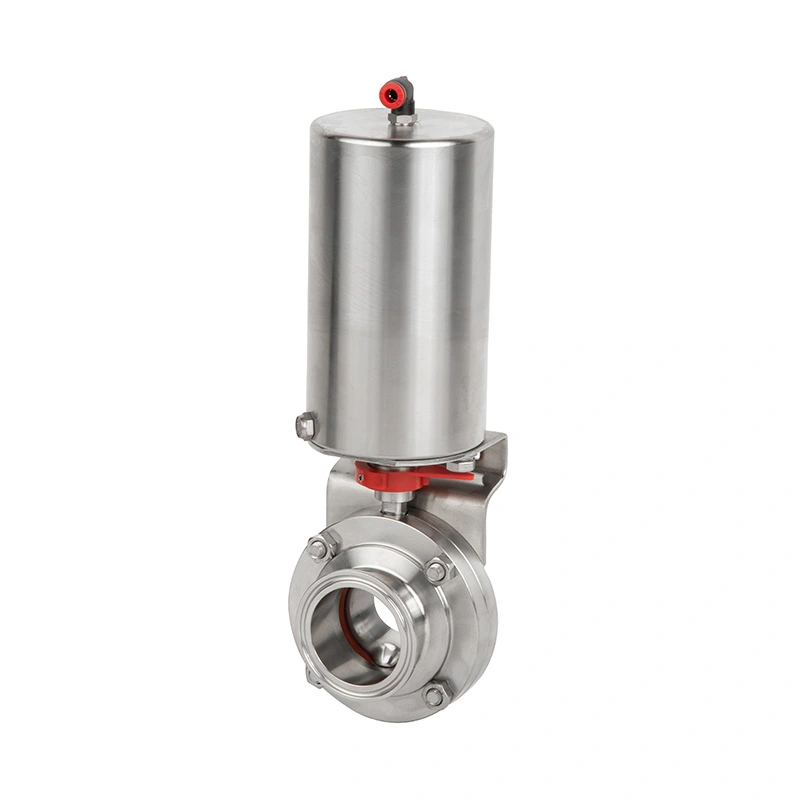

サニタリー空気圧2ピースバタフライバルブ

サニタリー空気圧 2 ピース バタフライ バルブは、304L または 316L ステンレス鋼の製品接触部品を使用できます。 シール材としてEPDMを標準採用し、オプションでFPM、シリコーン、NBRも利用可能です。空気圧アクチュエータ 開閉時に 90° の回転動作を提供し、NC、NO、および複動構成により、 プロセスおよび安全要件に応じて動作モードを選択します。

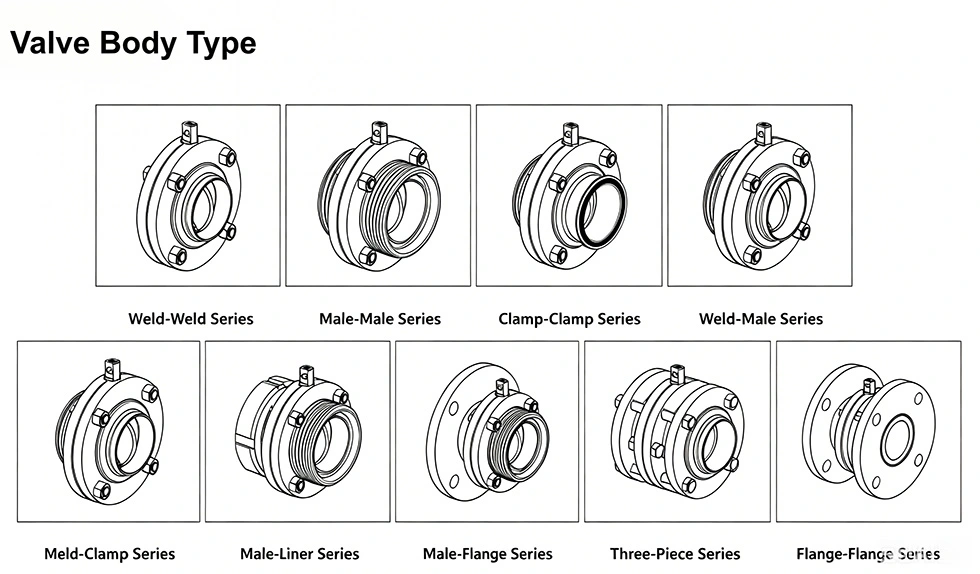

トライクランプ、溶接、ねじ込み、クランプ、フランジ接続オプションにより、AVM バルブはさまざまな用途に合わせて構成できます。 サニタリー配管システム。製薬、バイオテクノロジー、食品および飲料、乳製品、化粧品、ファイン製品に適しています。 化学およびその他のクリーンプロセス用途。

製品の特徴

衛生的な2ピース構造

このバルブは、材料の滞留を軽減するために滑らかな製品接触面を備えたコンパクトな 2 ピースボディを使用しています。 掃除を簡素化します。製品接触コンポーネントには 304L および 316L ステンレス鋼のオプションがあり、EN が付いています 10204 3.1B 証明書は、選択した構成に従って利用可能です。内面仕上げはRaに達する可能性があります ≤0.8μm。

自動化ラインのエア操作

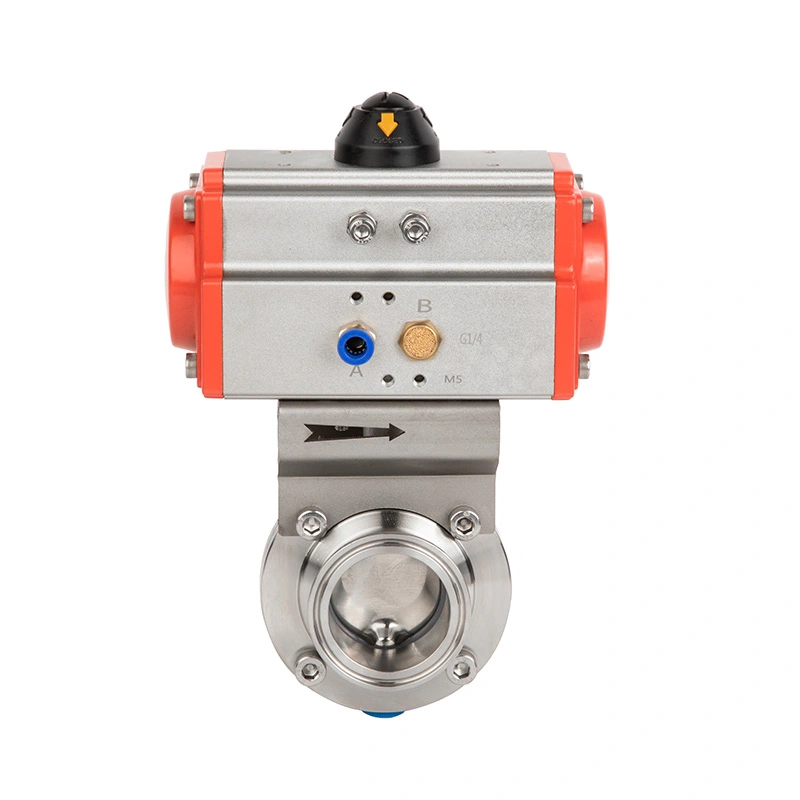

空気圧アクチュエータは圧縮空気の動きを 90° の回転運動に変換し、迅速かつ再現性のあるバルブを可能にします。 操作。 PLC やその他のプロセス制御システムに接続して、リモートで開閉、監視することができます。 制御空気圧は 5 ～ 8 bar に指定されています。

繰り返し開閉しても大丈夫なシール

ディスクとエラストマーシートは、繰り返しの動作サイクル中にシールを維持するように設計されています。 EPDMが標準です シール材はプロセス媒体や使用用途に応じてFPM、シリコーン、NBRから選択可能 条件。ディスクがシール位置に到達すると、アクチュエータは必要な閉鎖トルクを提供します。

複数の動作構成

サニタリー空気圧 2 ピース バタフライ バルブは、ノーマル クローズ、ノーマル オープン、または複動として供給できます。 これにより、ユーザーは空気供給が変化したり中断されたときのバルブ応答を選択できます。マニュアル ローカル調整が必要な設置には、マルチポジションハンドルも利用できます。

動作原理

The valve controls the process medium through a disc mounted on the valve shaft.空気圧アクチュエータが回転します。 シャフトを約90°通過させます。

バルブが完全に開いているとき、ディスクはパイプラインの方向に配置され、プロセス媒体が 通り抜ける。アクチュエータがディスクを閉位置に向かって回転させると、利用可能な流れの面積が減少します。いつ ディスクが閉位置に達すると、エラストマーシートに接触してパイプラインをブロックします。

常閉構成の場合、空気圧が低下するとスプリングがバルブを閉位置に戻します。 削除されました。常開構成の場合、バネによりバルブが開位置に戻ります。複動式 アクチュエータは開閉時に圧縮空気を使用します。

空気圧動作モード

通常閉

圧縮空気が供給されるとバルブが開き、空気を供給するとバネの力で閉位置に戻ります。 圧力が取り除かれます。この構成は、プロセスで損失時の自動フロー分離が必要な場合に使用できます。 空気圧供給の。

通常開

圧縮空気が供給されるとバルブは閉じ、空気の供給がなくなると開位置に戻ります。 この構成は、空気圧故障時にプロセス フローを維持することが望ましい場合に選択できます。

複動式

圧縮空気が開閉動作を制御します。この構成により、一貫したアクチュエータ力が提供されます。 両方向に対応しており、定期的なサイクル要件がある自動生産システムに適しています。

手動操作

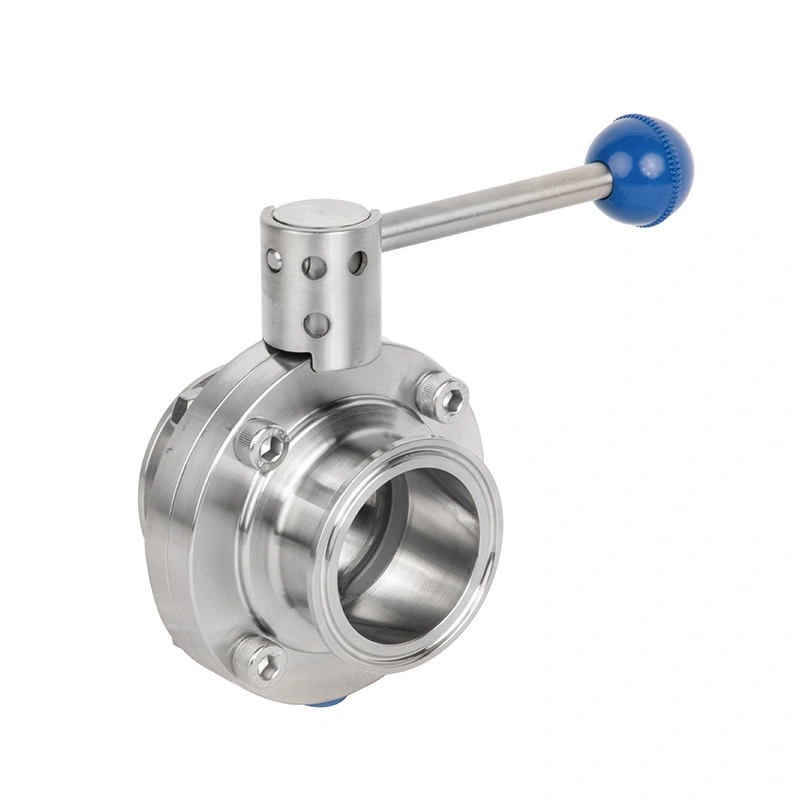

局所的な流量調整が必要な場合は、マルチポジション ロッキング ハンドルを取り付けることができます。オペレーターが選択できるのは、 空気圧制御システムを必要とせずに、全開、全閉、または中間位置に設定できます。

This configuration is useful for sections of a process line that require occasional manual intervention, commissioning adjustment, or maintenance isolation.

アプリケーション

製薬およびバイオテクノロジー

AVM サニタリー空気圧 2 ピース バタフライ バルブは、製薬およびバイオテクノロジーのプロセス配管で使用できます。 液体移送、バッファー調製、バイオリアクター システム、滅菌プロセス ライン、CIP システム、および高純度流体 取り扱い。ステンレス製の製品接触構造と衛生的な表面仕上げが可能で、 洗浄と汚染管理が重要な用途。

食べ物と飲み物

一般的な用途には、乳製品加工、牛乳とヨーグルトの製造、飲料加工、ジュースの製造、 醸造システム、および食品成分の移送。空気圧操作により、バルブを自動化システムに統合できます。 搬送ラインと加工ライン。

化粧品とパーソナルケア

このバルブは、シャンプー、ローション、クリーム、その他の液体または半液体製品の処理に使用できます。サニタリー この構造は日常的な洗浄をサポートし、プロセスパイプライン内の製品の蓄積を軽減します。

ファインケミカルおよびクリーンプロセスシステム

アプリケーションには、精密化学液体の移送、クリーンユーティリティシステム、衛生的な液体の分配、および ステンレス鋼構造と反復可能な自動操作が必要なプロセス流体制御。

製品構造

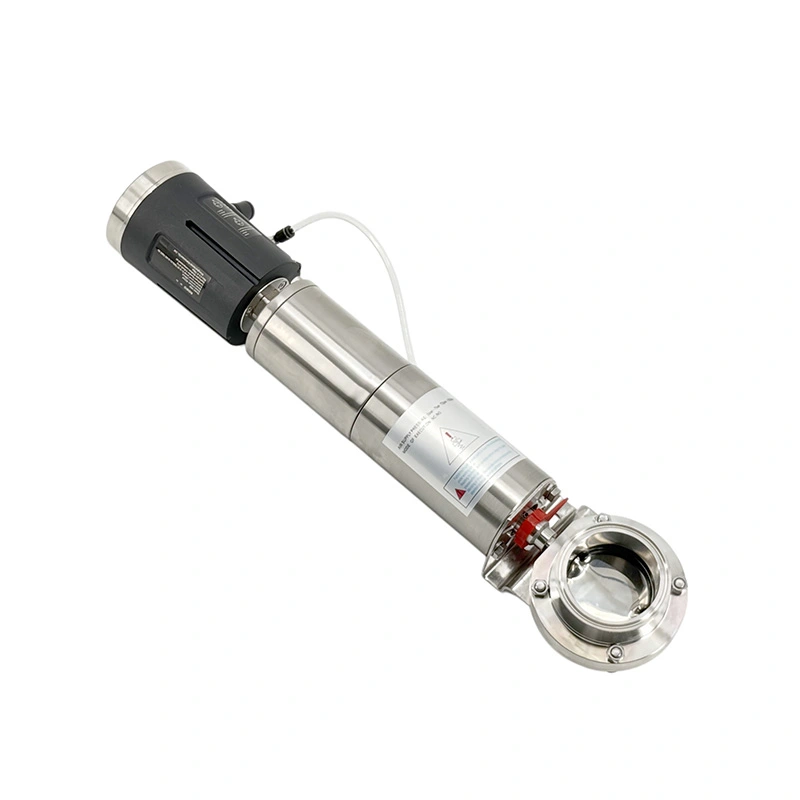

主なコンポーネントには、衛生的な 2 ピースのバルブ本体、ステンレス鋼ディスク、バルブ シャフト、エラストマー シーリングが含まれます。 システム、および空気圧アクチュエータ。オプションのインテリジェントコントローラー、ソレノイドバルブ、位置センサー、NPN/PNP プロセスシステムの自動化要件に応じて、限界位置センサーを追加できます。

技術仕様

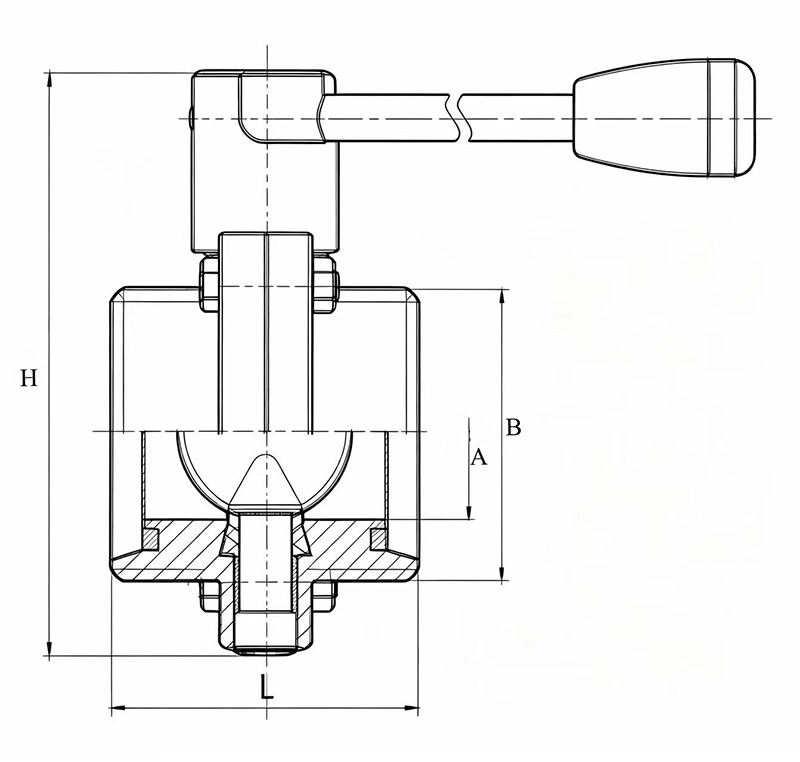

サイズ 寸法

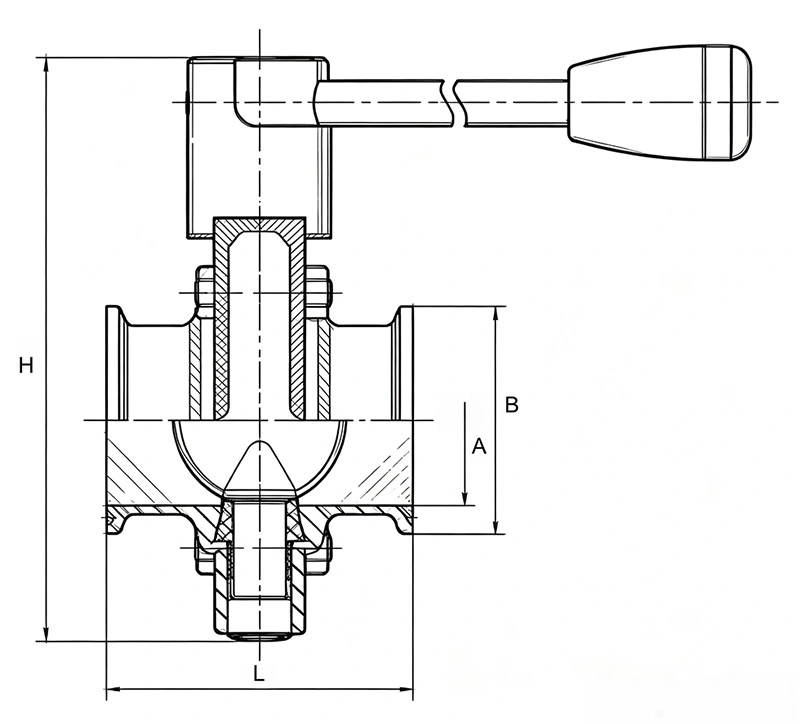

クランプタイプ マニュアル付

DIN規格クランプタイプ マニュアル付

溶接式マニュアル付

DIN規格溶接タイプ マニュアル付

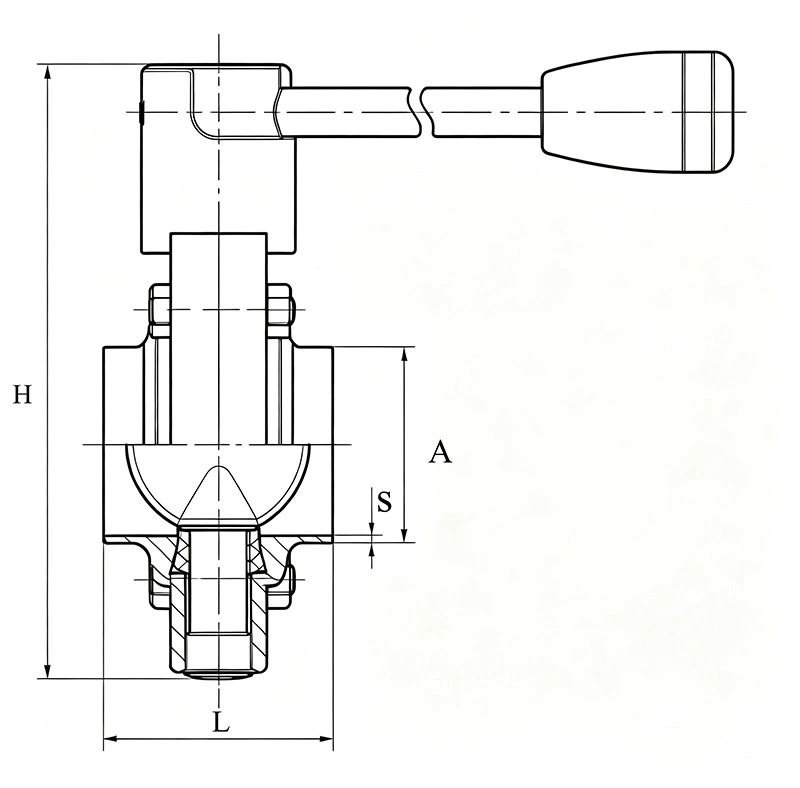

ねじ込みタイプ マニュアル付

DIN規格ねじ込みタイプ マニュアル付

3A標準ねじ込みタイプ マニュアル付

RJT 標準ねじ込みタイプ マニュアル付

IDF標準ねじ込みタイプ マニュアル付

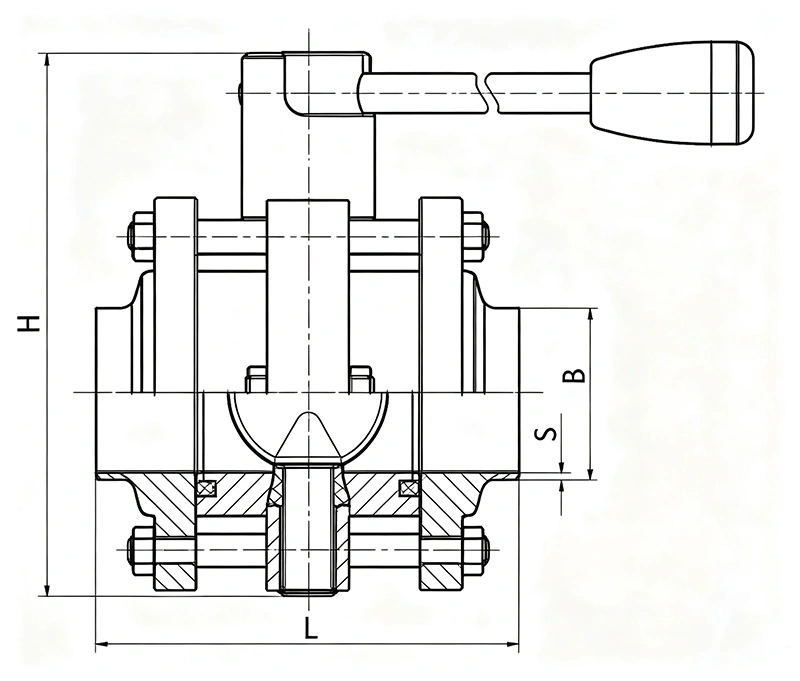

3ピースタイプ マニュアル付

DIN規格 3ピースタイプ マニュアル付

設置と選択

AVMサニタリー空気圧バタフライバルブを選択するとき、購入者はパイプラインのサイズ、接続を確認する必要があります。 規格、製品接触材質、シール材質、使用圧力、温度、制御エア圧力、 必要なアクチュエータモード。

CIP/SIP システムの場合、選択したシール材を実際の洗浄剤、プロセスと照らし合わせてチェックする必要があります。 温度と滅菌サイクル。自動化装置の場合、アクチュエータ構成とオプション 位置制御アクセサリはバルブと一緒に指定する必要があります。

接続規格も既存のサニタリー配管システムに適合する必要があります。正しい接続を選択すると、 調達段階では、設置時の追加のアダプターやパイプラインの変更を回避できます。

設置と選択に関する考慮事項

注文する前に、パイプラインのサイズ、接続規格、プロセス媒体、 使用圧力、動作温度、シール材質、および必要な空気圧動作モード。自動化用 システムに必要な制御アクセサリも確認する必要があります。

CIP または SIP を使用した衛生的な用途では、シールの材質と滅菌温度を確認する必要があります。 実際の洗浄サイクル。空気圧設置の場合、5 ～ 8 bar の制御空気圧が指定されています。 シリーズ。

構成が重要な理由

このバルブの選択における主な違いは、単にバルブのサイズだけではありません。空気圧操作モード、サニタリー 接続、シール材、および表面処理は、完成品内でのバルブの動作に直接影響を与える可能性があります。 process system.

たとえば、医薬品ラインでは、316L 製品と接触する部品、適切なエラストマーの選択、 衛生的な表面処理、CIP/SIP 互換性が求められますが、食品加工ラインではより重要視される可能性があります。 接続の互換性と頻繁な自動サイクリング。プロセス全体に応じたバルブの選択 この条件は、設置後の不必要な交換や改造を避けるのに役立ちます。

よくある質問

標準的な生産リードタイムはどれくらいですか?

AVM の標準生産リードタイムは、注文数量、バルブ仕様、 接続構成、および材料の入手可能性。ご注文前に納期をご確認の上、 特に緊急の要件やカスタマイズされた要件の場合。

どのような支払い条件が利用可能ですか?

標準的な支払い取り決めは、T/T または L/C による出荷前の 30% のデポジットと 70% の残高です。少額の注文では、 生産前に全額支払いが必要です。注文に応じて具体的な条件を確認することができます。

バルブは輸出用にどのように梱包されますか?

バルブは国際輸送に適した梱包で保護されています。紙製と木製のケースが使用可能 ステンレス鋼のバルブ本体、接続端、アクチュエーター、および取り扱い中にその他のコンポーネントを保護するのに役立ちます。 発送。

バルブには制御アクセサリが付属していますか?

はい。自動化要件に応じて、バルブはインテリジェントコントローラー、ソレノイドを使用して構成できます。 バルブ、位置センサー、または NPN/PNP リミット位置センサー。必要な付属品は、次のときに指定する必要があります。 注文すること。

シール材はどれを選べばよいでしょうか？

シール材質はEPDMが標準ですが、オプションでFPM、シリコーン、NBRも選択可能です。選択は以下に基づいて行う必要があります プロセス媒体、動作温度、洗浄剤、および滅菌条件を使用するのではなく、 すべての用途に同じシール材質を使用します。
