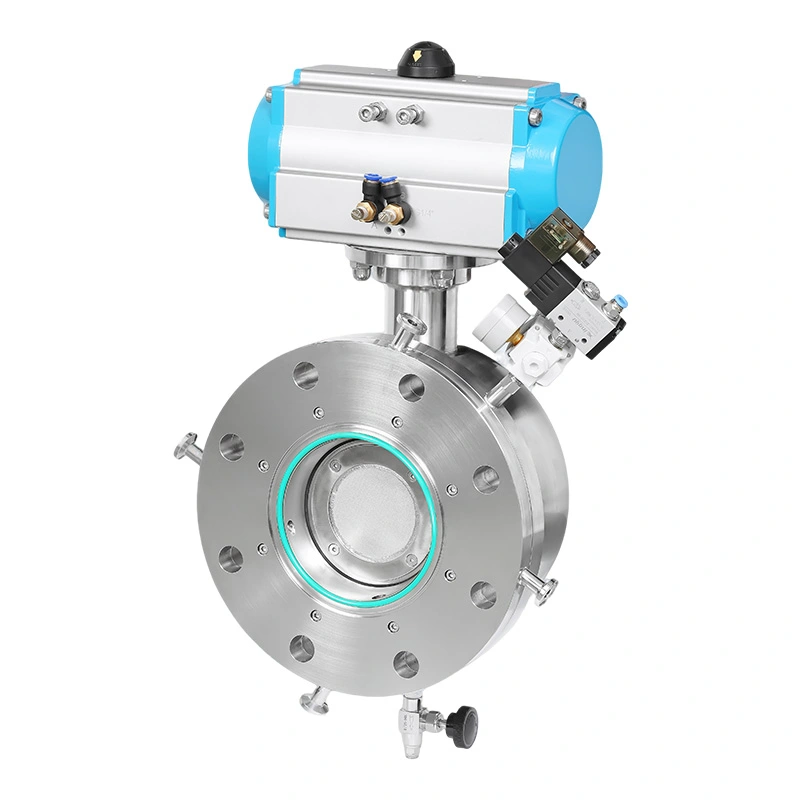

CIPシステムを備えたサニタリー拡張セグメントボールバルブ

キャビティの洗浄のために取り外す必要がある従来のサニタリー遮断バルブとは異なり、AVM サニタリー CIP システム設計を備えた拡張セグメント型ボールバルブにより、洗浄液が作業中に重要な内部領域に到達することができます。 CIPサイクル。これにより、手作業による介入が減り、清掃のダウンタイムが短縮され、再現可能な衛生管理がサポートされます。 処理中。

フロー制御、シャットオフ、CIP

精密流量調整

セグメント化されたボールは、安定した絞りと再現可能な流量調整のための特徴的な流路を提供します。それは 液体の投与など、バルブが単に開閉する以上のことを行う必要がある用途に適しています。 混合とプロセスフローの調整。

一貫したシールを実現する拡張シート

拡張シートは、バルブが閉じているときに、セグメント化されたボールに対して制御されたシール圧力を加えます。その 拡張構造は、通常のシートの摩耗、熱変化、圧力変動を補償し、維持するのに役立ちます。 動作サイクルを繰り返しても確実に遮断します。

統合された CIP クリーニング

専用の CIP ポートは、洗浄液をバルブ キャビティ、セグメント化されたボール、シール領域に向けます。バルブは、 したがって、プロセスラインから取り外さずに洗浄できるため、分解作業と生産の削減に役立ちます。 中断。

CIP システムの仕組み

通常の動作中、セグメント化されたボールが回転してプロセスの流れを調整します。

CIP システムを備えたサニタリー拡張セグメント型ボールバルブが閉じると、拡張シートがシール状態に入ります。 しっかりと遮断できる位置にします。

CIP 中に、洗浄液は専用の洗浄ポートから入り、内部領域に到達します。 そうしないと掃除が難しくなります。洗浄サイクルでは、前にボールとシール領域から残留生成物を除去します。 バルブは通常のプロセス動作に戻ります。

この設計は、製品の切り替えが頻繁で厳密な洗浄が必要な生産ラインにとって特に価値があります。 要件。

衛生的な処理を考慮した設計

バルブはSS316LまたはSS304Lステンレス鋼を使用しており、製品接触面はRa≦0.4μmに仕上げられています。最適化された 内部形状によりデッドゾーンと製品の滞留が最小限に抑えられ、洗浄と検証が容易になります。

温度、化学的適合性、プロセスに応じて FKM、EPDM、シリコーン シーリング材を選択可能 要件。

アプリケーション

医薬品および原薬の処理

制御されたフロー、衛生的な遮断、および繰り返し可能な CIP 洗浄が必要なプロセスラインに適しています。 生産バッチ。

バイオテクノロジーと発酵

CIP システムを備えたサニタリー拡張セグメント型ボールバルブは、衛生的なプロセス システムに統合できます。 汚染管理と洗浄性が重要です。

食べ物と飲み物

液体成分、プロセス流体、混合システム、および衛生的な流れを必要とするその他の用途に適しています 規制とインライン洗浄。

乳製品加工

低滞留の内部設計と CIP 機能により、このバルブは衛生的な乳製品処理システムに適しています。

混合および注入システム

セグメント化されたボールは、液体の投与、混合、材料移送システムの流量調整を制御します。

真空乾燥装置

拡張シールのコンセプトは、信頼性の高い絶縁が必要な真空プロセス装置にも適用できます。

技術仕様

拡張セグメント型ボールバルブの比較

顧客のアプリケーション

医薬品バッチ切り替え

製薬メーカーは、製品の切り替えが頻繁に行われるプロセスラインにサニタリー制御バルブを必要としていました。 主な懸念事項は、遮断の信頼性だけでなく、バルブキャビティやシールの周囲に残留物が残っていないかどうかでした。 バルブを何度も取り外さなくても、この領域を取り外すことができます。

お客様は、統合 CIP システムを備えた AVM 構成を選択しました。クリーニング中に、CIP 回路が引き渡されました 洗浄液が内部バルブ領域に流入するため、手動で分解する必要性が軽減されます。お客様の声 特に従来のものと比較した場合、洗浄介入の短縮とバッチ切り替えの容易化に重点を置いています。 バルブには手動による洗浄作業がさらに必要になります。

衛生的な液体投与ライン

食品加工の顧客は、安定した流量調整と安定した液体供給および混合システムでこのバルブを使用しました。 信頼性の高い洗浄が両方とも必要でした。セグメント化されたボールは制御された流量調整を提供し、同時に拡張 プロセス分離中、シートは厳密な遮断を維持しました。

お客様は、同じバルブ内の流量制御とインライン洗浄機能を特に高く評価しました。 構成を簡素化し、プロセスライン周辺で必要な個別のコンポーネントの数を削減します。

認証とコンプライアンス

AVM サニタリー バルブ製品は、該当する 3-A サニタリー規格、ISO 9001、CE、および FDA 準拠によってサポートされています。

サニタリー拡張セグメント型ボールバルブは、GMP 指向の医薬品生産および ASME 向けに構成可能 316L ステンレス鋼、衛生的な表面仕上げ、および適切なシール材を使用した BPE ベースの衛生システム プロジェクトの要件に応じて利用可能です。

よくある質問

拡張シートの主な利点は何ですか?

拡張シートは、セグメント化されたボールに対して制御されたシール圧力を提供し、通常の圧力を補償するのに役立ちます。 シートの磨耗や動作の変化により、確実な遮断をサポートします。

バルブは流量調整を行うことができますか?

はい。セグメント化されたボールは、安定して再現可能なスロットルを実現するように設計されており、バルブは投与や投与に適しています。 分離に加えてプロセスフロー制御も可能です。

CIP システムはバルブに組み込まれていますか?

はい。専用の CIP ポートにより、洗浄液を内部キャビティとシール領域に到達させることができます。 プロセスラインからのバルブ。

SIPには対応していますか？

はい。記載の構成はCIPが標準ですが、プロセスに応じてSIP互換設計も可能です 温度とプロジェクトの要件。

このバルブはどのような業界で使用されていますか?

医薬品、API、バイオテクノロジー、食品、飲料、乳製品、栄養補助食品、ファインケミカルに適しています。 処理中。

自動化できるのでしょうか？

はい。 CIP システムを備えたサニタリー拡張セグメント型ボールバルブには、空気圧アクチュエータを装備できます。 PLC、DCS、またはSCADAと統合するためのインテリジェントポジショナー、位置フィードバックセンサー、およびソレノイドバルブ制御 システム。
