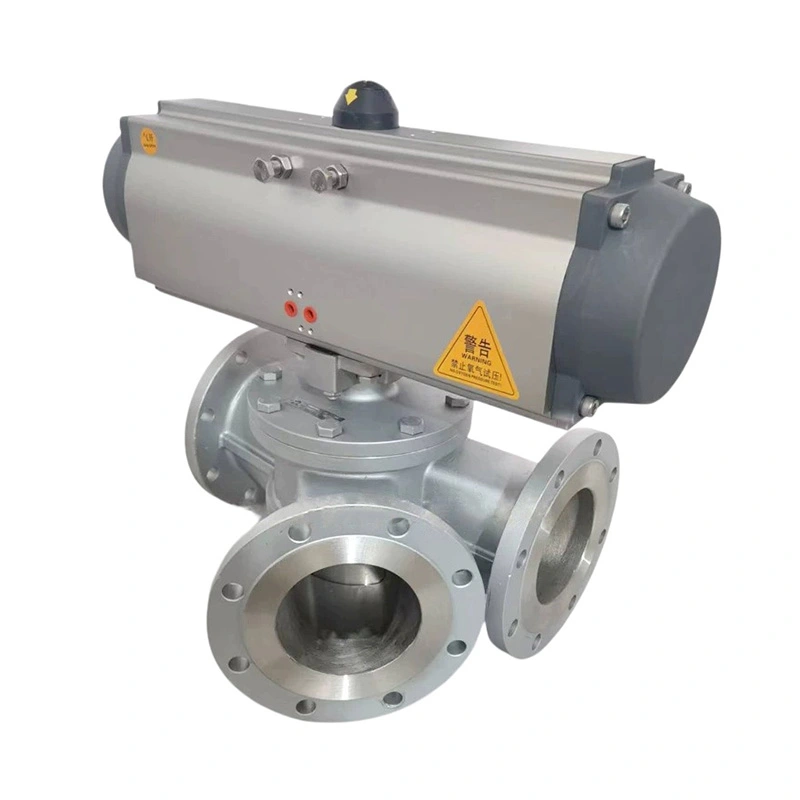

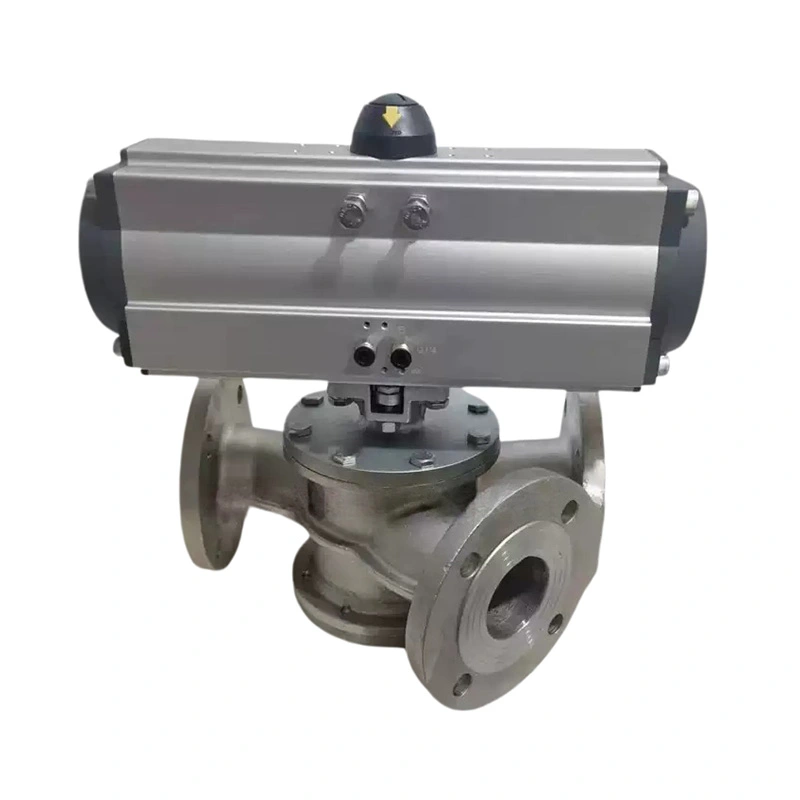

粉体用サニタリー空気圧3方切替弁

空気圧作動、位置フィードバック、回転ダイバータ機構を備えたサニタリー空気圧 3 ウェイ ダイバータ Valve For Powder は、医薬品、食品、化学薬品、プラスチック、バッテリー向けの迅速かつ再現性のある材料ルーティングを提供します およびその他のバルク材料処理システム。

自動材料ルーティング

1 つの入口と 2 つの出口

粉体用サニタリー空気圧 3 方切替バルブは、材料を 1 つの搬送ラインから 2 つの搬送ラインのいずれかに導くことができます。 下流の目的地。この構成は、1 つの粉末ソースから複数のホッパー、サイロ、 ミキサーや加工機。

2 つの入口と 1 つの出口

同じ原理を流れの収束のために構成することができ、2 つの異なる供給源からの材料を 1 つの供給源に流入させることができます。 下流側の搬送ライン。

この柔軟性により、複数の個別の遮断バルブの必要性が減り、材料の自動ルーティングが簡素化されます。 システム。

空圧スイッチングとフィードバック

空気圧アクチュエータは、からの信号に従って、内部ダイバータ要素をプリセット位置間で回転させます。 制御システム。

ソレノイドバルブがアクチュエータを制御し、統合されたリミットスイッチが実際のバルブ位置を確認します。の フィードバック信号を PLC または DCS システムに接続できるため、搬送装置は完了後にのみ続行できます。 必要な流路が確認されています。

これは、自動バッチ処理やレシピ制御の粉末移送に特に役立ちます。

ダイバータ機構

回転プレート式

回転プレート設計により、一般的な粉体および顆粒の搬送に簡単な切り替え構造が提供されます。 アプリケーション。コンパクトな構造により、既存のプロセスラインに効率的に統合できます。

ロータリーシリンダータイプ

ロータリーシリンダー構成は、特定の用途を必要とする用途に異なる内部流れ配置を提供します。 スイッチング角度またはマテリアルフロー特性。

どちらの構成も、搬送条件、材料特性、設置に応じてカスタマイズできます。 要件。

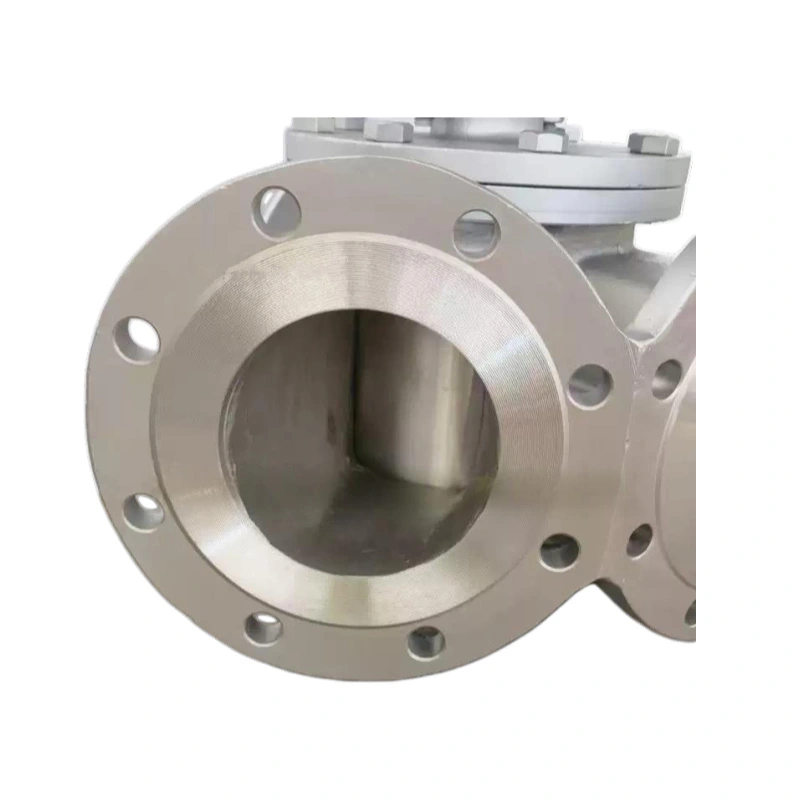

粉体搬送の流れ

内部流路は、材料が通過する際の急激な変化や不必要な抵抗を軽減するように設計されています。 バルブ。

これは以下の削減に役立ちます。

圧力損失を抑え、効率的な空気輸送をサポートします。

材料の保持力により、バルブ内の残留粉末を削減します。

製品の劣化を防ぎ、壊れやすい顆粒やペレットの保護に役立ちます。

特に連続的な材料移送時の閉塞リスク。

サニタリー用途の場合、内面は Ra 0.6 μm (400#) まで仕上げることができます。

スイッチング角度

標準構成には 30° および 45° のスイッチング角度が含まれますが、コンセントの配置をカスタマイズすることもできます。 特定のプラントのレイアウトに合わせて製造されます。

したがって、粉体用サニタリー空気圧 3 方向切換弁は、搬送ライン、ホッパー、 マテリアルハンドリングシステム全体に大きな変更を加えることなく、サイロと処理装置を統合できます。

適用バルク材

AVM ダイバーター バルブは、粉末、顆粒、ペレット、フレーク、および粉末と顆粒の混合物を処理できるように設計されています。

典型的な材料には、医薬品粉末および API、小麦粉、砂糖、デンプン、化学粉末、プラスチック ペレット、 リチウム電池材料、鉱物、セメント、フライアッシュ。

アプリケーション

医薬品粉末ルーティング

API、賦形剤、医薬品粉末を搬送ライン、保管容器、加工間で移送するために使用されます。 自動ルート選択をサポートしながら、機器をサポートします。

食品および栄養補助食品の加工

衛生的な構造が必要な小麦粉、砂糖、でんぷん、栄養成分、その他の乾燥バルク材料に適しています。 制御されたルーティングが必要です。

リチウム電池のマテリアルハンドリング

カソード、アノード、グラファイト、その他の新エネルギー材料を異なる処理または保管の間でルーティングするために使用されます。 ポイント。

プラスチックおよびポリマー加工

プラスチックペレット、樹脂、その他の粒状材料をさまざまな生産または保管に送るのに適しています システム。

化学薬品およびバルク材料の輸送

ファインケミカル、セメント、鉱業、冶金、およびドライバルクの信頼性の高い切り替えが必要なその他の産業で使用されます。 材料。

技術仕様

自動化と構成

自動化された生産ラインの場合、バルブには空気圧アクチュエータ、ソレノイドバルブ、ポジションを装備できます。 インジケーター、近接センサー、PLC/DCS 制御の統合。特定の環境については、AVM が提供することもできます。 鏡面研磨の衛生仕上げ、医薬品グレードの構成、高圧シール、防爆 アクチュエーターパッケージ。

顧客のアプリケーション

医薬品の複数の目的地への粉末輸送

製薬メーカーは、次の規定に従って 2 つの処理ライン間で 1 つの粉末の流れを移送する必要がありました。 異なる製造レシピ。手動切り替えによりオペレータの関与が追加され、可能性が高まりました 搬送ルートの選択を誤った場合。

AVM は、ソレノイド制御と位置フィードバックを備えた空気圧 3 方向切換弁を供給しました。バルブが一体化されました お客様のPLCと連携し、搬送ルートを自動選択します。お客様の声を重視 より一貫性のあるルート切り替え、搬送前のバルブ位置の確認、および手動介入の削減。

バッテリー材料ルーティングシステム

新エネルギー材料の生産者は、乾電池の異なる保管先に供給するために 1 つの搬送ラインを必要としていました。 材料。お客様は、切り替えバルブ内の粉末残留物が後続のバッチに影響を与えることを懸念していました。

AVMは、流線型の内部通路と衛生的な表面処理を備えたバルブを構成しました。インストール後、 お客様は、材料保持力の低下、目的地間のスムーズな切り替え、作業中の洗浄の容易さを強調しました。 素材の切り替え。

3ウェイダイバータバルブの比較

よくある質問

三方切換弁は何に使用されますか?

粉末用の衛生空気圧 3 方向ダイバータ バルブは、異なる材料間で材料を自動的にリダイレクトするために使用されます。 輸送ルート。 1 つの入口/2 つの出口、または 2 つの入口/1 つの出口として構成できます。

医薬品の粉末も扱えますか？

はい。 SS316L サニタリー構造と研磨された製品接触面は医薬品などの用途に選択可能 衛生的な用途。

バルブをPLCで制御できますか?

はい。空気圧作動、ソレノイド制御、および位置フィードバックを PLC/DCS システムと統合できます。

どのような材質に対応できますか?

粉末、顆粒、ペレット、フレークおよび粉末と顆粒の混合物（医薬品粉末、 食品原料、プラスチックペレット、電池材料。

回転プレートと回転シリンダーの設計の違いは何ですか?

異なる流量特性、スイッチング角度、および マテリアルハンドリング要件。 AVMは搬送システムに応じて適切な構成を推奨します。

接続や切り替え角度はカスタマイズできますか?

はい。フランジ規格、コンセント配置、切替角度をお客様のご要望に合わせて設定可能 レイアウトと機器の要件を伝えます。
