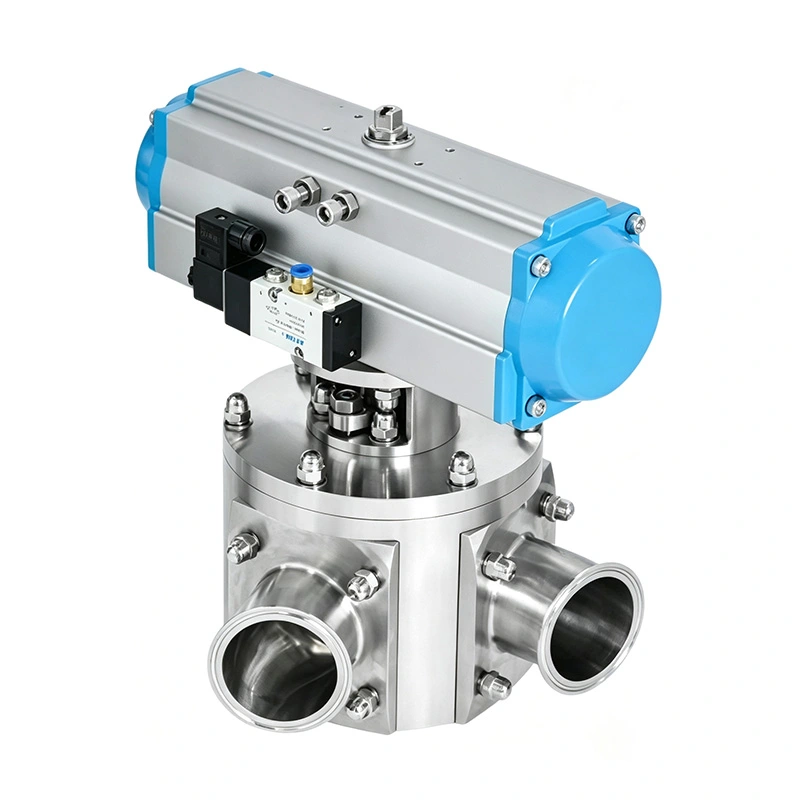

ドライバルクパウダー用サニタリーY型分岐弁

材料の流れを単に停止する遮断バルブとは異なり、AVM サニタリー Y 型分流バルブ (ドライバルク粉末用) 流路切り替え、材料滞留制御、搬送効率に重点を置いています。合理化された内部 通路により粉末の蓄積と圧力損失が軽減され、自動化された空気圧および重力装置に適しています。 搬送システム。

2つの搬送ルートを効率的に切り替え

Y型分流

内部のプラグが回転して、入口と出口を接続します。これにより、オペレーターまたは自動制御が可能になります。 生産シーケンスに従って異なる下流の目的地を選択するシステム。

Y 字型の本体はポート間のスムーズな移行を実現し、粉末がバルブをスムーズに移動できるようにします。 不必要な乱気流や鋭い内側の角。

自動ルート選択

空気圧アクチュエータにより、搬送ルート間の迅速な切り替えが可能になり、PLC ベースの生産に接続できます。 システム。これにより、バルブは自動バッチ処理、複数ラインの搬送、レシピ制御に適しています。 生産。

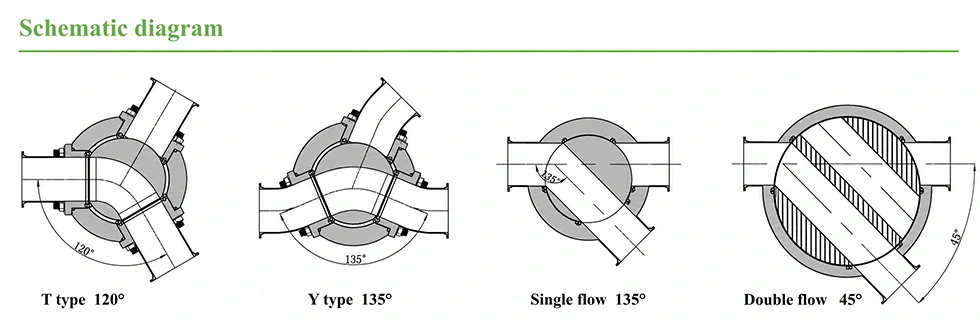

3つの流路構成

AVM は、材料特性とプロセス要件に応じてさまざまな内部チャネル設計を提供します。

Y型構成

120° または 135° の流れ角度で利用できるこの構成により、入口が出口と連通するか、または出口と連通することができます。 孤立した。湾曲した内部通路により、材料の滞留と圧力損失を最小限に抑えることができます。

単一チャンネル構成

シングルチャンネルプラグは比較的直接的な流路を提供するため、必要な用途に適しています。 簡単な材料転用と効率的な粉末移送。

デュアルチャンネル構成

デュアルチャネル設計は、より研磨性の高い材料向けに設計されています。約30°の小さなスイッチング角度 または 45° の場合、動作中にプラグの回転を制限する必要があります。

摩耗性の高い製品の場合は、メンテナンス中にプラグを 180°回転させて磨耗していない表面を利用できます。これ コンポーネントの耐用年数を延ばし、交換頻度を減らすのに役立ちます。

粉体流動の安定性を考慮した設計

分流バルブ内に粉体が蓄積すると、二次汚染、不均一な排出、および排出量の増加を引き起こす可能性があります。 清掃要件。

AVM はスムーズな内部移行を使用して、乾バルク材料が集まる可能性のある鋭い角を最小限に抑えます。デザインが役に立つ 不必要な圧力損失を低減しながら、より安定した搬送経路を維持します。

医薬品および食品用途では、研磨された製品接触面と FDA 準拠のシール材が使用されています。 利用可能です。

衛生的なステンレス鋼構造

ドライバルク粉末用のサニタリー Y 型分岐バルブは、SS304、SS316L、チタン TA2 またはデュプレックスから製造できます。 2205、腐食、摩耗、プロセス要件に応じて異なります。

衛生用途の場合、製品接触面は Ra <0.6 μm に達することがあります。 FDA 準拠の PTFE、EPDM、シリコン、 FKMシール材もご用意しております。

CIP/SIP 互換構成は、簡素化された洗浄と衛生的な環境が必要なアプリケーション向けにも提供できます。 プロセス制御。

代表的な用途

医薬品粉末の移送

API および HPAPI の移送、粉末の充填、排出、封じ込めシステム、錠剤またはカプセルの製造に使用されます。 異なる処理先を自動的に選択する必要がある行。

リチウム電池のマテリアルハンドリング

高価な粉末の制御された経路と保護が必要なグラファイト、カソードおよびアノード材料に適しています。 重要です。

食品および栄養補助食品の加工

サイロ、ホッパー、およびサイロ間で移送される粉乳、小麦粉、砂糖、食品添加物および栄養成分に使用されます。 加工装置。

化学薬品および研磨粉の搬送

デュアルチャネル構成は、内部摩耗が発生する特殊化学薬品や研磨性のバルク固体向けに選択できます。 抵抗は重要な考慮事項です。

技術仕様

Y 型分流バルブと標準遮断バルブの比較

お客様のアプリケーションとフィードバック

医薬品のマルチライン粉末移送

製薬メーカーは、規制に従って 1 つの粉末ストリームを 2 つの異なる処理ラインに移送する必要がありました。 生産バッチ。以前の構成では複数の遮断バルブが必要であったため、遮断バルブの数が増加しました。 接続ポイントと清掃作業。

AVM は、空気圧作動を備えた Y 型分岐バルブを供給しました。お客様はアクチュエータを PLC システムに統合しました 搬送先を自動で選択できるようにしました。お客様の声はよりシンプルなルートに集中 切り替えが可能になり、手動操作が減り、生産バッチ間での粉末の移送がより安定します。

研磨性電池材料の搬送

バッテリー材料の加工業者には、2 つの下流の保管庫の間で研磨粉を導くための分流バルブが必要でした。 システム。お客様は、バルブが繰り返し作動するため、特に内部摩耗を懸念していました。 研磨材の条件下で。

AVM は、耐摩耗性材料オプションを備えたデュアルチャネル構成を推奨しました。お客様が強調したのは、 リバーシブルプラグ設計は、メンテナンス中にプラグを回転させることができるため、実際のメンテナンス上の利点となります。 磨耗の少ない表面を利用し、動作寿命を延ばします。

認証とコンプライアンス

AVM サニタリー バルブ ソリューションは、FDA 準拠のシール材と衛生設計を使用して構成できます。 GMP志向の生産。該当する構成は、3-A、CE、ISO 9001 品質で提供することもできます。 コンプライアンス文書。

よくある質問

Y タイプ分岐バルブの主な目的は何ですか?

材料を 1 つの入口から 2 つの選択可能な出口にリダイレクトし、異なる出口間の自動切り替えを可能にします。 輸送または加工ルート。

どのような材質に対応できますか?

ドライバルク粉末用のサニタリー Y 型分流バルブは、粉末、顆粒、ペレット、その他の自由流動性の物質に適しています ドライバルク材料。研磨製品には耐摩耗性構成が利用可能です。

バルブを自動化できますか?

はい。空気圧作動により、バルブを PLC やその他の自動プロセス制御システムと統合できます。

製薬用途に推奨される材料はどれですか?

SS316L ステンレス鋼は、衛生的な医薬品用途における製品に接触するコンポーネントとして一般に好まれます。

バルブはCIP/SIPで洗浄できますか?

はい。プロセスおよび衛生要件に応じて、CIP/SIP 互換構成が利用可能です。

どのようなシーリング材がありますか?

FDA 準拠の PTFE、EPDM、シリコン、FKM シール材を製品と動作に応じて選択可能 条件。
