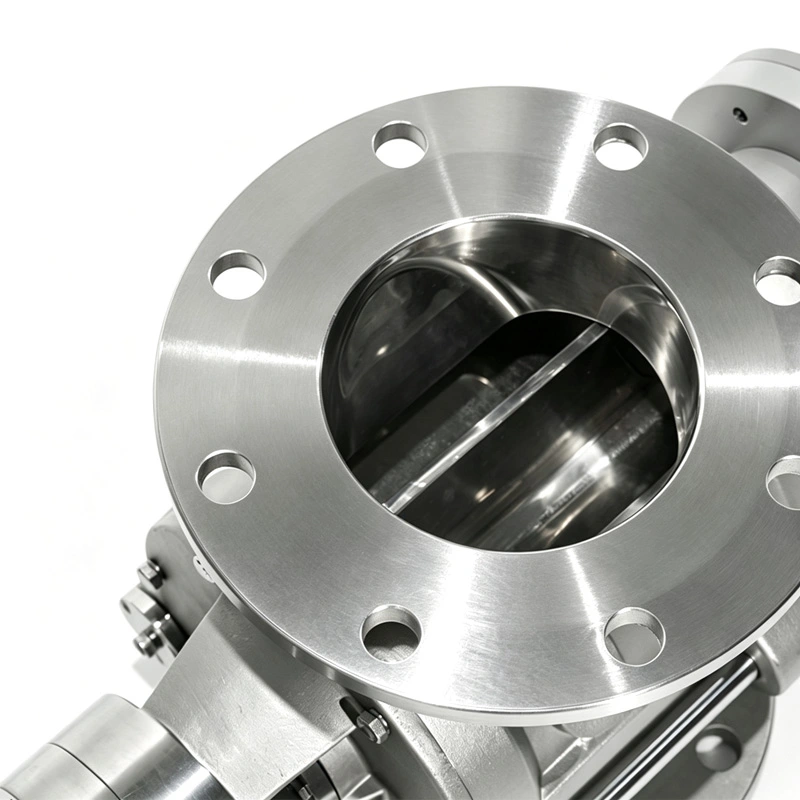

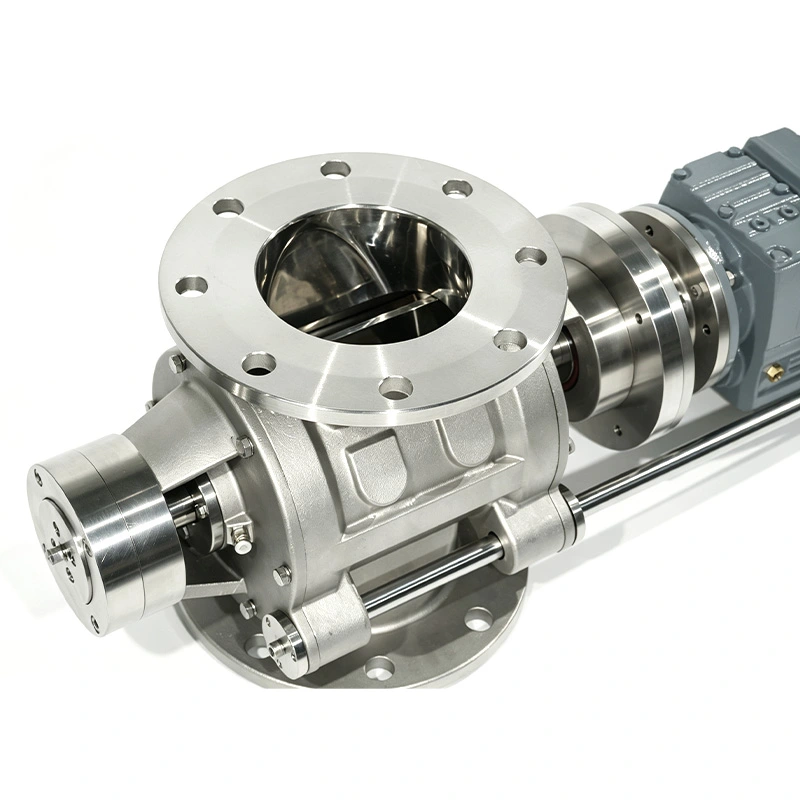

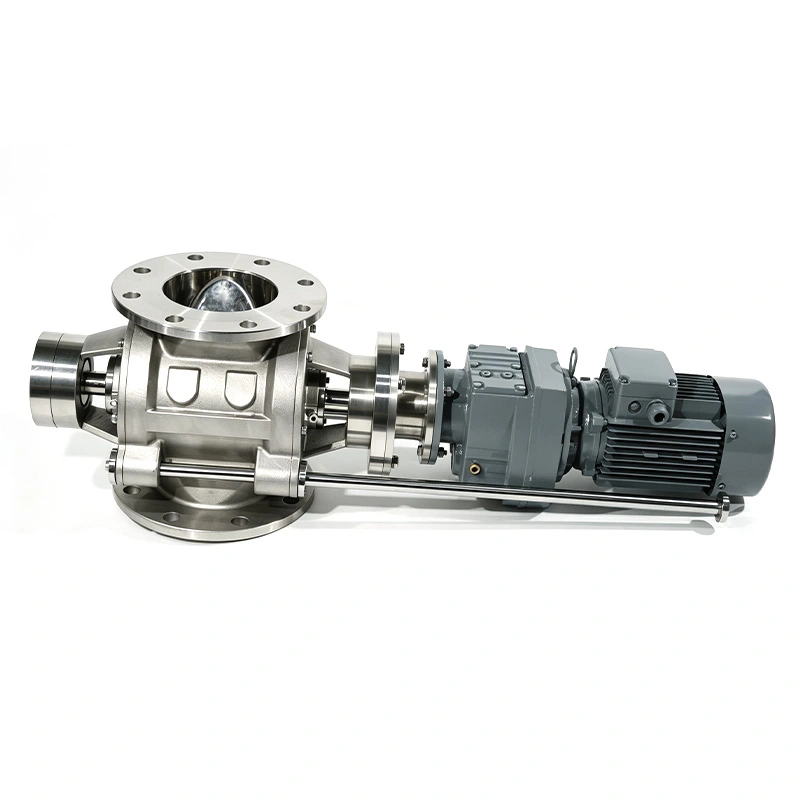

サニタリークイッククリーンロータリーエアロックバルブ

衛生的な加工ラインの場合、購入者は通常、洗浄時間、製品汚染リスク、供給精度、 シール性能とメンテナンスのダウンタイム。 AVM サニタリー クイッククリーン ロータリー エアロック バルブはこれらの問題に対処します 工具不要のクイッククリーン構造、研磨された製品接触面、素早いローターの取り外し、および 再組み立て後にローターを正確に再調整します。

特徴

工具不要の迅速なクリーニング

サニタリークイッククリーンロータリーエアロックバルブは、複雑な作業を行わずに迅速な分解と洗浄ができるように設計されています。 ツール。素早く開く分解機構または高速ロック機構により、ローターと内部コンポーネントに直接アクセスできます。 オペレーターがダウンタイムを減らして検査と清掃を完了できるように支援します。

ローターの再調整

専用の位置決めシステムは、再組み立て中にローターとエンドプレートを正しい位置に戻すのに役立ちます。これ 洗浄後の調整作業を軽減し、安定した作動性能を維持します。

衛生製品に関するお問い合わせ先

製品接触面は Ra < 0.4 μm の研磨仕上げが可能で、材料の残留を軽減します。 掃除も簡単になります。媒体接触コンポーネントは、必要に応じて SS304 または SS316L から製造できます。 耐食性のレベルとプロセス条件。

制御された給餌

マルチベーンローターは、圧力分離を維持しながら、連続的かつ制御された材料排出を実現します。 上流側の機器と下流側の機器の間。これにより、バルブは正圧と真空の両方に適したものになります。 空気輸送システム。

製品劣化の軽減

回転搬送動作により、粉体や顆粒がローターポケットを通して穏やかに移送されます。もっと比べて 積極的な搬送方法により、粒子の損傷を軽減し、より一貫した材料を維持するのに役立ちます 連続給紙時の特性。

動作原理

材料は入口を通ってロータリーバルブに入り、ローターベーン間のポケットを満たします。ローターが回転すると、 材料は出口に向かって運ばれ、制御された速度で排出されます。

同時に、ローターは材料入口と搬送システムの間にエアロック機能を提供します。これは役に立ちます 材料を継続的に供給しながら、空気圧搬送に必要な圧力差を維持します。

同じ動作原理をサイロ、ホッパー、保管ビン、その他の資材運搬装置の下で使用できます。 制御された排出と信頼性の高い流量が必要な場合。

クイッククリーン設計

工具不要のローターの取り外し

ローターと内部コンポーネントは従来の工具を使わずに取り外せるため、オペレーターがアクセスできるようになります。 製品に直接触れる部分を洗浄および検査します。

簡単な再組み立て

洗浄後は、位置決めシステムがローターとエンドプレートの正確な位置合わせを支援します。これは削減に役立ちます 再組み立ての時間を短縮し、誤った位置決めのリスクを最小限に抑えます。

ダウンタイムの削減

迅速な分解、簡単な清掃、簡素化された再組み立ての組み合わせにより、メンテナンス チームは製品を返却することができます。 これは、頻繁な衛生管理が必要な生産ラインにとって特に重要です。

ローターオプション

ストレートベーンローター

確実な供給・排出を必要とする一般粉粒体に適しています。

調整可能なベーンローター

材料の流れの特性と容量が異なるアプリケーションに追加の調整オプションを提供します 要件。

ヘリカル/ラジアスポケットローター

よりスムーズな材料の取り扱いとポケット充填特性の改善が必要な用途向けに設計されています。

減容ローター

微粉末や、材料保持の低減またはポケット容積の制御が重要な用途に適しています。

ローター構成は、材料特性、必要なスループット、プロセス条件に応じて選択できます。

材質とシーリング

AVM は、衛生処理要件に適合するさまざまな材料とシーリング構成を提供します。

製品と接触する本体は SS316L または SS304 で製造できますが、製品と接触しないコンポーネントには SS316L または SS304 を使用できます。 SS304。オプションのローター ライニングには、ナイロン、セラミック、PTFE が含まれます。

利用可能なシール材料には、バイトン (FKM)、EPDM、PTFE、シリコンなどがあります。 FDA準拠のシーリングオプションが利用可能 適用可能な食品および医薬品用途向け。

主な用途

食品および飲料の製造

バルブはサイロやホッパーの下に設置でき、デンプン、粉ミルク、コーヒーパウダー、 砂糖やその他の食品成分。衛生的な構造とクイッククリーン設計により、頻繁な清掃をサポートします。 要件。

医薬品粉末加工

AVM サニタリー クイッククリーン ロータリー エアロック バルブは、API、賦形剤、粉末の移送に使用できます。 医薬品の生産。研磨された製品接触面と工具不要の洗浄設計により、材料の削減に役立ちます 滞留と相互汚染のリスク。

ファインケミカル処理

このバルブは、顔料、添加剤、触媒、特殊粉末の安定した供給を制御します。 排出量、製品の純度、信頼性の高いシールが重要です。

空気輸送システム

ロータリーバルブは、正圧搬送システムと真空搬送システムの両方でエアロックとして機能します。継続的に提供します 安定した空気輸送に必要な圧力差を維持しながら材料を供給します。

Food Ingredient Dosing

サイロ、ホッパー、または保管ビンの下に設置されたバルブは、安定した粉体および粒状材料の排出を実現します。 混合、ブレンド、包装プロセスに使用され、バッチの再現性の向上に役立ちます。

電池材料の加工

サニタリークイッククリーンロータリーエアロックバルブは、黒鉛粉末、導電性添加剤、 正極材料、負極材料およびその他の微細な電池材料。 SS施工、制御排出、 シール性能により、クリーンで安定した材料搬送をサポートします。

技術仕様

サニタリーロータリーエアロックの比較

顧客のアプリケーション

医薬品粉末の移送

医薬品加工の顧客は、洗浄のために頻繁に開けることができる回転式エアロックを必要としていました。 長いメンテナンス手順。お客様はローターを取り外せるため、AVM クイッククリーン設計を選択しました。 従来のツールなしで。洗浄後、位置決めシステムによりローターの再調整が簡素化され、 再組み立て作業。

食品素材の加工

食品加工の顧客は、粉末貯蔵ホッパーの下にあるロータリーバルブを使用して材料を連続供給しました。 お客様は衛生的な表面と安定した排出を重視していました。 Ra < 0.4 μm の製品接触仕上げと 磨かれたステンレス鋼構造により、一貫性を維持しながら顧客の洗浄要件を満たすことができました。 物質の流れ。

空気輸送用途

お客様は、安定した供給と圧力分離を実現する空気圧搬送ラインにロータリー エアロックを統合しました。 重要でした。このバルブは、必要な圧力差を維持しながら材料を連続的に排出します。 ホッパーと搬送パイプラインの間で、お客様のより安定した搬送性能を実現します。

認証と品質保証

AVM は、3-A 衛生基準、ISO を含む複数の国際認証およびコンプライアンス資格を取得しています。 9001、CE、および FDA 準拠。これらの認証は、衛生的な設計と一貫した品質に対する AVM の取り組みを裏付けています。 食品、医薬品、乳製品、バイオテクノロジー、その他の衛生加工の管理と信頼性の高い製造 アプリケーション。

サニタリー クイッククリーン ロータリー エアロック バルブは、GMP 準拠の製造環境をサポートするように設計されています。 研磨された製品接触面、衛生的なステンレス鋼構造、FDA準拠のシーリングオプションが利用可能 適用可能なアプリケーション用。

サニタリーロータリーエアロックバルブを購入する顧客向けに、AVM は認証と資料を提供します。 プロジェクトの要件に応じて、品質監査、機器の検証、衛生プロセスのサポートを支援します コンプライアンス。

よくある質問

AVM サニタリー ロータリー エアロック バルブはどのような業界に適していますか?

食品、飲料、医薬品、乳製品、バイオテクノロジー、ファインケミカル、リチウム電池などに適しています。 空気輸送およびバルクマテリアルハンドリングシステムだけでなく、アプリケーションにも使用できます。

ローターの種類はカスタマイズできますか?

はい。 AVM は、ストレート ベーン、調整可能なベーン、ヘリカル/ラジアス ポケット、および ボリュームを抑えた浅いポケットデザイン。材料の特性、必要な容量、および 給餌条件。

どのような材料が利用可能ですか?

製品接触コンポーネントは SS304 および SS316L で入手可能です。ナイロン、 セラミックと PTFE も、特定のマテリアルハンドリング要件に合わせて使用できます。

シール材は何を選択できますか?

利用可能なオプションには、FKM (バイトン)、EPDM、PTFE、シリコンなどがあります。 FDA準拠のシーリング材を選択可能 適用可能な衛生処理用途。

バルブの掃除は簡単ですか?

はい。クイッククリーン設計により、ローターと内部コンポーネントを従来の方法で素早く取り外すことができます。 ツール。これにより、清掃、検査、メンテナンスが容易になります。

空気輸送にも使用できますか?

はい。ロータリー エアロックは、正圧搬送システムと真空空気搬送システムの両方で使用でき、 圧力隔離を維持しながら材料を継続的に供給します。

どのような材質に対応できますか?

このバルブは、粉末、顆粒、フレーク、およびデンプン、粉乳、コーヒーなどのその他のバルク固体に適しています。 粉末、砂糖、医薬品粉末、顔料、添加剤、黒鉛、電池材料。

使用温度範囲はどのくらいですか?

標準動作温度範囲は -20°C ～ +150°C で、選択したシール材と実際の動作温度に応じて異なります。 プロセス条件。
