サニタリーロータリーバルブとは何ですか?また、衛生的なマテリアルハンドリングをどのように改善しますか?

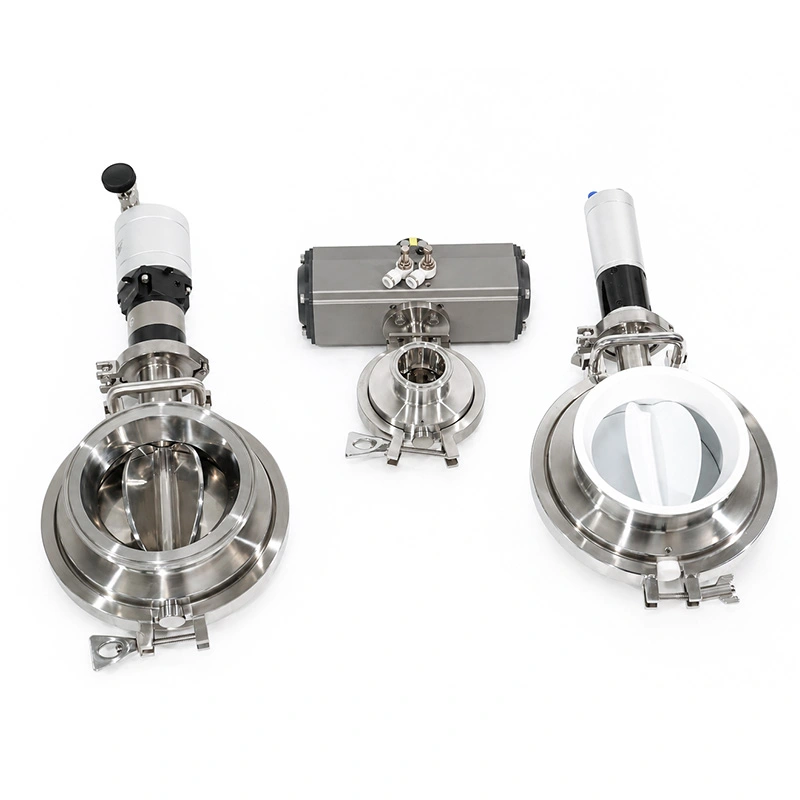

1. サニタリーロータリーバルブとは何ですか?

サニタリー ロータリー バルブは、衛生と汚染管理が重要な用途で乾燥バルク固体を排出、供給、または計量するように設計された回転マテリアル ハンドリング コンポーネントです。通常、ハウジング、複数のポケットまたはベーンを備えた回転ローター、入口、出口、シャフト シール、ベアリング、および駆動システムで構成されます。

ローターが回転すると、そのポケットがホッパー、サイロ、または上流の加工機械から材料を受け取ります。材料はハウジングを通って運ばれ、出口から放出されます。構成と動作条件に応じて、バルブは接続された機器間の圧力差を維持しながら、比較的安定した供給速度を提供できます。

従来の工業用ロータリーバルブとは異なり、サニタリーバージョンでは、アクセスしやすい製品接触面、材料保持領域の削減、互換性のある建築材料、用途に適した洗浄手順に重点が置かれています。

サニタリーロータリーバルブのコア機能

• 制御された排出:保管装置や加工装置からの粉末や顆粒の放出を規制します。
• 定量給餌:ローター変位と動作速度が適切に選択されている場合、再現性のある材料供給をサポートします。
• マテリアル転送:ホッパー、ミキサー、乾燥機、集塵機、搬送システムを接続します。
• 圧力絶縁:接続されたプロセスゾーン間のガス漏れを制限するのに役立ちますが、自動的に気密または圧力絶縁の遮断バルブとして扱われるべきではありません。
• 衛生的な処理:適切な機器設計を通じて、洗浄および汚染管理手順をサポートします。

サニタリーロータリーバルブと液体プロセスサニタリーバルブを区別することが重要です。ドライバルク固体に使用されるロータリーバルブには、液体パイプライン用に設計されたダイヤフラムバルブ、バタフライバルブ、またはボールバルブとは異なる動作メカニズムと洗浄の課題があります。

2. サニタリーロータリーバルブはどのように機能しますか?

動作原理は単純ですが、信頼できる性能はローターの形状、材料特性、回転速度、周囲のプロセス条件の関係によって決まります。

ステップ 1: 材料がバルブに入る

粉末または粒状材料は、ホッパー、サイロ、または上流の機械からバルブ入口に流れ込みます。安定した供給は、かさ密度、粒子サイズ、含水量、凝集性、ホッパーの設計などの要因によって決まります。架橋または圧縮する材料には、追加の流動助剤が必要な場合があります。

ステップ 2: ローターが材料を捕捉する

回転するローターには、入ってくる材料の一部を受け入れる複数のポケットが含まれています。ローターが回転すると、各ポケットが材料を入口から運び出します。 1回転あたりの輸送量はポケット容積、充填効率、材料特性、動作速度によって異なります。

ステップ 3: 材料の排出

充填されたポケットが出口に到達すると、重力または下流の搬送装置によって材料が解放されます。ローターの動きが繰り返されると、バルブの構成とプロセス条件に応じて、連続的またはほぼ連続的な排出パターンが生成されます。

ステップ 4: サイクルは繰り返されます

ローターは回転を続けて追加の物質を受け取り、排出します。駆動システムは固定速度で動作することも、可変速制御を使用して供給性能を調整することもできます。自動化システムでは、必要に応じてバルブをセンサー、レベル制御、搬送装置、生産管理システムと統合できます。

3. どのデザイン機能が最も重要ですか?

衛生的な性能は、ステンレス鋼のハウジング単体ではなく、装置全体の設計によって決まります。購入者は、洗浄手順、製品特性、および該当する業界要件に照らして次の機能を評価する必要があります。

3.1 製品と接触する材質

ステンレス鋼は、適切な耐食性、機械的強度、洗浄性を備えているため、サニタリーロータリーバルブの部品によく使用されます。製品、洗浄剤、温度、腐食への曝露に応じて、304 や 316L などのグレードが考慮される場合があります。

適切なグレードは実際の使用環境でご確認ください。購入者は、製品と接触するガスケット、シャフトシール、その他のコンポーネントに使用されている材料も確認する必要があります。規制対象の用途には、材料証明書と食品との接触に関する文書が必要になる場合があります。

3.2 滑らかな表面と材料保持力の低下

粗い表面、狭い隙間、鋭い内側の角、アクセスできない凹みなどがあると、製品が残留し、洗浄が複雑になる可能性があります。衛生指向の設計には、研磨された製品接触面、丸いローターポケット、慎重に仕上げられたエッジ、最小限の隙間が組み込まれている場合があります。

必要に応じて、表面粗さを測定可能な要件として指定する必要があります。適切な Ra 値は、用途と仕様によって異なります。すべての衛生プロセスに同じ仕上げが必要であると考えるべきではありません。

3.3 洗浄と検査のアクセシビリティ

クイックリリース カバー、取り外し可能なローター アセンブリ、およびアクセス可能な内部コンポーネントにより、検査と手動洗浄が簡素化されます。製品の切り替えが頻繁に行われる生産ラインでは、これらの機能によりダウンタイムが削減され、メンテナンス効率が向上する可能性があります。

特定のバルブ モデルについては、定置洗浄 (CIP) への適合性を確認する必要があります。コンポーネントは、単にステンレス鋼で作られているという理由だけで CIP 互換であるとみなすべきではありません。洗浄液の範囲、排水、シールの適合性、およびメーカーの検証済み手順がすべて重要です。

3.4 シールとベアリングの保護

シャフトシールは、不要な漏れを制限し、潤滑剤や外部汚染物質が製品ゾーンに侵入するのを防ぎます。ベアリングは、製品の粉塵、湿気、洗浄用化学物質から保護する必要があります。シールの選択には、動作温度、圧力差、回転速度、および洗浄頻度を考慮する必要があります。

3.5 ドライブとコントロールの互換性

ドライブは、材質と動作条件に応じて十分なトルクを提供する必要があります。可変周波数ドライブはローター速度の調整に役立ち、センサーと制御インターフェースは自動生産をサポートできます。電気保護と機器の適合性は設置環境に適合する必要があります。

4. サニタリーロータリーバルブはどこで使用されますか?

サニタリーロータリーバルブは、制御された排出と衛生機器の設計が連携する必要があるドライバルクマテリアルハンドリングで特に役立ちます。正確な構成は、材質と必要な清浄度のレベルによって異なります。

食品および飲料の製造

食品加工工場では、小麦粉、砂糖、でんぷん、粉乳、調味料ブレンド、その他の乾燥材料などの原料を処理するために回転供給装置を使用します。衛生的な設計により、生産間の洗浄が簡素化され、残留成分が後続のバッチを汚染する可能性が軽減されます。

アレルゲンに敏感な操作では、洗浄手順と切り替えの検証がバルブの機械設計と同じくらい重要です。

医薬品の製造

医薬品粉末の取り扱いには、制御された供給、文書化された材料適合性、アクセス可能な検査ポイント、および慎重に管理された汚染リスクが必要な場合があります。機器の選択には、製品の感度、洗浄検証要件、封じ込めのニーズ、および該当する製造手順を反映する必要があります。

すべてのサニタリーロータリーバルブが滅菌処理や高封じ込め用途に適しているわけではありません。購入者は、提案された設計が特定のプロセスおよび規制要件を満たしているかどうかを確認する必要があります。

化粧品とパーソナルケア

粉末顔料、化粧品成分、その他の乾燥配合物は、一貫した転写と装置の洗浄の容易さによって恩恵を受ける可能性があります。製品の蓄積と相互汚染は、複数の色や配合を共有の生産設備で処理する場合に特に重要な懸念事項です。

ファインケミカルおよび特殊粉末

特殊化学薬品を扱うメーカーは、耐食性材料、互換性のあるシール、防塵、正確な供給性能を必要とする場合があります。材料が研磨性、可燃性、吸湿性、または化学的に攻撃的な場合、追加の設計および安全性評価が必要になる場合があります。

空気搬送と自動加工

ロータリーバルブは、空気圧搬送システムのホッパー、サイロ、フィルター、その他の機器の下に設置されることがよくあります。圧力差の管理を支援しながら、固体を下流ラインに供給できます。適切なバルブは、搬送装置、漏れ許容度、材料の挙動、および必要なスループットに応じて選択する必要があります。

5. サニタリーロータリーバルブと標準ロータリーバルブの比較

どちらのタイプのバルブでも回転ポケット機構を使用できますが、設計上の優先順位は大きく異なる場合があります。標準的な工業用バルブは一般的な材料の移送、耐久性、コストを優先しますが、サニタリー バージョンでは製品との接触面と洗浄アクセスがさらに重視されます。

これらは一般的な傾向であり、普遍的なルールではありません。一部の工業用ロータリー バルブには衛生的な機能が組み込まれており、一部の衛生設計は比較的単純な用途を目的としています。最終的な決定は、製品名だけではなく、文書化された仕様に基づいて行う必要があります。

6. 適切なサニタリーロータリーバルブの選び方

公称サイズや購入価格のみに基づいてバルブを選択すると、供給性能の低下、不必要な清掃作業、または部品の早期摩耗が発生する可能性があります。構造化された評価は、バルブが実際の動作条件に適合していることを確認するのに役立ちます。

ステップ 1: 材料の特性を定義する

材料名、かさ密度、粒度分布、含水率、摩耗性、流動性、および関連する化学的特性または温度特性をサプライヤーに提供してください。これらの要因は、ローターの設計、充填効率、耐摩耗性、シールの選択に影響を与えます。

ステップ 2: 必要な容量を計算する

必要な質量流量を推定し、バルブが連続的に動作するか断続的に動作するかを決定します。理論上の容積容量は、次の方法で推定できます。

容積＝1回転あたりの変位×回転速度

推定質量容量は次のように計算できます。

質量容量 = 体積容量 × かさ密度 × 充填効率

これらの関係は初期推定値のみを提供します。実際の出力は、さまざまな充填、漏れ、プロセスの変動を適切に考慮して、代表的な材料および動作条件の下で検証する必要があります。

ステップ 3: 衛生要件と洗浄要件を確立する

プロセスでドライクリーニング、手動ウェットクリーニング、CIP、またはその他の検証済み手順が使用されているかどうかを判断します。洗浄剤、温度、サイクル頻度、乾燥要件、許容可能な残留レベル、検査方法を指定します。

食品および医薬品の用途については、施設が要求する基準と文書を特定します。一般的な衛生指定によって、適用されるすべての規制または認証スキームへの準拠が確立されると想定しないでください。

ステップ 4: 圧力と温度の状態を確認する

通常および最大の動作圧力、差圧、動作温度、および過渡状態を提供します。ロータリーバルブには、設計によって異なる漏れ特性と機械的制限があります。適切な技術的承認がない限り、耐圧絶縁装置の代わりに使用しないでください。

ステップ 5: インストールと統合の詳細を確認する

入口と出口の寸法、フランジまたはクランプ接続、利用可能なヘッドルーム、取り付け配置、モーターの位置、メンテナンススペース、および下流の機器インターフェイスを確認します。自動化ラインの場合、制御信号、必要な速度調整、インターロック、監視のニーズを特定します。

ステップ 6: 総所有コストを評価する

購入価格は投資の一部にすぎません。清掃の手間、生産のダウンタイム、スペアパーツ、シールの交換、エネルギー消費、検査の頻度、製品の損失や汚染のコストを考慮してください。

この情報を早期に提供することで、メーカーは実現可能性を評価し、潜在的な設計制約を特定し、目的のプロセスに適した構成を推奨することができます。

7. メンテナンスとトラブルシューティング

適切に設計されたサニタリー ロータリー バルブであっても、計画的な検査とメンテナンスが必要です。材料の蓄積、シールの劣化、不適切な位置合わせ、不適切な動作条件により、時間の経過とともに性能が低下する可能性があります。

定期メンテナンスのチェックリスト

• 製品接触面に残留物、腐食、傷、予期せぬ摩耗がないか検査してください。
• ローターの動きに異常な抵抗、振動、騒音がないか確認してください。
• シャフト シールとガスケットに摩耗、漏れ、変形、または化学的損傷がないか調べます。
• メーカーの指示に従って、ベアリングと駆動システムを検査します。
• カバー、ファスナー、クイックリリースコンポーネントが正しく固定されていることを確認してください。
• モーターの動作、速度設定、および関連する制御信号を確認します。
• 文書のクリーニング、検査、修理、および交換作業。

よくある問題と考えられる原因

メンテナンスの頻度には、稼働時間、材料の磨耗性、洗浄強度、および製造元の推奨事項を反映する必要があります。バルブを開いたり、内部コンポーネントを取り外したりする前に、機器を隔離し、ドライブを取り外してロックアウトし、蓄積された圧力を解放し、施設の該当する安全手順に従ってください。

8. 避けるべきよくある購入ミス

サイズだけで選ぶ

同様の寸法の 2 つのバルブでも、ローターの変位、速度、クリアランス、充填効率の違いにより、異なる容量を実現できます。購入者は、接続サイズのみに依存するのではなく、実際のスループット要件を提供する必要があります。

ステンレス鋼が衛生的性能を保証すると仮定する

材料グレードは重要ですが、それだけでは洗浄性は確立されません。表面状態、内部形状、シール設計、アクセスのしやすさ、洗浄の検証はすべて、衛生的なパフォーマンスに貢献します。

掃除方法を無視する

バルブの分解が難しいと、頻繁に手動で洗浄する必要がある場合、不必要なダウンタイムが発生する可能性があります。逆に、手動洗浄を目的とした設計は、検証済みの CIP プロセスには適していない可能性があります。仕様を決定する前に洗浄方法を確認してください。

シールの互換性を見落とす

シールは、互換性のない化学物質、高温、研磨粒子、または不適切な動作条件にさらされると劣化する可能性があります。お見積り時に実際の洗浄剤と処理環境をご指定ください。

サポートされていないコンプライアンス要求の受け入れ

対象用途に必要な、関連する材料宣言、試験報告書、証明書、および技術文書を要求します。どの規格がバルブ全体に適用され、どの規格が個々の材料またはコンポーネントにのみ適用されるかを確認します。

カスタマイズについて早期に話し合わなかった

特殊な取り付け配置、異常な入口または出口の寸法、限られた設置スペース、既存の容器との統合は、機器の設計に影響を与える可能性があります。プロジェクトの開始時に図面とインターフェイスの要件を共有すると、回避可能な再設計と設置の遅延を減らすことができます。

9. サニタリーロータリーバルブに関するよくある質問

10. 結論: より信頼性の高い衛生的なマテリアルハンドリングシステムの構築

サニタリーロータリーバルブは、最新の処理システムの清浄度と信頼性の要件をサポートしながら、ドライバルク材料の排出を制御する上で重要な役割を果たします。その価値は、一貫した供給、適切な製品接触材料、洗浄可能な形状、効果的なシール、および実用的なメンテナンスアクセスの組み合わせから生まれます。

購買チームとプロセス エンジニアにとって、最も効果的な選択戦略は、材料と動作環境から始まります。最終構成を選択する前に、容量、差圧、温度、洗浄手順、設置寸法、および文書要件をすべて評価する必要があります。

AVM 臨時知能制御機器株式会社カスタマイズされた機器要件やアプリケーション固有の統合ニーズについて話し合うためにアプローチできます。プロセスデータと設置上の制約を早期に共有することで、購入者は一般的な仕様に依存するのではなく、生産目標に合ったソリューションを目指して取り組むことができます。
