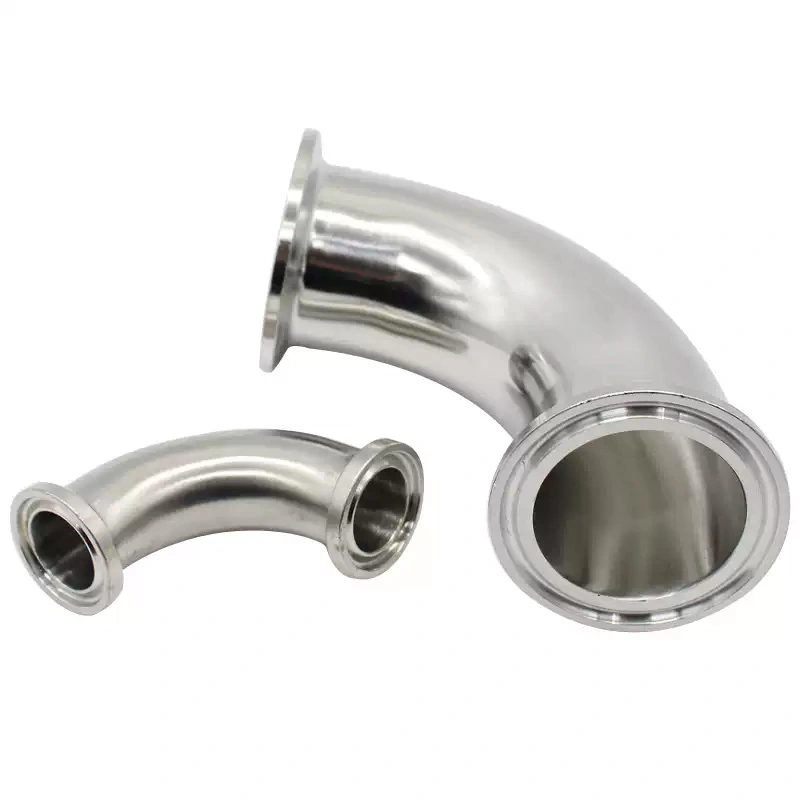

衛生的なステンレス鋼 DIN エルボおよびチューブ

DIN 11852 衛生継手および DIN 11850 チューブ シリーズに基づいた衛生ステンレス鋼 DIN エルボおよびチューブ シリーズ 突合せ溶接、DIN クランプ、および DIN ねじ接続を使用して、45° エルボ、90° エルボ、および 180° リターンベンドをカバーします。 オプション。滑らかな内部ボアは製品の蓄積を軽減し、効率的な洗浄と排水をサポートします。 日常的なプロセス操作中に。

より高い表面清浄度を必要とするシステムの場合、内部表面の仕上げに電解研磨を利用できます。 Ra ≤ 0.4 μm。継手は、規格に従って CIP/SIP 互換の配管システムに統合することもできます。 完全なプロセスのインストールの要件。

製品構成

1. DIN規格への適合性

AVM ハイジェニック エルボおよびチューブ シリーズは、DIN 寸法要件に従っており、一貫した設置をサポートします。 互換性のあるサニタリー配管コンポーネント。 DIN 11852 継手は DIN 11850 チューブ シリーズと組み合わせることができるため、バイヤーを支援します サニタリープロセスパイプラインを設計または拡張する際のコンポーネントの選択を簡素化します。

2. ステンレス鋼の選択

SUS304 / 1.4301は耐食性と機械的特性が優れた一般的なサニタリー用途に適しています。 パフォーマンスが求められます。 SUS316L/1.4404の方が耐食性が高く、 製薬、バイオテクノロジー、高純度、化学的に要求の厳しいプロセス環境。

3. エルボおよび接続オプション

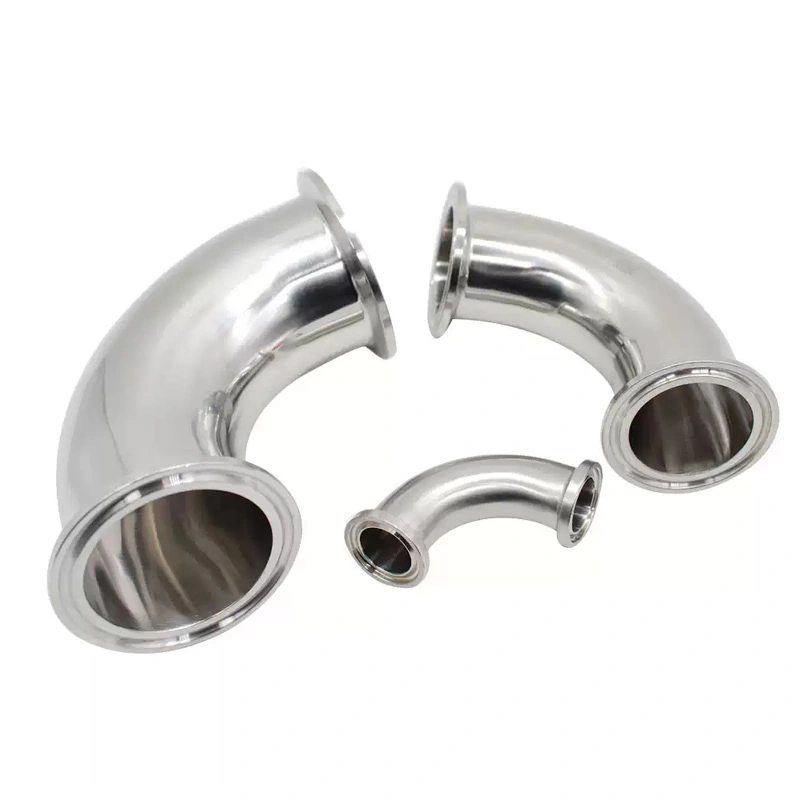

パイプのレイアウトが異なると、異なる継手の構成が必要になります。 AVM は、段階的な方向性を実現する 45° エルボを提供します 変更、標準的な直角ルーティング用の 90° エルボ、およびコンパクトな U 字型配管用の 180° リターンベンド 手配。

接続オプションには突合せ溶接、DIN クランプ、DIN ネジ接続が含まれており、継手を選択できます 設置方法、メンテナンス要件、および既存の配管構成に応じて。

表面仕上げと洗浄性

サニタリー継手の内面の状態は、洗浄効率と製品の保持に直接影響します。 AVM 衛生的なステンレス鋼の DIN エルボとチューブは、滑らかな内部ボアを使用して、表面の凹凸を最小限に抑えます。 プロセスメディアが蓄積する可能性があります。

標準の表面仕上げは Ra ≤ 0.8 μm ですが、電解研磨では次の場合に Ra ≤ 0.4 μm の内部仕上げを実現できます。 より滑らかな表面が必要です。

デッドスペースの少ない構造により、洗浄と排水が容易になり、プロセスシステムで使用できます。 CIP および SIP 手順を組み込んでいます。実際の洗浄および滅菌条件は、以下に従って評価する必要があります。 完全な配管システムとプロセス媒体に適用されます。

技術的なハイライト

継手の使用場所

1. 食品および飲料の加工

この継手は、牛乳、飲料、液体食品材料、ソースなどに使用されるサニタリーパイプラインに適しています。 プロセス流体。滑らかな内面により、材料の滞留が軽減され、日常の清掃が簡素化されます。

2. 製薬およびバイオテクノロジー

SUS316L構造とオプションの電解研磨により、高清浄度プロセス配管に適した継手です。 製薬およびバイオテクノロジー施設で使用されます。制御されたプロセスラインに組み込むことができます。 表面状態と CIP/SIP 洗浄が必要です。

3. 乳製品の加工

衛生的なステンレス鋼の DIN エルボとチューブは、牛乳の加工、クリームの取り扱い、ヨーグルトの製造などに使用できます。 衛生的な接続と信頼性の高い耐食性を必要とするその他の乳製品用途。

4. クリーンで高純度のシステム

この継手は、製品の滞留が少なく、スムーズなクリーンプロセスや高純度の配管システムにも使用できます。 内部表面、および一貫した寸法互換性が重要な選択基準です。

設置とメンテナンスに関する考慮事項

エルボとチューブを適切に選択するには、チューブの直径、曲げ角度、接続タイプ、材質を考慮する必要があります。 グレードと必要な表面仕上げ。選択した継手は、寸法および接続規格と一致する必要があります。 既存の衛生パイプライン。

溶接設置の場合は、完全性を維持するために適切な衛生溶接手順を使用する必要があります。 内部流路の清浄度。クランプ接続の場合は、互換性のあるガスケットとクランプを選択する必要があります プロセス条件に応じて。

メンテナンス中は、内面の傷、腐食、堆積物、またはその他の状態を検査する必要があります。 衛生的なパフォーマンスに影響を与える可能性があります。洗浄手順は実際の媒体と条件に従って確立する必要があります。 プロセス要件。

認証と衛生要件

認められた衛生基準を必要とするプロジェクトに対して、AVM は製品構成とドキュメントを提供できます。 顧客のアプリケーション要件に応じて。 3-A、EHEDG、および FDA 関連の要件を考慮できます。 材料、表面仕上げ、シール部品、およびサニタリー配管全体の構成を選択するときに。

認証または準拠に関する文書は、特定の製品モデルに従って AVM に確認する必要があります。 すべての構成を想定するのではなく、材料、仕上げ、注文の要件を考慮します。

製品選択ガイド

DIN 11852 と DIN 11850 が重要な理由

サニタリーエルボおよびチューブを購入する際には、材質の選択と同じくらい寸法の適合性が重要です。ディン 11852 は継手の仕様を規定し、DIN 11850 は対応する衛生チューブ シリーズを定義します。

互換性のある DIN コンポーネントを使用すると、寸法の不一致によって引き起こされる取り付けの問題が軽減され、 エンジニアリングチームが衛生配管システムを構成するのが容易になります。交換プロジェクトについては、購入者が確認する必要があります 注文する前に、既存のチューブの寸法と接続要件を確認してください。

AVMの供給と注文に関する情報

AVM は、さまざまな材料グレード、サイズ、角度、接続方法、表面のサニタリー配管プロジェクトをサポートします。 仕上げの要件。バイヤーは必要なDNサイズ、材料グレード、エルボ角度、接続タイプ、表面を提供できます。 仕上がり、お見積り時にお申し込みください。

カスタマイズされたプロジェクトや高純度のプロジェクトの場合、AVM は該当する資料と技術文書を確認できます。 最終的な設定に進みます。

よくある質問

1. DIN 衛生エルボおよびチューブにはどのような材質が使用できますか?

標準材質はSUS304/1.4301、SUS316L/1.4404から選択可能です。一般的にSUS316Lが好まれます。 より高い耐食性またはより高い清浄度が必要な用途。

2. どのようなサイズが利用可能ですか?

製品範囲は DN10 ～ DN200 です。チューブ径と流量に応じて必要なサイズを選択してください サニタリー配管システムの要件。

3. どのようなエルボ角度を注文できますか?

AVM は 45°、90°、および 180° のリターン ベンドを提供します。 90° エルボは標準的な方向転換によく使用されますが、 45° および 180° 構成は、特定のパイプライン レイアウトに従って選択されます。

4. 継手は電解研磨できますか?

はい。標準の内面仕上げは Ra ≤ 0.8 μm で、オプションの電解研磨仕上げは Ra ≤ 0.4 μm です。 より滑らかな内面を必要とする用途に利用可能です。

5. これらのフィッティングは CIP および SIP に適していますか?

はい。 CIP/SIPプロセスシステムに対応した衛生的な設計です。ただし、実際の温度、化学物質 濃度、洗浄頻度、滅菌条件はシステム全体に対して評価する必要があります。 構成。

6. どのような接続タイプが利用可能ですか?

利用可能なオプションには、突合せ溶接、DIN クランプ、DIN ねじ接続が含まれます。購入者は接続を選択する必要があります 既存のパイプライン標準とメンテナンス要件に基づいています。

7. 生産リードタイムはどれくらいですか?

標準的な生産リードタイムは 7 ～ 10 日です。実際の納期は注文数量、商品によって異なります 仕様、材料の入手可能性、およびカスタマイズ要件。急ぎの注文もAVMで確認可能 注文する前に。

8. 支払い条件は何ですか?

標準的な支払い条件は、T/T または L/C による出荷前の 30% のデポジットと 70% の残高です。少額の注文の場合は、 制作前に全額お支払いいただきます。

9. DIN エルボとチューブは輸出用にどのように梱包されますか?

製品は国際輸送のために紙と木製のケースにしっかりと梱包されています。包装できるのは、 商品のサイズ、注文数量、配送要件に応じて手配されます。
