信頼できるサンプリングバルブ単なる遮断コンポーネントではありません。これは、汚染、漏れ、オペレーターの暴露、製品損失を軽減しながら、代表的なプロセスサンプルを取得する上で重要な役割を果たします。化学処理、医薬品、食品および飲料の製造、石油化学、水処理、その他の産業用途において、適切なサンプリング バルブによりサンプルの精度が向上し、日常的なサンプリングがより安全かつ効率的に行われます。このガイドでは、サンプリング バルブの仕組み、その設計が重要な理由、主なタイプと用途、一般的な設置上の問題、メンテナンス方法、およびサンプリング ソリューションを指定する前にエンジニアが考慮すべき重要な技術的要素について説明します。

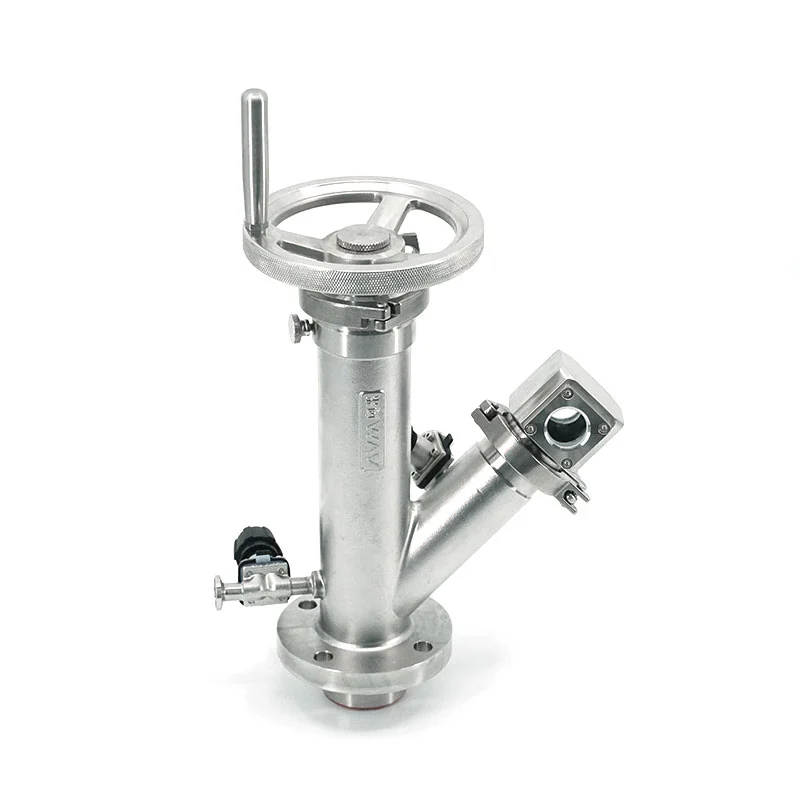

A サンプリングバルブオペレータまたは自動システムがプロセス パイプライン、タンク、反応器、容器、またはその他の機器から制御された量の材料を収集できるように設計された工業用バルブです。用途に応じて、サンプルは液体、気体、スラリー、またはその他のプロセス媒体になります。
通常の隔離バルブとは異なり、サンプリング バルブはサンプル収集の要件に合わせて特別に設計されています。単に流路を開閉することが目的ではありません。プロセスの封じ込めを維持しながら、プロセスを正確に表すサンプルを収集することです。
この区別は、サンプリングされた材料が高価、危険、腐食性、無菌、粘度が高い、または汚染に敏感な場合に特に重要です。
プロセス要件に応じて、サンプリング バルブにはさまざまな本体材質、シール構成、作動方法、出口構成、および接続規格が組み込まれる場合があります。
サンプリングは産業活動のほんの一部に見えるかもしれませんが、不正確または危険なサンプリングは重大な運用上の問題を引き起こす可能性があります。
実験室分析の価値は、サンプルの品質に大きく依存します。サンプルがプロセスの流れを正確に表していない場合、実験室の結果によりオペレーターが誤った生産上の決定を下す可能性があります。
適切に配置および設計されたサンプリング バルブは、デッド ボリュームと不要な汚染を削減し、収集されたサンプルの信頼性を向上させます。
適切なサンプリング配置を行わずにプロセスラインを手動で開くと、作業員が圧力、温度、有毒化学物質、またはその他の危険にさらされる可能性があります。専用のサンプリング バルブにより、プロセス媒体にアクセスするための制御された方法が提供されます。
化学、医薬品、食品、特殊材料の製造では、たとえ少量の廃棄製品であっても時間の経過とともにコストが高くなる可能性があります。制御されたサンプリングにより、不要な排出が最小限に抑えられます。
実用的なサンプリング システムにより、日常的なテストを迅速化できます。オペレーターは、毎回即興で接続するのではなく、反復可能な手順を使用してサンプルを収集できます。
動作原理は特定のバルブの設計によって異なりますが、基本的なプロセスは簡単です。
危険または高圧のサービスの場合、追加の隔離、フラッシング、パージ、または封じ込めの配置が組み込まれる場合があります。
| ステージ | 主な目的 | 適切な設計がない場合の潜在的なリスク |
|---|---|---|
| 分離 | 出口からの分離プロセス | 漏れまたは偶発的な放出 |
| オープニング | 制御されたフローを確立する | 圧力サージまたは制御されていない放電 |
| コレクション | 代表サンプルの入手 | 汚染または不正確な分析 |
| 閉鎖 | 封じ込めを回復する | 継続的な漏れまたは製品の損失 |
工業用サンプリング要件は大幅に異なるため、サンプリング バルブはさまざまな構成で利用できます。
最適な構成は、プロセス媒体、圧力、温度、清浄度の要件、サンプリングの頻度、および必要な収集方法によって異なります。
一貫した生産には品質管理とプロセス監視が不可欠であるため、サンプリング バルブは幅広いプロセス産業で使用されています。
| 業界 | 一般的なサンプリングの目的 | 重要な要件 |
|---|---|---|
| 化学処理 | 組成とプロセスの監視 | 耐薬品性 |
| 医薬品 | 品質とバッチの検証 | 洗浄性と汚染管理 |
| 食べ物と飲み物 | 製品の品質検査 | 衛生的な構造 |
| 石油化学 | 流体組成分析 | 耐圧性と耐温度性 |
| 水処理 | 水質監視 | 耐食性 |
| エネルギーと公共事業 | プロセス状態の監視 | 確実なシール |
パイプのサイズのみに基づいてサンプリング バルブを指定すると、パフォーマンスが低下する可能性があります。エンジニアはプロセス環境全体を評価する必要があります。
バルブが水、油、ガス、化学薬品、スラリー、医薬品原料、食品、またはその他の媒体を扱うかどうかを確認します。プロセス流体と接液材料の間の化学的適合性は不可欠です。
バルブは、通常の動作圧力および関連する圧力変動に対して適切に評価される必要があります。高圧サンプリングでは、封じ込めと接続の完全性に特に注意を払う必要があります。
バルブ本体とシール材は両方とも、動作温度範囲全体にわたって適切な状態を維持する必要があります。温度サイクルも時間の経過とともにシール性能に影響を与える可能性があります。
ステンレス鋼はその強度と耐食性により、要求の厳しい産業環境で広く使用されていますが、より攻撃的な媒体には特殊な合金またはライニング材料が適している場合があります。
デッドボリュームとは、プロセス材料が閉じ込められたままになる可能性のある領域を指します。過剰なデッドボリュームは、サンプルの汚染、残留物の蓄積、またはサンプリング中の応答の遅延を引き起こす可能性があります。
接続はプロセス配管および収集装置と一致する必要があります。一般的な要件には、ねじ接続、フランジ接続、溶接接続、衛生接続、または特殊な接続が含まれる場合があります。
手動バルブは時々サンプリングする場合に適していますが、サンプリングを頻繁に繰り返す必要がある場合や、プロセス制御システムに統合する必要がある場合は自動バルブが有利です。
サンプリング結果に一貫性がない場合、必ずしもバルブ自体に問題があるとは限りません。パフォーマンスの低下には、いくつかの要因が考えられます。
| 問題 | 考えられる原因 | 実践的な改善 |
|---|---|---|
| 一貫性のないサンプル | サンプリング位置が不十分またはデッドボリューム | バルブの位置とサンプリング手順を確認する |
| 外部漏れ | シールの摩耗または不適切な取り付け | シーリングコンポーネントと接続を検査する |
| 難しい操作 | 不適切なバルブのサイズまたは堆積物 | 適切な設計とメンテナンス間隔を選択してください |
| 汚染 | バルブキャビティ内の残留物 | デッドボリュームが少ない設計または洗浄可能な設計を使用する |
| 過剰な製品ロス | 不十分な流量制御または大きすぎる出口 | バルブとコレクションの構成を最適化する |
高品質のサンプリング バルブであっても、取り付けが間違っていたり、メンテナンスが一貫していなかったりすると、性能が低下する可能性があります。
重要なアプリケーションの場合、予防保守は、サンプリング バルブから漏れが始まるか、操作が困難になるまで待つよりも一般に効果的です。
AVM 臨時知能制御機器株式会社実用的なプロセス要件に基づいて設計されたインテリジェント制御機器と工業用バルブ ソリューションに重点を置いています。サンプリング バルブ システムを評価するお客様にとって、最も重要な目的は、単にバルブを入手することではなく、実際のプロセス環境に適合する信頼性の高いサンプリング ソリューションを開発することです。
専門のサプライヤーは、構成を推奨する前に、媒体特性、動作圧力、温度、接続要件、サンプリング周波数、設置条件、自動化要件などのアプリケーションパラメータについて話し合うことができる必要があります。
これらのパラメータを提供することで、サプライヤーは互換性をより正確に評価できるようになり、実際の動作環境に適さないバルブを選択するリスクを軽減できます。
主な目的は、プロセスの封じ込めを維持しながらプロセスシステムから代表的なサンプルを収集するための、制御された安全な方法を提供することです。
はい、サンプリング バルブは、要求の厳しい圧力条件に合わせて設計できます。ただし、バルブの圧力定格、本体構造、シール、接続、設置、サンプリング手順はすべて、実際の使用条件に適切である必要があります。
一般的な材料には、耐食性、温度、圧力、清浄度、およびプロセス媒体の要件に従って選択されるステンレス鋼やその他の合金が含まれます。シール材の化学的適合性と温度適合性もチェックする必要があります。
デッドボリュームには前のプロセス材料が保持され、次のサンプルが汚染される可能性があります。したがって、サンプルの精度と再現性が重要な場合には、低デッドボリューム設計が価値を発揮します。
はい。特定のサンプリング バルブは、アクチュエータ、制御システム、計装、自動サンプリング装置と統合できます。自動化により再現性が向上し、頻繁に手動で介入する必要性が軽減されます。
普遍的なメンテナンス間隔はありません。適切な周波数は、動作圧力、温度、媒体の特性、サンプリング周波数、バルブの構造、およびメーカーの推奨事項によって異なります。重要なサービスには、より頻繁な検査が必要になる場合があります。
エンジニアは、プロセス媒体、圧力、温度、バルブ材料、シール材料、接続タイプ、流量要件、デッドボリューム、サンプリング方法、設置条件、メンテナンス要件、および自動化が必要かどうかを評価する必要があります。
サンプリング バルブは大規模なプロセス システム内では比較的小さなコンポーネントですが、サンプルの精度、プロセスの安全性、製品の損失、および運用効率に与える影響は重大です。
適切な設計により、オペレーターは人員や周囲の環境を処理媒体に不必要にさらすことなく、代表的なサンプルを取得することができます。また、汚染を軽減し、再現性を向上させ、メンテナンスを簡素化し、自動化されたプロセス監視をサポートすることもできます。
このため、サンプリング バルブの仕様は、単にバルブのサイズや購入価格ではなく、実際のプロセス条件に基づいて決定する必要があります。圧力、温度、媒体の適合性、シール性能、デッドボリューム、接続構成、サンプリング頻度、および自動化要件はすべて、設置前に評価する必要があります。
用途が化学処理、医薬品、食品および飲料、石油化学、水処理、またはその他の工業プロセスに関係する場合でも、慎重に設計されたサンプリング システムは長期的な運用価値を提供します。
