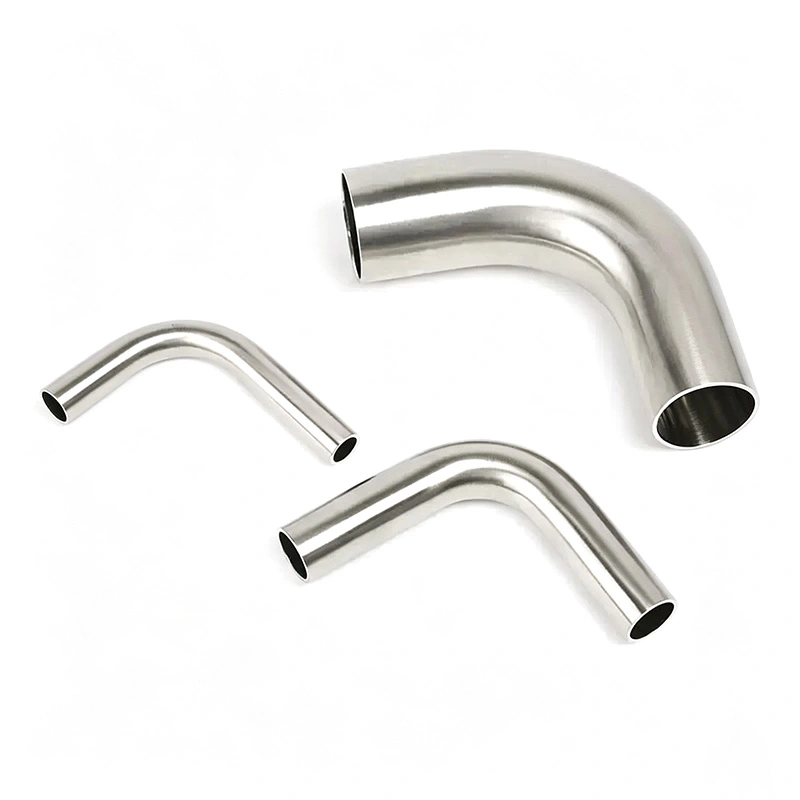

サニタリーステンレス鋼 BPE 90° エルボおよびチューブ

サニタリーステンレス鋼 BPE 90° エルボおよびチューブは、バイオ医薬品、 バイオテクノロジー、医薬品、食品および飲料、乳製品、半導体、化粧品、その他の高純度 産業。 ASME BPE、3-A、EHEDG、および FDA 関連の衛生管理を必要とするアプリケーションに供給できます。 要件は、選択した材料、仕上げ、構成、および該当する文書によって異なります。

AVM は、45°、90°、および 180° 構成を提供し、さまざまな用途に合わせて突合せ溶接およびトライクランプ接続オプションを備えています。 サニタリー配管のレイアウト。

製品構成

1. エルボ角度のオプション

AVM サニタリーステンレス鋼エルボは、45°、90°、および 180° 構成でご利用いただけます。 45° オプションは次の場合に使用されます。 パイプラインの方向を徐々に変更する必要がありますが、90° エルボは垂直パイプに適しています。 接続。 180°のリターンベンドにより、コンパクトなプロセスレイアウト内でパイプラインの方向を反転できます。

90° エルボは 1.0D ショート半径構成と 1.5D ロング半径構成で利用可能であり、エンジニアは 利用可能な設置スペースと配管要件に応じて適切な形状を選択してください。

2. 接続オプション

この継手は突合せ溶接接続とトライクランプ接続で利用できます。突合せ溶接接続により、永続的な衛生的状態が提供されます。 固定プロセス配管用のジョイントであり、トリクランプ接続により、取り付け、分解、検査、および検査が迅速に行えます。 メンテナンス。

接続の選択は、既存のチューブシステム、適用される配管規格、設置方法、 およびメンテナンス要件。

3. チューブサイズ範囲

サニタリーエルボおよびチューブシステムは、外径 1/2 インチから 6 インチのチューブサイズをカバーします。この範囲で継手の統合が可能になります 小規模な高純度ラインから大規模な流体移送システムまで、さまざまなプロセス配管構成に対応します。

材質と表面品質

1. ASTM A270 ステンレス鋼

AVM サニタリー エルボは、ASTM A270 TP304L または TP316L ステンレス鋼から製造されています。 TP304L は多くの人に適しています TP316L は、より要求の厳しい用途向けに耐食性を向上させています。 プロセス環境と高純度アプリケーション。

材料の選択では、プロセス媒体、温度、腐食状態、清浄度を考慮する必要があります。 要件、および該当するプロジェクトの仕様。

2. 管理された内面仕上げ

内部ボアは、製品の滞留を軽減し、よりきれいな状態を提供するように設計された滑らかな表面で製造されています。 流路。標準の機械研磨オプションは Ra ≤ 0.51 μm (20 μインチ) を達成しますが、電解研磨バージョンは Ra ≤ 0.38 μm (15 μin) を達成できます。

制御された表面仕上げは、残留生成物や微生物が残留する用途では特に重要です。 汚染や洗浄の困難さは、生産品質に影響を与える可能性があります。

3. 完全に排水可能な衛生的な形状

内部構造は、排水後にプロセス媒体が残る隙間や領域を最小限に抑えるように設計されています。これ より効果的な洗浄をサポートし、プロセス切り替え時の残留物質の削減に役立ちます。

この設計は、完全なシステム構成と条件に応じて、CIP および SIP プロシージャを使用するシステムに適しています。 動作条件。

衛生基準とコンプライアンス

1. ASME BPE 要件

サニタリーステンレス鋼 BPE 90° エルボおよびチューブは、高純度プロセス配管用途向けに設計されています。 ASME BPE 要件への参照。材料の選択、表面仕上げ、寸法、接続、製作 プロジェクトの要件に応じて要件を指定できます。

2. 3-A および EHEDG アプリケーション

サニタリー設計は、3-A および EHEDG の衛生設計原則が適用される衛生処理システムに適しています。 必須です。滑らかな内面、製品滞留の軽減、排水可能な構造により、次のような用途に対応します。 洗浄性と汚染管理は重要です。

3. FDA 関連の材料要件

この継手は、選択した条件に従って、FDA 関連の材料準拠を必要とする用途向けに構成できます。 シール材、製品接触材、および該当する文書。購入者は必要な FDA を指定する必要があります 注文前に文書化またはコンプライアンス要件を確認してください。

正式な認証や特定のコンプライアンス文書が必要なプロジェクトの場合、AVM は該当する ASME を確認できます。 実際の製品構成に応じた BPE、3-A、EHEDG、および FDA 関連の要件。

アプリケーション

1. バイオ医薬品の加工

サニタリーエルボは、医薬品およびバイオ医薬品の製造用の高純度プロセス配管に使用されます。 流体移送、調合システム、精製水の分配、プロセス機器の接続などを含みます。 衛生的な用途。

2. バイオテクノロジーシステム

典型的な用途には、発酵システム、バイオリアクターの配管、清浄な流体の分配、プロセス容器、 サンプリングシステム、および汚染管理が重要なその他のバイオテクノロジー機器。

3. 食品および飲料の加工

この継手は、乳製品、飲料、液体食品、ジュース、醸造などのサニタリー配管に取り付けることができます。 滑らかな表面と効果的な洗浄が必要な食品加工システム。

4. 半導体と高純度システム

エルボは、表面管理が必要な半導体関連用途の高純度流体配管に適しています。 仕上げ、ステンレス鋼の材質、滞留の少ない流路が重要です。

5. 製薬およびクリーンユーティリティシステム

この継手は、衛生的な接続と制御が行われるクリーン ユーティリティおよび高純度の流体システムでも使用できます。 内面が必要です。

技術的なハイライト

選択に関する考慮事項

1. 材質グレードの確認

購入者はプロセス媒体と腐食条件に応じて TP304L または TP316L を選択する必要があります。より要求の厳しい場合 高純度または腐食性の用途では、耐食性の向上が求められる場合、TP316L が一般的に考慮されます。 必須です。

2. チューブ径の確認

チューブの外径は既存のプロセス配管システムと一致する必要があります。購入者は注文する前に必要なサイズを確認する必要があります 取り付けの問題や追加の移行金具を回避します。

3. 正しい接続を選択します

突合せ溶接とトライクランプ接続は、さまざまな設置要件に対応します。突合せ溶接は永久溶接に適しています 配管システムでは、トリクランプは、頻繁に機器を取り外す必要がある場合に便利です。 点検やメンテナンス。

4. 表面仕上げの指定

表面仕上げは、プロセスの実際の清浄度要件に従って選択する必要があります。機械式 研磨は多くの衛生用途に対応できますが、電解研磨は低コストを必要とするプロジェクトに適しています。 表面粗さが向上し、高純度な表面状態が向上します。

5. コンプライアンス文書の確認

製薬、バイオテクノロジー、半導体、その他の規制対象プロジェクトの場合、購入者は、 プロジェクトには ASME BPE、3-A、EHEDG、FDA 関連のコンプライアンス、材料証明書、または特定の検査が必要です 制作前のドキュメント。

AVMの製造と供給

AVM は、衛生的で高純度のプロセス配管システム向けに、サニタリー ステンレス鋼 BPE 90° エルボおよびチューブを提供しています。 製品は、材料グレード、角度、半径、チューブサイズ、接続タイプ、表面仕上げ、 および該当する衛生要件。

厳格な文書要件があるプロジェクトの場合、AVM は該当する資料とコンプライアンス文書を確認できます。 最終的な製品構成に応じて。これにより、バイヤーは生産前に技術要件を定義できます。 納入後に配管仕様を変更する必要はありません。

よくある質問

1. サニタリー BPE エルボとチューブにはどのような材質がありますか?

AVM サニタリー ステンレス鋼 BPE 90° エルボおよびチューブは、ASTM A270 TP304L および TP316L ステンレス鋼で入手可能です。 TP304L は一般的な衛生用途に適していますが、TP316L はより高い衛生性が要求される用途に適しています。 耐食性やより要求の厳しい高純度プロセス条件。

2. どのような表面仕上げが可能ですか?

サニタリーエルボの内面は機械研磨または電解研磨が可能です。機械研磨 電解研磨は Ra ≤ 0.51 μm (20 μin) を達成できますが、電解研磨は Ra ≤ 0.38 μm (15 μin) を達成できます。適切な仕上がり プロセスシステムの清浄度や表面粗さの要件に応じて選択できます。

3. どのようなサイズがありますか?

AVM は、外径 1/2 インチから 6 インチまでのサニタリー BPE エルボとチューブを提供しています。購入者は必要なチューブを確認する必要があります 既設サニタリー配管との互換性を確保するための外径と適用寸法規格 システム。

4. 90° エルボはさまざまな半径オプションで利用できますか?

はい。 90° サニタリー エルボは、1.0D 短半径構成と 1.5D 長半径構成で利用できます。適切な 半径は、パイプラインのレイアウト、利用可能な設置スペース、プロセス要件に応じて選択できます。

5. どのような接続タイプが利用可能ですか?

この製品は突合せ溶接接続とトライクランプ接続で利用できます。突合せ溶接接続は永久接続に適しています 衛生的な配管を実現し、トリクランプ接続により取り付け、分解、検査、メンテナンスが容易になります。
