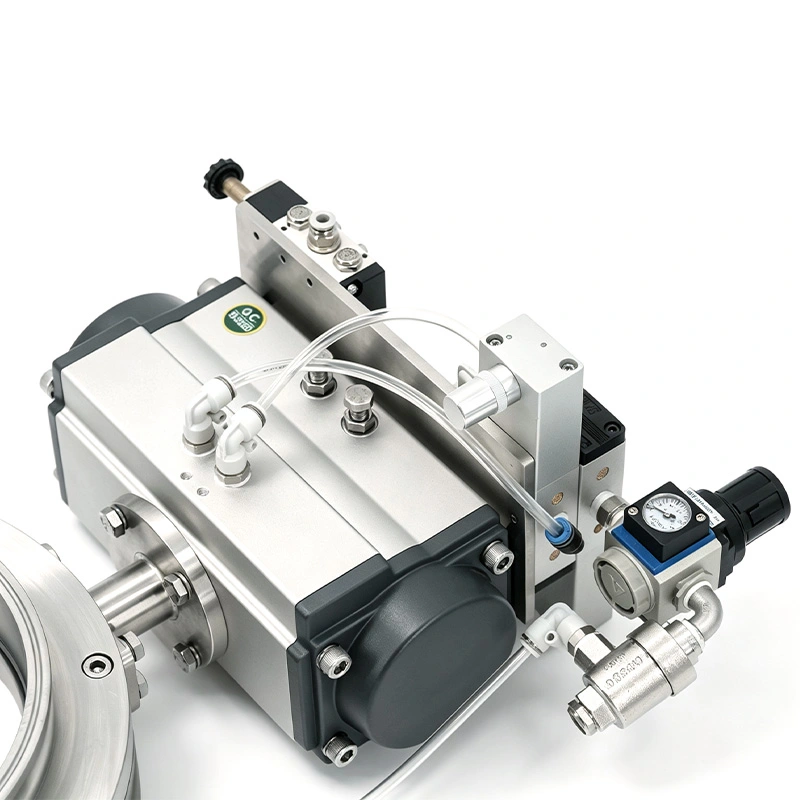

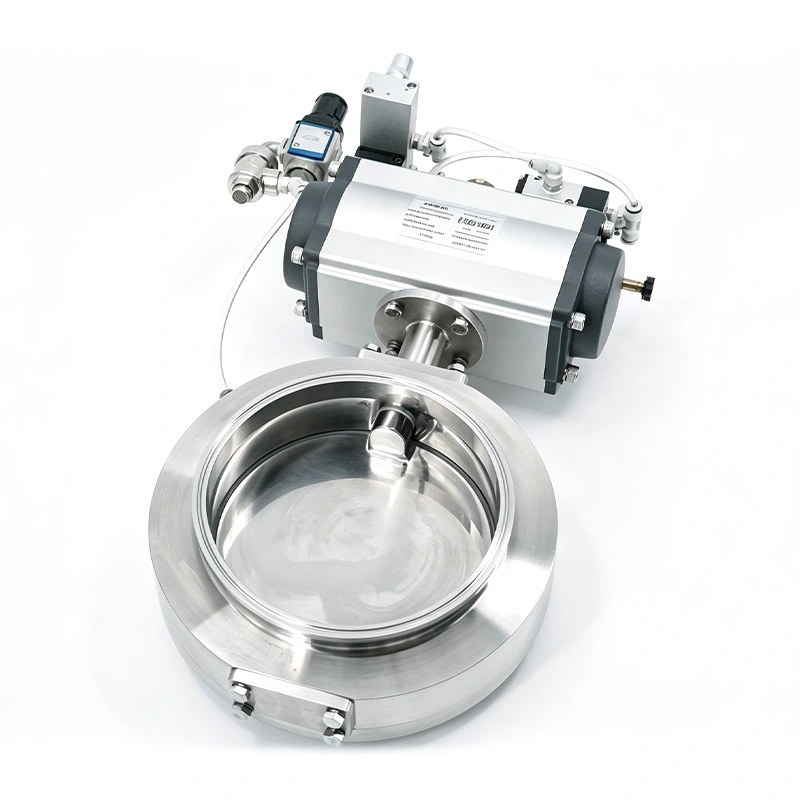

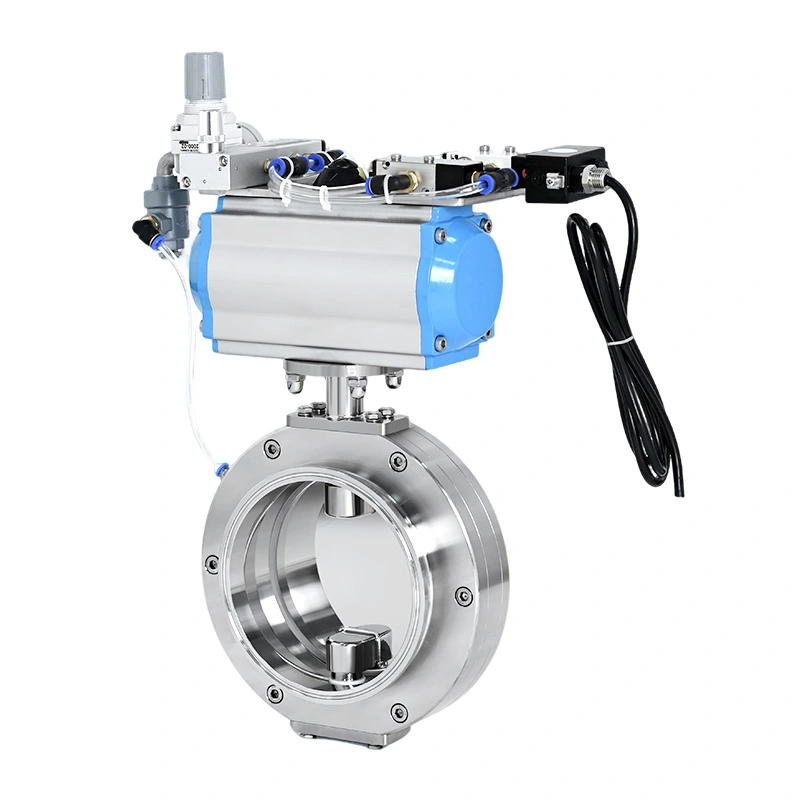

スマート アクチュエーターが付いている衛生的な膨脹可能なシールの偏心バタフライ バルブ

スマート アクチュエーター付き AVM サニタリー インフレータブル シール偏心バタフライ バルブは、粉末およびバルク材料処理システムでの自動分離用に設計されています。偏心ディスクにより回転中のシール要素との接触が軽減され、膨張式シートはディスクが閉位置に到達した後にのみ加圧されます。

空気圧スマート アクチュエータは自動操作を提供し、PLC ベースの制御システムに接続できます。オプションの位置フィードバックにより、制御システムがバルブの状態を監視できるようになり、バルブが医薬品、食品、栄養補助食品、電池材料、および特殊化学プロセスに適したものになります。

バルブ動作シーケンス

スマートアクチュエーターを備えたサニタリーインフレータブルシール偏心バタフライバルブは、ディスクの動きとシートのシールに別々の動作を使用します。この動作原理は、ディスクが最終位置に到達した後に制御された遮断を提供しながら、回転中の摩擦を軽減するのに役立ちます。

オープニング

ディスクが回転する前に、膨張可能なシートから圧力が解放されます。シートがディスクから後退し、開く際の接触抵抗が軽減されます。

終わりに

偏心ディスクは、シール要素に対して継続的に圧縮されることなく、閉位置に移動します。ディスクが所定の位置に到達すると、膨張式シートが加圧されてシール界面が形成されます。

状態監視

スマート アクチュエータは、オプションのフィードバック コンポーネントを通じてバルブ位置情報を提供できます。これにより、PLC は自動化プロセスの次の段階を開始する前にバルブの状態を確認できます。

シートとディスクの構成

偏心ディスクと膨張可能なシートは連携して、従来のバタフライ ディスクが動作中にシートと継続的に接触したままである場合に発生する可能性のある摩耗に対処します。

バルブが循環しているとき、シートが格納されているため、ディスクはより少ない抵抗で移動できます。閉鎖後、膨張可能要素はディスクの周囲で拡張し、必要なシール力を提供します。

This arrangement can help reduce seat abrasion, actuator load and maintenance caused by repeated disc-seat contact. It is particularly relevant to systems with frequent automated cycles or powder particles near the isolation point.

自動化とプロセスの統合

スマート アクチュエータにより、バルブを独立した手動コンポーネントとして機能させるのではなく、自動化プロセスの一部にすることができます。 PLCベースの機器と統合し、搬送、計量、排出、その他のプロセス操作と調整できます。

PLC接続

アクチュエータは生産システムから制御信号を受け取り、プログラムされたプロセスシーケンスに従って自動的に開閉します。

位置フィードバック

オプションのセンサーはバルブの位置を制御システムに報告できます。これにより、別の操作を開始する前に、バルブが必要な開位置または閉位置に到達したことが確認されます。

プロセス連動

バルブステータス信号をプロセスインターロックに組み込むことができます。たとえば、バルブが必要な位置に到達するまで、下流の搬送システムが開始されないようにすることができます。

危険区域の構成

ATEX 互換のアクチュエータ パッケージは、機器および制御構成が該当する危険区域の要件を満たす必要がある設置に利用できます。

衛生的な建設

バルブ本体はステンレス鋼SUS304またはSUS316Lからお選びいただけます。製品接触面は Ra ≤0.4 μm に仕上げることができるため、材料の残留を軽減し、定期的な洗浄をサポートできます。

EPDM、シリコン、FKM/バイトンのシール材が利用可能です。 FDA 準拠のシーリング グレードは、適用可能な製薬、食品、栄養補助食品のプロセスに選択できます。

内部構造は衛生的な粉体ハンドリング用に設計されており、プロセス要件に応じて CIP 互換構成で供給できます。

応用分野

医薬品粉末ライン

自動生産システムにおける API、HPAPI、賦形剤、その他の医薬品粉末の移送を分離および制御するために使用されます。

IBC放電ステーション

特にバルブが PLC 制御システムや下流の搬送装置と通信する必要がある場所に、粉末の排出を制御するために IBC の下に設置されます。

真空搬送システム

安定した遮断と繰り返しの自動運転が必要な真空粉体移送ラインの隔離ポイントに適しています。

バッテリーのマテリアルハンドリング

材料の封じ込め、衛生的な構造、シールの摩耗の軽減が重要なカソード、アノード、および導電性粉末の移送に使用されます。

食品および栄養補助食品の加工

ステンレス鋼構造と洗浄可能な製品接触面が必要な、乾燥成分や栄養粉末の自動処理に適しています。

技術仕様

制御構成の比較

設置とメンテナンス

設置前にバルブサイズ、接続規格、アクチュエータのエア供給、制御インターフェースを確認してください。バルブは、膨張可能なシート、アクチュエータ、およびフィードバックコンポーネントを検査するために十分なアクセスができるように設置する必要があります。

定期的なメンテナンスには、シール要素の摩耗や損傷のチェック、アクチュエータの動作の確認、取り付けられた場所で位置フィードバックが正しく動作することの確認が含まれます。メンテナンススケジュールに従って、膨張可能なシートも適切な膨張と圧力保持をチェックする必要があります。

粉体用途の場合、洗浄頻度は材料の特性と生産サイクルによって決定する必要があります。 CIP 互換構成は、プロセスで自動洗浄が必要な場合に使用できます。

応用事例

製薬メーカーは IBC 粉末排出ステーションをアップグレードしており、既存の PLC 制御システムと連携できる隔離バルブを必要としていました。下流側の搬送装置は、排出バルブが所定の位置に到達したことを確認してから開始できます。

AVM は、位置フィードバックを備えたスマート アクチュエーターを備えたサニタリー インフレータブル シール偏心バタフライ バルブを供給しました。 PLC はバルブ状態信号を受信し、排出と搬送のシーケンスを自動的に調整します。また、顧客は、手動介入が減り、IBC 放電サイクルが繰り返される際に安定した動作が得られたと報告しました。

認定とオプション

AVM サニタリー バルブ ソリューションは、該当する 3-A サニタリー規格、ISO 9001、CE、および FDA 準拠で提供できます。 FDA 準拠のシーリング材料は、該当する医薬品および食品用途に利用できます。

危険区域の機器を必要とするプロジェクトの場合、ATEX 互換のアクチュエータ パッケージを、該当する分類とプロジェクト要件に従って構成できます。

よくある質問

インフレータブルシートはどのように機能しますか?

シートは減圧され、ディスクが移動する前に収縮します。ディスクが閉位置に達すると、シートが膨張してシール界面が形成されます。

エキセントリックディスクの目的は何ですか?

偏心ディスクは回転中のシール要素との継続的な接触を軽減し、摩擦、アクチュエータ負荷、シート摩耗の低減に役立ちます。

バルブはPLCと通信できますか?

はい。スマート空気圧アクチュエータは PLC ベースの制御システムと互換性があり、オプションの位置フィードバックによりバルブ状態信号を提供できます。

粉体の転写にも使用できますか？

はい。スマート アクチュエータ付き衛生インフレータブル シール偏心バタフライ バルブは、衛生的な隔離と自動操作が必要な医薬品粉末、食品成分、電池材料、その他のドライバルク材料用に設計されています。

どのようなシーリング材がありますか?

利用可能なオプションには、EPDM、シリコン、FKM/バイトンなどがあります。該当するサニタリー用途に合わせて、FDA 準拠のグレードを選択できます。

危険エリア用に構成できますか?

はい。必要な危険場所の分類に従って、ATEX 互換のアクチュエータ パッケージが利用可能です。
