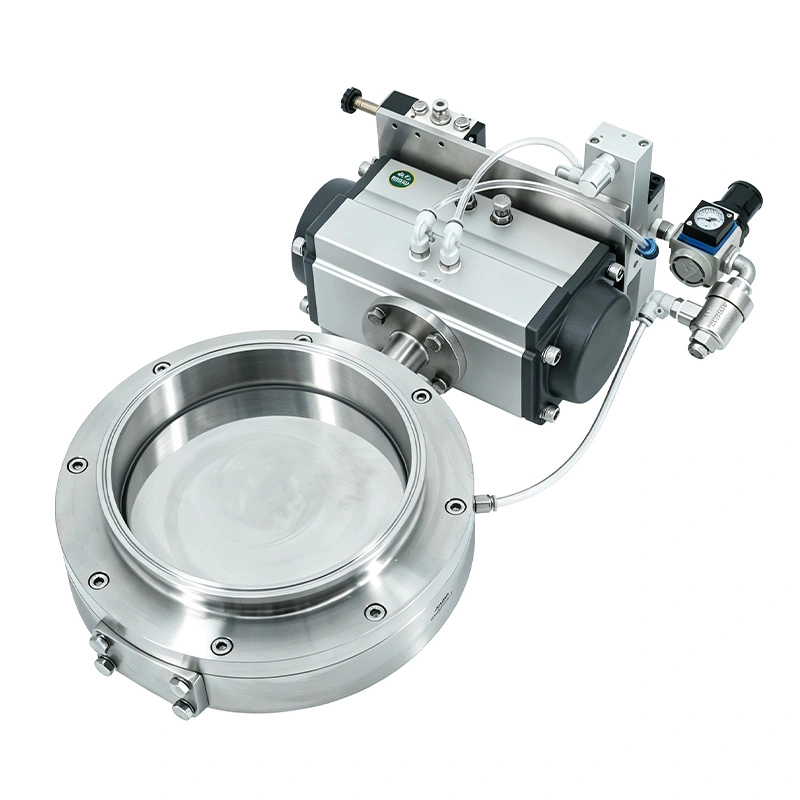

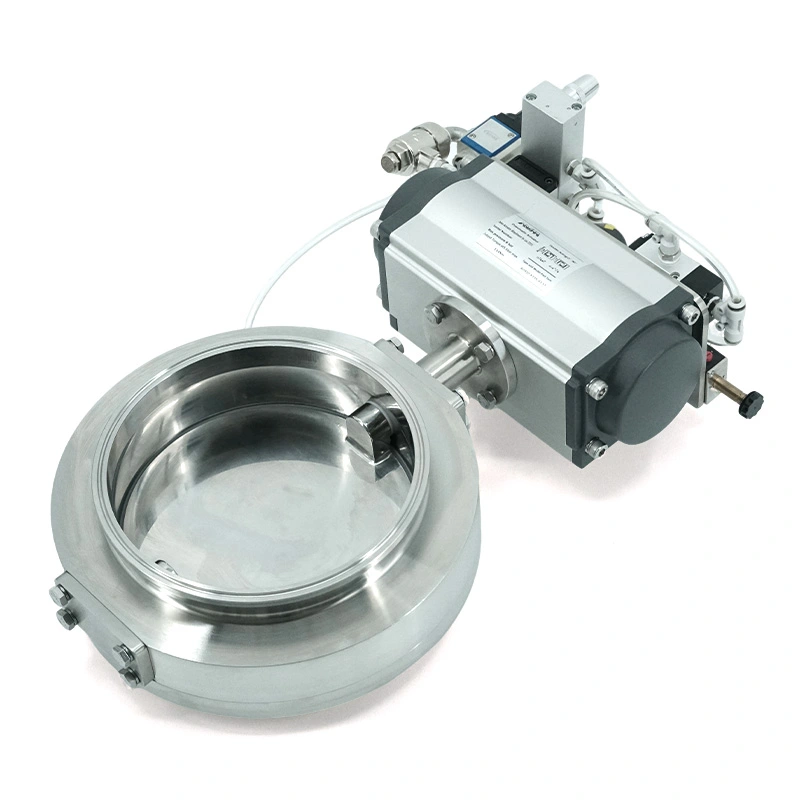

格納式シート付きサニタリー偏心バタフライバルブ

最も要求の厳しい衛生環境向けに設計された格納式シート付きサニタリー偏心バタフライ バルブ 妥協のないパフォーマンスを実現します。独自の偏心設計と格納式シート機構により、 バルブのライフサイクル全体を通じてシートの摩耗と操作トルクを軽減します。これにより、サービス間隔が延長されるだけでなく、 だけでなく、医薬品や医薬品などの幅広い用途にわたって信頼性の高い気泡のない遮断も提供します。 バイオテクノロジーから食品、栄養補助食品、化学、および高度な電池材料の加工まで。

格納式シートが重要な理由

従来のバタフライバルブは、回転中にディスクとシートを接触させ続けます。粉体塗布では繰り返し 摩擦によりシートが徐々に摩耗し、操作トルクが増加し、製品に影響を及ぼす可能性のある粒子が発生する可能性があります。 清潔さ。

AVMはシール機能と移動機能を分離します。

バルブの動作中、膨張可能なシートが収縮するため、ディスクは最小限の接触で回転できます。一度ディスクを 閉位置に達すると、圧縮空気がシールを作動させ、必要なシール圧力を生成します。

このため、このバルブは高周波スイッチングや研磨粉の取り扱いに特に適しています。

摩擦のない開閉

運転中の格納式シート

ディスクが移動する前に、膨張可能なシールは収縮し、シール面から後退します。エキセントリックディスクは、 シートに継続的に擦れることなく回転します。

これにより、機械的摩耗が軽減され、繰り返しのサイクルにわたって安定した操作トルクが維持されます。

閉鎖後の膨張可能なシール

ディスクが閉位置に達すると、圧縮空気がシール チャンバーを膨張させます。シールが均一に伸びます ディスクに対してしっかりとしたバリアを作ります。

したがって、格納式シートを備えたサニタリー偏心バタフライ バルブは、危険を回避しながら確実に遮断することができます。 開閉サイクルごとに不必要なシール接触を防止します。

頻繁なサイクリング向けに設計

偏心ディスクと格納式シートは、バルブが使用される自動生産ラインで特に価値があります。 一日中繰り返し動作します。

ディスクとシートの間の摩擦が大幅に低減されたこの設計により、最長 20 年間の動作寿命をサポートできます。 動作条件、シール材、メンテナンスに応じて、100 ～ 300 万のスイッチング サイクル。

従来の摩擦ベースと比較して、動作抵抗が低いため、アクチュエータの要件も削減できます。 デザイン。

砥粒加工に最適

このバルブは、従来のシートを加速できる粉末、顆粒、結晶などの材料に適しています。 着る。

典型的なアプリケーションには次のものがあります。

医薬品および原薬の処理

製品の封じ込め、洗浄性、再現性のある操作を行う、粉体の充填、排出、隔離に使用されます。 重要です。

電池材料の加工

シールの磨耗や汚染を最小限に抑えることが重要な問題となる、研磨性の乾燥した材料の取り扱いに適しています。

食品および栄養補助食品の生産

衛生的なステンレス構造と滑らかな製品接触面により、衛生的な生産をサポートします。 環境。

真空および圧力伝達

膨張可能なシートは、真空条件と正圧条件の両方で動作するラインに信頼性の高いシールを提供します。

衛生的な構造

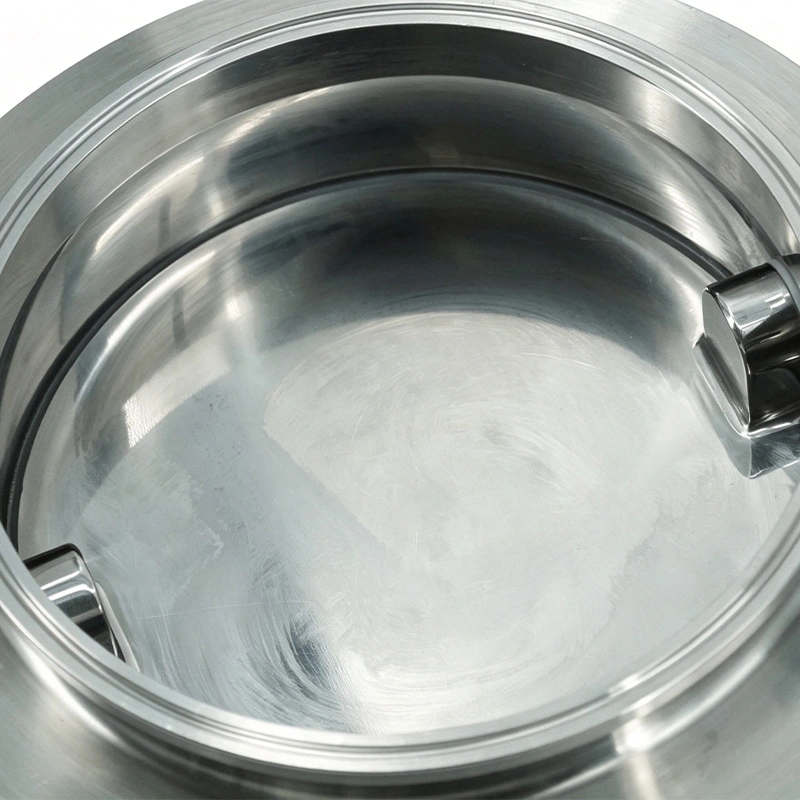

可倒式シート付きサニタリー偏心バタフライバルブはSUS304またはSUS316Lで製造されており、 製品接触面は Ra <0.4 μm で使用可能です。

低保持の内部設計により、粉末が蓄積する可能性のある領域が最小限に抑えられ、CIP/SIP 洗浄をサポートし、 製品切り替え時の汚染リスクを軽減します。

適用可能な構成には、FDA 準拠のシーリング材料および EN 10204 3.1 材料証明書が利用可能です。

技術仕様

リトラクタブルシートバルブ vs 従来のバタフライバルブ

お客様のアプリケーションとフィードバック

ハイサイクル医薬粉体ライン

製薬メーカーは、頻繁に稼働する粉末移送ライン用の衛生隔離バルブを必要としていました。 自動切り替え。お客様は従来のバタフライバルブでは作動抵抗の増加を経験していました サイクルを繰り返すうちにシーリングコンポーネントが摩耗するためです。

AVM は、格納可能な膨張可能なシートを備えた偏心バタフライ バルブを供給しました。お客様が具体的に評価したのは 作動トルク、シートの磨耗、繰り返し作動後のシールの安定性。シールがディスクより先に引っ込むため 動きに応じて、バルブはサイクリング中の継続的な摩擦を軽減し、より安定した動作を提供しました。

研磨バッテリー材料の転写

バッテリー材料の加工業者には、研磨材が加速する可能性がある乾燥粉末移送用のバルブが必要でした。 従来のシートの摩耗。お客様は、シール要素が使用されていないため、格納式シート構成を選択しました。 動作中、ディスクは継続的に引きずられます。

お客様からのフィードバックは、シートの磨耗に対する懸念の軽減、安定した作動、長期的な使用の容易さに焦点を当てていました。 特に開閉を繰り返す生産ラインのメンテナンスに最適です。

認証とコンプライアンス

AVM サニタリー バルブ ソリューションは、該当する 3-A サニタリー規格、ISO 9001、CE、および FDA 準拠をサポートしています。に応じて 選択された構成では、バルブには FDA 準拠のシール材、GMP 指向のものも供給できます。 衛生的な構造と EN 10204 3.1 の材料文書。

ATEX II 2 GD T4 防爆構成は、該当する危険区域要件に対応できます。

よくある質問

格納式シートの主な利点は何ですか?

ディスクが回転する前にシートが引っ込み、摩擦と摩耗が最小限に抑えられます。閉じた後に膨張して提供します。 確実な密閉性。

研磨剤には適していますか？

はい。ディスクとシートとの接触が軽減されるため、特に粉体、顆粒、結晶に適しています。 従来のシートの摩耗を促進します。

真空用途にも使用できますか?

はい。インフレータブル シーリング システムは、真空と正圧の両方のプロセス条件に適しています。 正しく設定されています。

バルブはCIP/SIPで洗浄できますか?

はい。サニタリー構成は、選択された材料とプロセス条件に応じて、CIP/SIP 洗浄をサポートします。

どのようなシーリング材がありますか?

EPDM、シリコン、FKM/バイトンをご用意しております。適用される医薬品および用途に応じて FDA 準拠のグレードを選択できます。 食品用途。

バルブを自動化できますか?

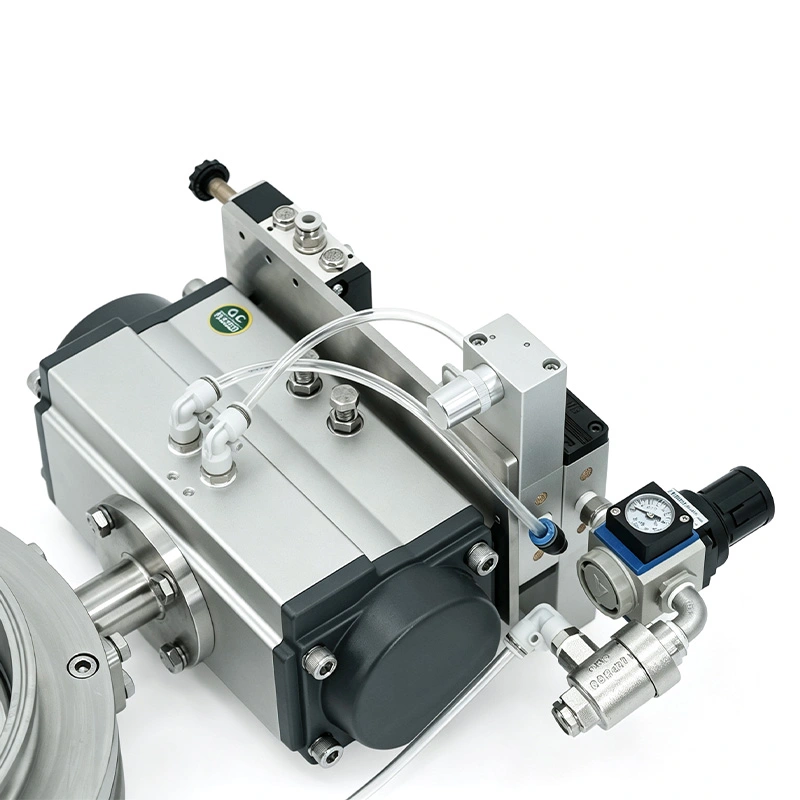

はい。格納式シートを備えたサニタリー偏心バタフライ バルブは、空気圧アクチュエータによって操作され、 自動プロセス制御システムと統合されています。
