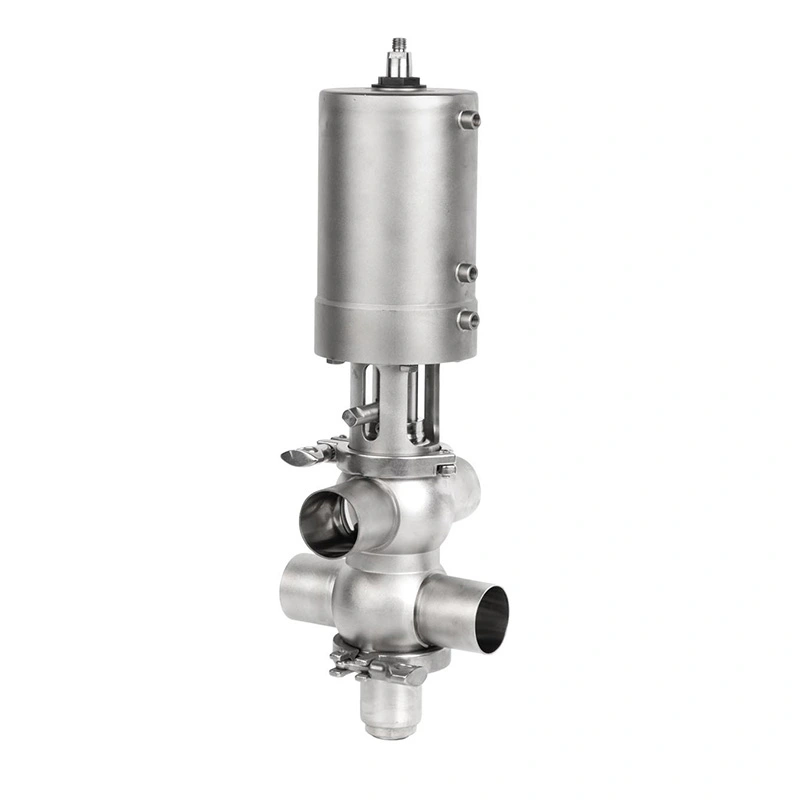

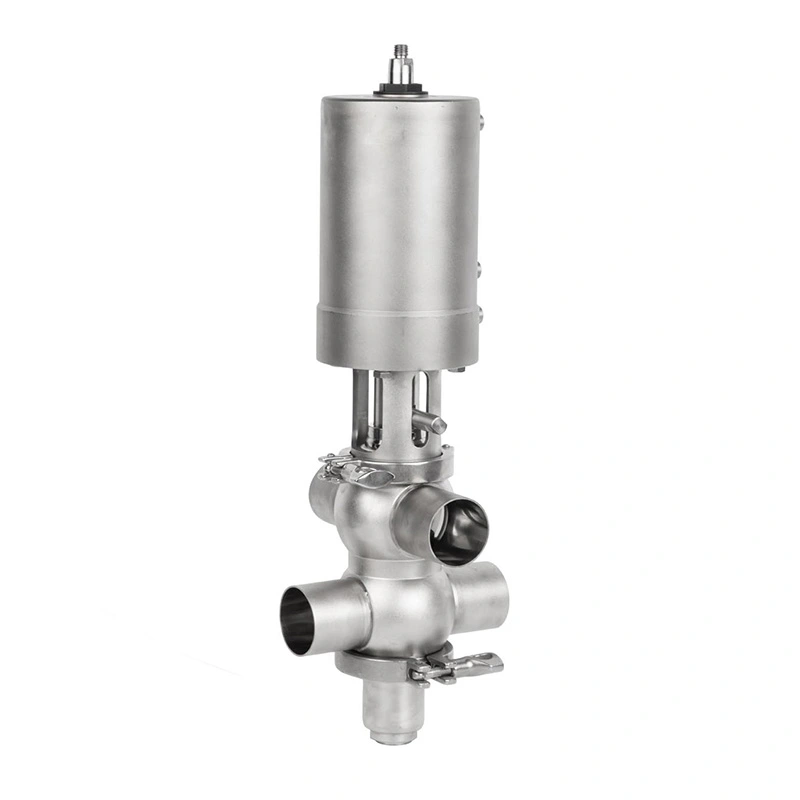

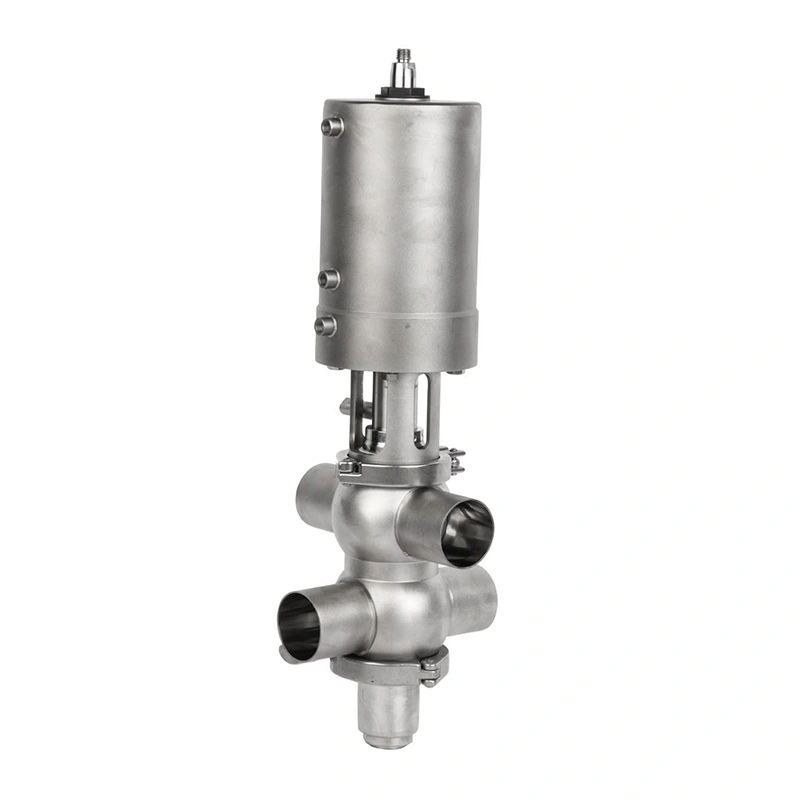

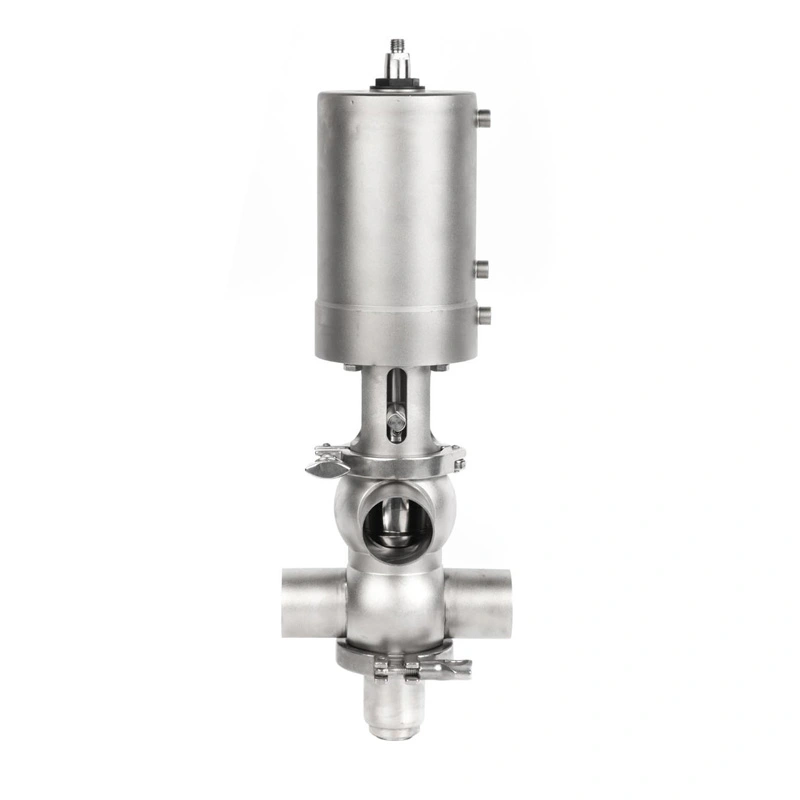

従来のシングルシートバルブ構成と比較して、AVM サニタリーインテリジェントダブルシートミックスプルーフバルブは、 配管設計を簡素化し、必要なバルブの数を減らし、製品と製品の同時処理をサポートできます。 CIP洗浄。食品および飲料、乳製品、醸造所、製薬、 バイオテクノロジー、その他の衛生加工産業。
衛生的な処理では、単に流れを制御することよりも、製品の混合を防ぐことが重要です。バルブの故障、 シールの破損、または洗浄プロセスの不完全な使用により、二次汚染、生産のダウンタイム、製品の損失が発生する可能性があります。 そして追加のメンテナンス費用。
AVM ダブルシート混合防止設計は、2 つのシートの間に制御された漏れチャンバーを作成することで、これらのリスクに対処します。 独立したシーリングポイント。 1 つのシールに漏れが発生した場合、媒体はむしろ大気ドレンに向けられます。 反対のプロセスラインに入るよりも。
この設計により、購入者はメディアの分離、漏れ検出、衛生的な洗浄、 自動化の互換性とプロセスの効率性。

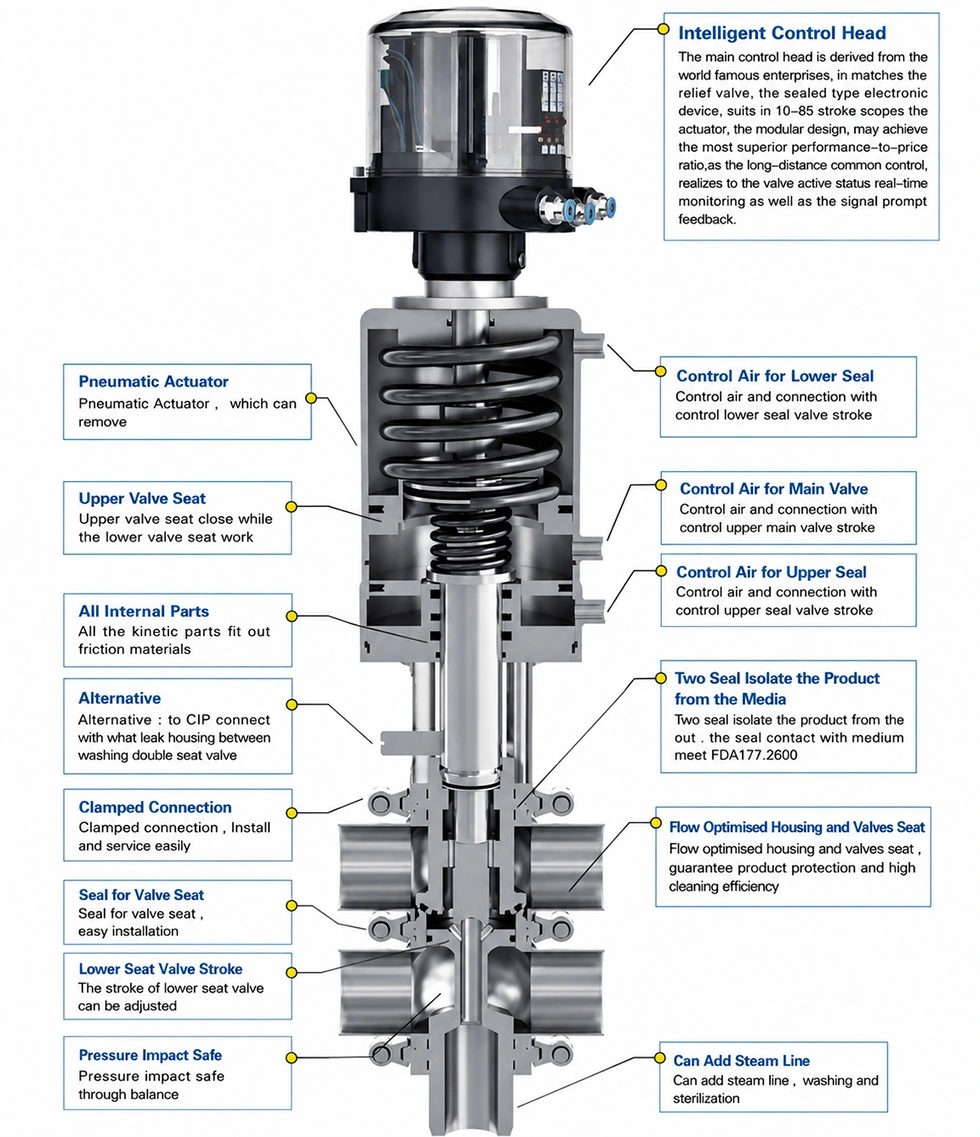

バルブには 2 つの独立したシートシールが組み込まれています。バルブが閉じると、上部と下部のシールが遮断されます。 2 つのプロセス媒体を使用し、それらの間に漏れチャンバーを形成します。
通常の動作条件下では、両方のシールは閉じたままであり、2 つの媒体は完全に分離されたままになります。
中間リークチャンバーは大気ドレインに接続されています。いずれかのシールポイントが破損すると、漏れが発生します。 媒体はチャンバーに入り、漏れ出口から排出されます。
これにより、安全性に関する重要な利点が得られます。つまり、漏れた媒体がタンクに到達する前にシールの不具合を検出できるということです。 反対側の製品ライン。
ドレンでの目に見える漏れも、検査またはシールの交換が必要である可能性を即座に示す可能性があります。 必須です。
AVM Mixproof バルブは CIP (定置洗浄) 用に設計されており、必要のない滅菌プロセスをサポートします。 日常的な解体作業。
上部および下部のバルブステムとリークチャンバーは、プロセスサイクルの一部として洗浄および滅菌できます。 これにより、手作業による洗浄の必要性が軽減され、全体的な衛生的信頼性が向上します。
2 つの独立したシール位置により、異なるプロセス媒体が分離され、製品間のリスクが軽減されます。 製品から CIP への相互汚染。
このため、このバルブは、さまざまな製品や洗浄液を扱う生産ラインに特に適しています。 同じ配管システムです。
ミックスプルーフ構成により、生産と CIP 操作を異なる流路で同時に実行できます。 時間。
これにより、従来のバルブと比較して生産の中断が減り、設備の稼働率が向上します。 より大規模なプロセスの停止を必要とする取り決め。
ダブルシート混合防止バルブは、2 つ以上の従来のシングルシートバルブの機能配置を置き換えることができます。 適切な配管構成。
これにより、設置の複雑さが軽減され、スペースが節約され、衛生的な設計の際の柔軟性が向上します。 プロセスシステム。
滑らかな製品接触面とデッドレッグの少ない設計により、製品残留物や微生物が付着する領域を減らすことができます。 蓄積する可能性があります。
また、衛生的な構造により、効率的な CIP 洗浄がサポートされ、一貫したプロセス条件の維持に役立ちます。
自動化された処理ライン向けに、AVM はオプションのインテリジェント コントローラーと位置センサーを提供します。
これらのアクセサリは自動バルブ制御システムに統合して、信頼性の高いバルブ位置決めと、 プロセス監視を改善します。
AVM は、適合する複数の接続構成を備えたサニタリー インテリジェント ダブルシート Mixproof バルブを提供します さまざまな衛生配管要件。
トライクランプ接続は、衛生食品、乳製品、飲料、製薬、バイオテクノロジーの配管で広く使用されています。 システム。設置、点検、保守がしやすい設計です。
突合せ溶接接続により、内部移行がスムーズで永続的な衛生的な接続が実現します。それらは適しています 隙間を最小限に抑え、パイプラインの清浄度を維持することが優先されるプロセス ライン向け。
フランジ構成は、堅牢な機械的接続と利便性を必要とするプロセス システムに適しています。 機器の統合。
ねじ込み構成は、コンパクトな設置と互換性のある衛生的な配管配置に使用できます。 便利な接続が必要です。
注: 既存のパイプライン規格、プロセス媒体、環境に応じて適切な接続タイプを選択する必要があります。 圧力要件と設置条件。
| アイテム | 仕様 |
| 製品 | サニタリーインテリジェントダブルシートミックスプルーフバルブ |
| ブランド | AVM |
| バルブサイズ | DN40～DN100 |
| 最高使用圧力 | 最大5バール |
| 使用温度 | -10°C ～ +135°C、シール材に応じて異なる |
| 製品接触材質 | SS316L |
| 製品と接触しない材料 | SS304 |
| 接続タイプ | トライクランプ、突合せ溶接、フランジ、ねじ |
| シール材 | EPDM、FKM、シリコーン |
| シールのコンプライアンス | FDA 177.2600 準拠のシーリング材 |
| クリーニング | CIP |
| 殺菌 | SIP / 定格滅菌温度 |
| オプションのアクセサリ | インテリジェントコントローラー、位置センサー |
製品と接触するコンポーネントは SS316L ステンレス鋼で製造されており、適切な材料ソリューションを提供します。 耐食性と洗浄性が重要な衛生的な処理環境向け。
製品と非接触のコンポーネントには SS304 ステンレス鋼が使用されており、機械的性能と性能のバランスが取れています。 全体的な設備コスト。
材料構成は、衛生的なプロセス装置の要件を満たすと同時に、 繰り返しの洗浄と生産サイクルでも信頼性の高い動作を実現します。
AVM は、さまざまなプロセス媒体の要件に応じて、EPDM、FKM、およびシリコン シーリング オプションを提供します。 動作条件。
利用可能なシーリング材料は FDA 177.2600 要件に準拠しており、次のような用途に適しています。 エラストマーのコンプライアンスは購入の重要な考慮事項です。
最終的なシール材料は、プロセス媒体、動作温度、洗浄に従って選択する必要があります。 化学物質、滅菌条件、および必要な耐用年数。
自動化された生産ラインの場合、AVM サニタリー インテリジェント ダブルシート ミックスプルーフ バルブには、オプションの インテリジェントな制御コンポーネント。
インテリジェントコントローラーは自動バルブ操作をサポートし、位置センサーはバルブ位置を提供します。 制御システムにフィードバックします。
これにより、このバルブは、正確なバルブが必要な自動衛生処理システムへの統合に適しています。 シーケンス、プロセス監視、および手動介入の削減が必要です。
このバルブは、さまざまな飲料、液体食品、または洗浄液が使用される衛生製品パイプラインで使用できます。 製造中は分離しておく必要があります。
乳製品工場では、製品の汚染と洗浄プロセスを厳密に管理する必要があります。ダブルシート構造 乳製品を CIP 液から分離するための効果的なソリューションを提供します。
醸造プロセスには複数の液体媒体と頻繁な洗浄サイクルが必要です。 AVM Mixproof バルブは改善に役立ちます 流路を分離し、自動洗浄作業をサポートします。
医薬品の生産には、高水準の清浄度、プロセス管理、汚染防止が必要です。の 衛生的な構造と CIP/SIP 機能により、このバルブは互換性のある製薬プロセス システムに適しています。
バイオテクノロジーのプロセスでは、多くの場合、管理された培地の取り扱いと厳格な衛生条件が必要です。ダブルシート シーリング設計は、異なるプロセス流体間の分離を維持するのに役立ちます。
正しい混合防止バルブを選択するには、バルブ サイズを選択するだけでは不十分です。購入者は以下を確認してください AVM のパラメータ:
1. パイプラインサイズ: DN40 – DN100
2. プロセス媒体: 製品、水、CIP 溶液、またはその他の互換性のある流体
3. 作動圧力: 最大 5 bar
4. 動作温度: -10°C ～ +135°C (シールの選択による)
5. シール材質: EPDM、FKM、またはシリコーン
6. 接続規格: トライクランプ、突合せ溶接、フランジ、またはネジ
7. 洗浄方法: CIP 要件
8. 滅菌要件: SIP および定格滅菌温度
9. 自動化要件: インテリジェント コントローラーおよび/または位置センサー
10. 材質要件: SS316L 製品接触部品および SS304 非製品接触部品
注文前にこれらのパラメータを提供すると、AVM が適切なバルブ構成とシーリングを推奨するのに役立ちます 解決策。
| 比較 | AVM ダブルシート混合防止バルブ | 従来のシングルシートバルブ構成 |
| メディアの分離 | 二重独立シール構造 | 複数のバルブと配管に依存 |
| 相互汚染からの保護 | 漏れチャンバーにより制御された排出が可能 | バルブ配置への依存度が高まる |
| 生産 + CIP | 適切な同時動作をサポート | 多くの場合、追加の隔離が必要です |
| 漏れ検出 | 大気漏洩室 | システム設計による |
| バルブ数量 | 適切な用途で複数のシングルシートバルブを置き換えることができます | 追加のバルブが必要になる場合があります |
| クリーニング | CIP対応の衛生的な設計 | 個々のバルブ構成に依存します |
| オートメーション | オプションのインテリジェントコントローラーと位置センサー | 選択した制御システムに依存します |
| インストールの複雑さ | 適切な配管配置を簡素化できます | より多くのバルブと接続が必要になる場合があります |
AVM は、食品、飲料、乳製品、食品の実際の要件に基づいて設計された衛生的なプロセス バルブ ソリューションに焦点を当てています。 製薬、醸造、バイオテクノロジーの処理システム。
サニタリーインテリジェントダブルシートミックスプルーフバルブは、SS316L 製品接触構造を組み合わせ、独立した ダブルシートシーリング、大気漏れ検出、CIP/SIP 互換性、およびオプションのインテリジェント制御。
信頼できる衛生混合防止バルブのメーカーおよびサプライヤーをお探しのバイヤーに、AVM はバルブを提供できます。 パイプラインのサイズ、接続タイプ、プロセス媒体、シール材質、動作条件、および 自動化の要件。
サニタリー複座混合防止バルブは、2 つの異なるプロセス媒体を分離するように設計された衛生的なプロセスバルブです。 同じバルブ本体内にあります。 2 つの独立したシールが媒体経路間に漏れチャンバーを作成し、 相互汚染のリスク。
1 つのシールが故障すると、漏れた媒体が中間の漏れチャンバーに入り、 大気漏れ出口。これにより、漏れた媒体が反対側のプロセスラインに直接入るのを防ぎ、 潜在的なシールの問題を視覚的に示します。
はい。このバルブは CIP 洗浄用に設計されており、関連する内部流れ領域、バルブステム、漏れを許容します。 定期的な分解を行わずに、洗浄プロセスの一環としてチャンバーを洗浄する必要があります。
はい。衛生的な設計、SS316L 製品接触材質、CIP/SIP 機能、およびオプションの自動制御により、 このバルブは互換性のある医薬品処理用途に適しています。システム全体を評価する必要があります 顧客の特定の衛生要件および規制要件に従ってください。
AVM は EPDM、FKM、シリコーン シーリング材を提供しています。適切な材料はプロセス媒体によって異なります。 温度、洗浄剤、滅菌条件。
提供される標準サイズ範囲は DN40 ～ DN100 です。購入者はパイプラインの流れに応じて必要なサイズを確認する必要があります 速度、接続規格、およびプロセス要件。
最大使用圧力は最大 5 bar です。実際の使用圧力は選択した圧力に従って確認する必要があります。 バルブの構成と使用条件。
はい。 AVM は、自動プロセス システムと統合するためのオプションのインテリジェント コントローラーと位置センサーを提供します およびバルブ位置の監視。
プロセスラインで相互汚染のリスクを最小限に抑えながら 2 つの異なる媒体を処理する必要がある場合、AVM Sanitary インテリジェントなダブルシート混合防止バルブは、衛生的な流れの分離のための実用的なソリューションを提供します。
パイプラインのサイズ、プロセス媒体、作動圧力、動作温度、接続タイプ、シールを AVM に送信します。 要件、CIP/SIP 条件、および自動化要件。 AVM は、適切な混合防止バルブの決定に役立ちます 衛生処理システムの構成を変更します。
