SS316L 製品接触部品、低デッドレッグ流路、Ra <0.8 μm 内面仕上げ、CIP/SIP 搭載 互換性を備えた AVM サニタリー アセプティック ダイバート バルブは、酪農場における要求の厳しい衛生用途向けに設計されています。 食品および飲料、バイオテクノロジー、化粧品、ファインケミカル加工。
このバルブは、空気圧作動およびオプションの 24V インテリジェント制御コンポーネントを使用して構成でき、 PLC または DCS ベースの自動処理システムへの統合。
AVM サニタリー アセプティック ダイバート バルブの主な目的は、液体をあるプロセス ルートから別のプロセス ルートに導くことです。 オペレーターがパイプライン接続を手動で変更する必要はありません。製品搬送、タンクなどに応用可能 充填、製品排出、再循環、工程切り替え作業。
生産切り替えまたは洗浄中は、異なるプロセス媒体を分離したままにしておく必要があります。衛生的な密封 この構造はプロセス流体を隔離するのに役立ち、複数の流れの場合に不要な製品が混合する可能性を減らします。 パスは同じバルブアセンブリに接続されています。
自動フロー迂回により、プロセスルートを迅速かつ一貫して変更できます。これは特に貴重です 複数の製品を扱う生産ラインでは、頻繁に手動バルブを操作するとダウンタイムが増加し、 操作ミスが発生します。
製品と接触するすべてのコンポーネントは SS316L ステンレス鋼で製造されており、耐食性と耐久性を備えています。 プロセス媒体と直接接触するための衛生的な材料ソリューション。
製品と非接触のコンポーネントは SS304 ステンレス鋼で製造されています。 AVM は EN 10204 3.1 も提供できます。 材料のトレーサビリティが必要な用途向けの材料証明書。
内部流路は、製品残留物や洗浄液が残る可能性のあるデッドスペースを最小限に抑えるように設計されています。 加工後。
この構造は汚染のリスクを軽減し、繰り返しの洗浄でもより安定した洗浄性能をサポートします。 生産サイクル。
内面仕上げは Ra <0.8 μm で、滑らかな製品接触面を提供し、残留物の低減に役立ちます。 接着力が高く、衛生的なプロセス要件をサポートします。
AVM は EPDM、FKM、シリコーン シーリング材を提供しています。利用可能なすべてのシール材料は FDA 177.2600 に準拠しています。 要件。
プロセス媒体、動作温度、洗浄剤、および洗浄剤に応じて、正しいシールを選択する必要があります。 滅菌条件。
バルブは、CIP 洗浄中に取り付けられたままになるように設計されています。滑らかな内面と低いデッドレッグ 構造により、洗浄液が重要な領域に到達し、日常的なバルブなしで残留生成物を除去できるようになります。 解体中。
無菌処理用途の場合、このバルブは 134°C で最大 20 分間の滅菌をサポートします。これ 高温インライン滅菌が行われる生産システムにバルブを組み込むことができます。 必須です。
CIP と SIP の互換性により、日常的な洗浄と滅菌のために頻繁に手動で取り外す必要がなくなります。 メンテナンスの介入を減らし、機器の可用性を向上させるのに役立ちます。
空気圧構成は 5 ～ 8 bar の制御空気圧で動作し、迅速かつ再現性のあるバルブ切り替えを実現します。 自動化されたプロセスライン向け。
オプションの 24V インテリジェント コントローラーを使用して、自動バルブ操作とプラントレベルとの統合が可能 制御システム。
24V 位置センサーはバルブ位置のフィードバックを制御システムに提供し、オペレーターと自動化を支援します。 装置は、バルブが必要な動作位置に達しているかどうかを確認します。
オプションのソレノイド バルブは空気圧アクチュエータを制御し、分流バルブが自動信号に応答できるようにします。 PLC または DCS システムから。

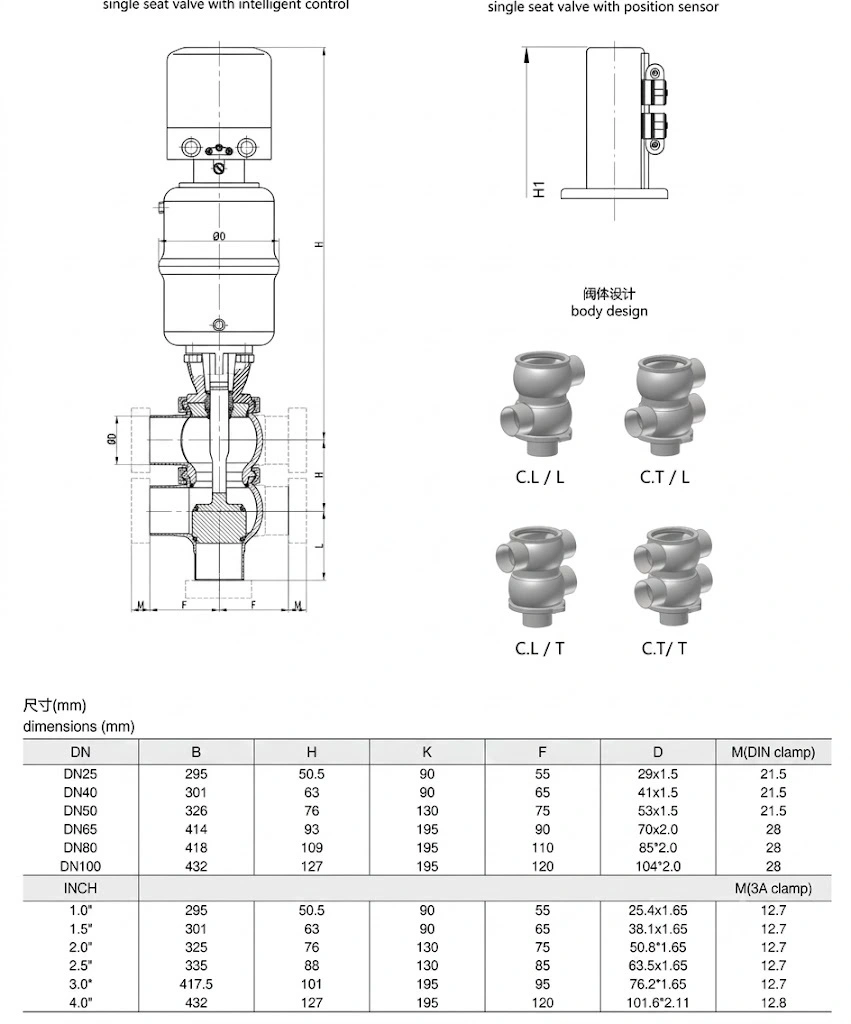

| アイテム | 仕様 |
| 製品 | サニタリー無菌分流バルブ |
| ブランド | AVM |
| 製品接触材質 | SS316L |
| 製品と接触しない材料 | SS304 |
| 材質証明書 | EN 10204 3.1 利用可能 |
| シール材質 | EPDM、FKM、シリコーン |
| シールのコンプライアンス | FDA 177.2600 |
| 使用温度 | -20℃～+135℃ |
| 殺菌 | 134℃、最長20分 |
| 使用圧力 | 0 ～ 5 bar、標準 |
| 制御空気圧 | 5～8バール |
| 内面仕上げ | Ra <0.8μm |
| 接続タイプ | トライクランプ、突合せ溶接、フランジ |
| 接続規格 | DIN 11850 シリーズ、ASME、ISO、3-A |
| オプションのアクセサリ | 24Vインテリジェントコントローラ、ソレノイドバルブ、24Vポジションセンサー |
トライクランプ接続は、定期的な検査、洗浄、清掃が必要なサニタリー配管システムに便利なソリューションを提供します。 および機器の交換が必要です。食品、飲料、乳製品、医薬品関連などに幅広く使用されています。 処理環境。
突合せ溶接接続により、スムーズな内部移行による永続的なパイプライン接続が実現します。それらは適しています 接合部を最小限に抑え、衛生的な流れ状態を維持することが重要な設置向け。
フランジ構成により、便利な機器を必要とするプロセスシステムに堅牢な機械的接続を提供します 統合と分解。
AVM は、DIN 11850 シリーズ、ASME、ISO、および 3-A 接続規格をサポートし、さまざまな国際規格に対応します。 サニタリー配管システム。
このバルブは、牛乳、液体乳製品、洗浄液、およびその他の互換性のある液体を異なる間で転送することができます。 頻繁な CIP 操作をサポートしながらルートを処理します。
飲料および液体食品の製造では、バルブは製品の移送、充填、再循環、排出、および 衛生的なフロー制御が必要な生産切り替え用途。
バイオテクノロジーの生産には、制御されたプロセス経路と厳格な衛生管理が必要です。 AVM バルブの無菌設計 および SIP 機能により、互換性のあるバイオテクノロジー処理システムに適しています。
このバルブは、清潔な液体の取り扱い、確実な流れの転換、および安全な化粧品生産ラインで使用できます。 反復可能なプロセス切り替えが必要です。
互換性のあるファインケミカル用途向けに、SS316L 構造と衛生的なフロー制御により信頼性の高いソリューションを提供します 管理された衛生条件下でプロセス液体を取り扱うため。
材料とシールの適合性を判断するために、正確な液体またはプロセス媒体を提供します。
必要な作動圧力、作動温度、滅菌条件を確認し、バルブが確実に作動することを確認してください。 構成は実際のプロセス要件を満たしています。
システムにトライクランプ接続、突合せ溶接接続、またはフランジ接続が必要かどうかを指定し、該当する DIN を特定します。 ASME、ISO、または 3-A 規格。
自動生産ラインの場合は、空圧アクチュエータ、電磁弁、24V インテリジェントコントローラ、 位置センサーが必要です。
材料のトレーサビリティが必要なプロジェクトの場合は、バルブの注文と一緒に EN 10204 3.1 証明書をリクエストしてください。
AVM バルブは、サニタリー プロセス ルーティングの特定の要件に焦点を当てており、次の間で信頼性の高い切り替えを提供します。 単にフローのオンとオフを制御するのではなく、さまざまなパイプラインを制御します。
デッドレッグの少ない構造、滑らかな内面、CIP 互換性、および 134°C SIP 機能により、サポートが容易になります。 衛生的な生産環境が要求されます。
SS316L 製品接触部品、SS304 非製品接触部品、およびオプションの EN 10204 3.1 認証により、明確な認証が得られます。 適格な産業プロジェクトの材料トレーサビリティ。
空気圧操作、24V インテリジェント制御、ソレノイド バルブの統合、および位置検出により、AVM バルブは 自動化された加工ラインに組み込むことができます。
これは主に、衛生状態を維持しながら、異なるパイプライン間でプロセス液体をリダイレクトするために使用されます。 一般的な用途には、製品の移送、タンク充填、排出、再循環、プロセス切り替えなどがあります。
はい。このバルブは CIP 洗浄用に設計されており、134°C で最大 20 分間の SIP 滅菌をサポートします。
標準使用圧力は 0 ～ 5 bar です。バルブ選定の際は実際の使用条件をご確認ください。 構成。
AVM は EPDM、FKM、およびシリコーンを提供します。選択はプロセス媒体、温度、洗浄に基づいて行う必要があります。 化学薬品および滅菌条件。
はい。オプションの空気圧アクチュエーター、ソレノイドバルブ、24V インテリジェントコントローラー、位置センサーを使用すると、バルブ 自動化された PLC または DCS 制御システムに統合できます。
AVM は、該当するステンレス鋼材料に対して EN 10204 3.1 材料証明書を提供できます。シール材質は適合 FDA 177.2600 要件に準拠。
このバルブはトライクランプ接続、突合せ溶接接続、およびフランジ接続が可能で、DIN 11850 に従って構成できます。 シリーズ、ASME、ISO、および 3-A 規格。
信頼性の高いフロールーティング、素早いプロセス切り替え、およびインライン洗浄を必要とする衛生的な生産ライン向け AVM サニタリー アセプティック ダイバート バルブは、滅菌に関して実用的なソリューションを提供します。
プロセス媒体、パイプライン接続、作動圧力、作動温度、滅菌を AVM に送信します 要件と自動化構成を考慮して、アプリケーションに適切なバルブ設計を選択します。
