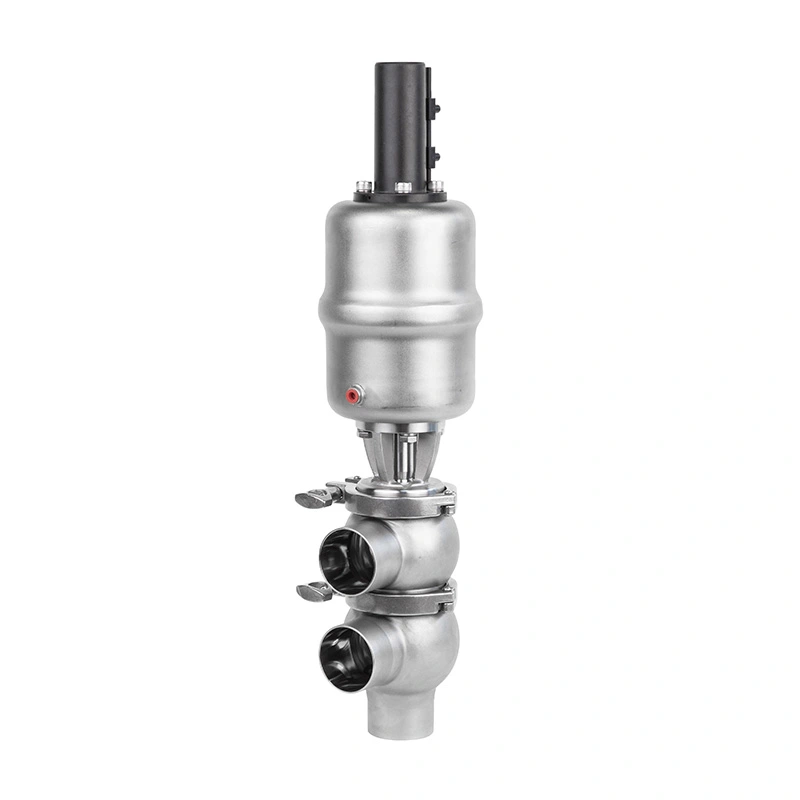

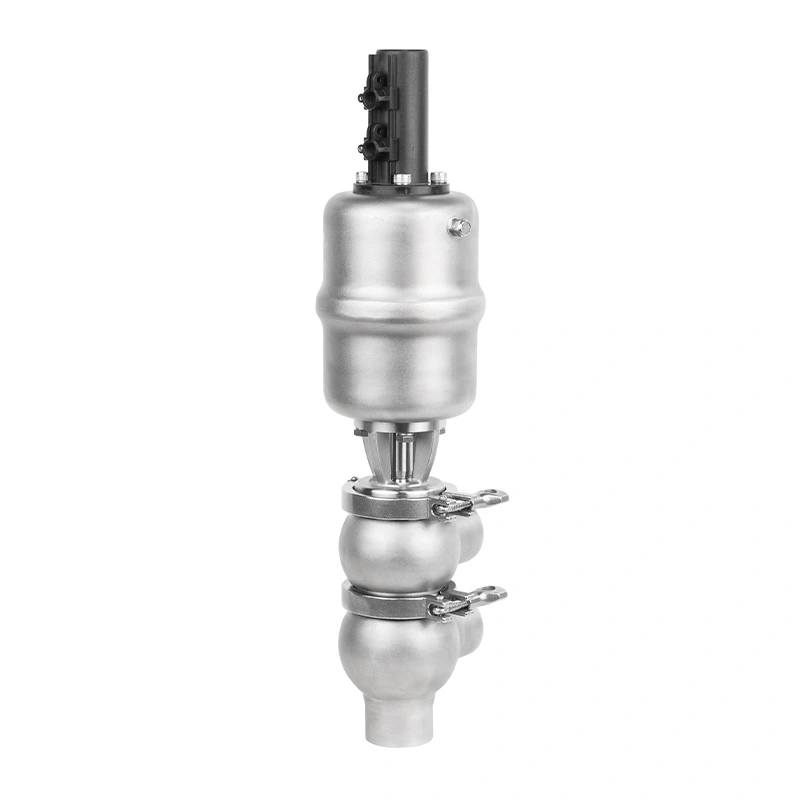

コンパクトなシングルシート構造、316L ステンレス鋼の製品接触コンポーネント、滑らかな内面、 AVM サニタリー シングルシート シャットオフ バルブは、手動または空気圧操作で、実用的なソリューションを提供します。 食品、飲料、乳製品、醸造所、製薬、バイオテクノロジー、化粧品、衛生用品における衛生的な液体の隔離 化学処理。
CIP/SIP 互換構造により、頻繁な分解の必要性が軽減され、FDA 準拠のシーリング オプションも備えています。 サニタリー接続規格により、バルブをさまざまな衛生処理システムに統合できます。
AVM シングルシート遮断バルブは、主にプロセス ラインを開閉するように設計されており、簡単な操作を提供します。 機器、パイプライン、タンク、処理セクションを隔離する方法。
シンプルな動作原理により、信頼性の高い流れの隔離がより重要な用途に適しています。 複雑なフロー ルーティングよりも優れています。
精密機械加工されたバルブシートが選択されたサニタリーシールと連携して信頼性の高いシールを実現します。 インターフェース。これにより、プロセスに変化が生じた場合でも、バルブが閉じているときの不要な漏れを最小限に抑えることができます。 指定された動作範囲内の圧力または温度。
より複雑なマルチシートバルブ構成と比較して、シングルシート構造によりコンパクトな構成が実現します。 その方がインストールとメンテナンスが簡単です。
パイプラインの分岐、機器の入口と出口、タンクの接続、その他の場所で使用できます。 信頼性の高い絶縁が必要です。
内部流路は、製品残留物、洗浄液、微生物が滞留するデッドスペースを最小限に抑えるように設計されています。 蓄積する可能性があります。
これは、生産バッチが頻繁に変更されるアプリケーションや、厳密に変更されるアプリケーションでは特に重要です。 衛生管理が必要です。
内面仕上げは Ra ≤0.4 ～ 0.8 μm に達することができ、オプションで電解研磨も利用できます。滑らかな表面 製品の付着を軽減し、CIP サイクル中のより効果的な洗浄をサポートします。
バルブ本体と内部の製品接触部品は衛生グレードのステンレス鋼で製造されており、 ASTM 316L / 1.4404 ステンレス鋼は、要求の厳しい衛生用途に利用可能です。
この材料は、互換性のあるプロセス媒体や繰り返し使用される洗浄剤に対して耐食性を備えています。
このバルブは、3-A 衛生基準を必要とする衛生処理システム向けに設計されていますが、EPDM、 シリコンおよびFKMシールにはFDA準拠の素材が使用されています。
医薬品、食品、飲料用途の場合、購入者は次の条件に従って適切な構成を選択できます。 規制とプロセスの要件。
合理化された内部構造により、CIP 操作中に洗浄液がバルブを通過できるため、 日常的な分解を必要とせずに残留生成物を除去します。
バルブは、滅菌サイクルを繰り返すように構成でき、適切な温度は次の条件によって決まります。 選択されたシール材質とバルブ構成。
バルブ構造により、主要な摩耗コンポーネントにアクセスして検査および交換できます。定期的なシール検査 プロセスの信頼性に影響を与える前に摩耗を特定するのに役立ちます。
シンプルなシングルシート構造、交換可能なシーリングコンポーネント、簡単にアクセスできる構造の組み合わせにより、 より複雑なバルブアセンブリと比較してメンテナンス時間を短縮します。
手動操作は、バルブの切り替えがオペレーターによって実行されるパイプラインに簡単なソリューションを提供します 自動制御は必要ありません。
ノーマルクローズ構成は、空気圧制御が適用されていないときにバルブを閉じたままにするため、次のような用途に適しています。 デフォルトの動作状態として閉じた位置が好ましいプロセス ライン。
ノーマルオープン構成では、定義されたデフォルト条件下でバルブを開いたままにし、選択することができます。 プロセス制御戦略に従って。
複動構成により、開閉操作の両方に空気圧制御が提供され、 制御されたバルブの動きを必要とする自動生産システムに適しています。
オプションの位置フィードバック ユニット、コントロール トップ、ソレノイド バルブ、およびインテリジェント コントローラーを使用すると、AVM バルブは 自動プロセス制御システムに接続できます。

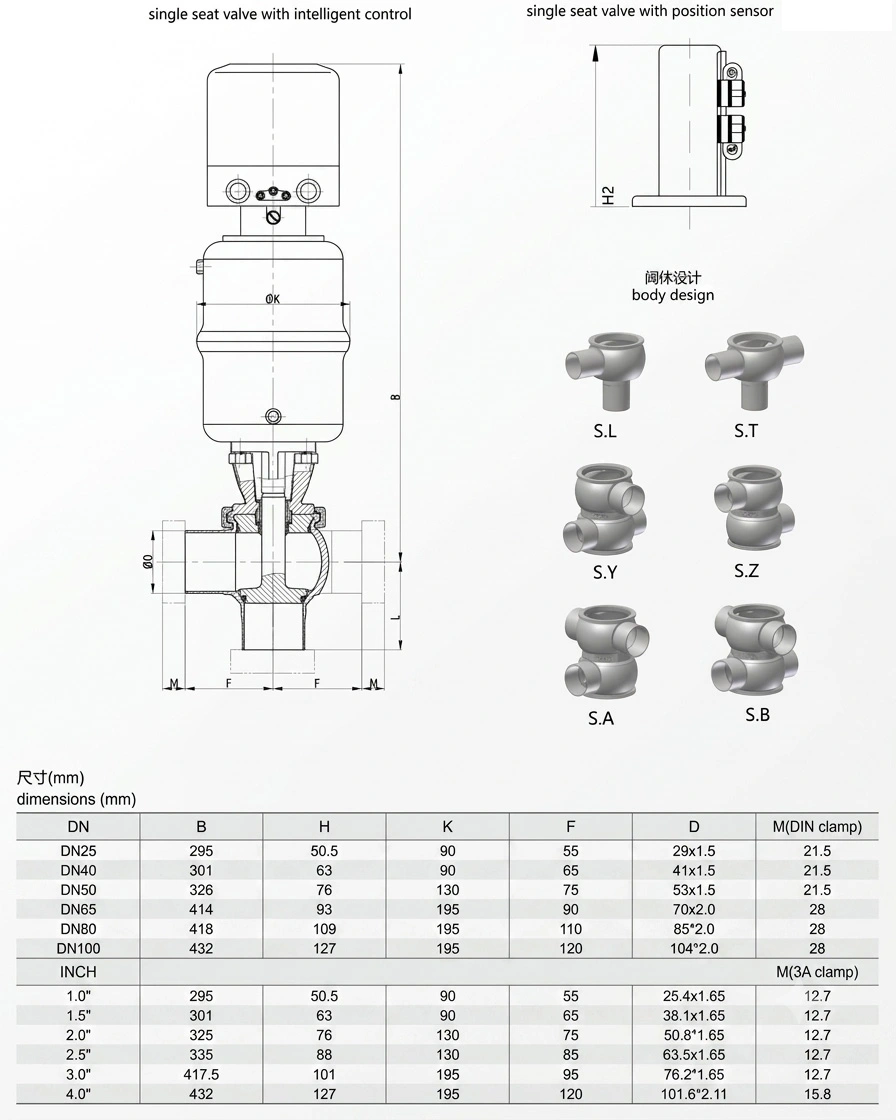

| パラメータ | 仕様 |
| 製品 | サニタリー単座遮断弁 |
| ブランド | AVM |
| バルブの種類 | 衛生遮断弁 / 衛生隔離弁 |
| 利用可能なサイズ | DN10～DN100;特定の標準構成 DN25–DN100 / 2"–4" |
| 本体材質 | AISI 304 / ASTM 316L ステンレス鋼; 1.4404 |
| 内部コンポーネント | 精密機械加工された衛生グレードのステンレス鋼 |
| 内面仕上げ | Ra≦0.4～0.8μm |
| 電解研磨 | オプション、Ra ≤0.4 μm |
| シール材 | EPDM、PTFE、シリコン、FKM |
| シールのコンプライアンス | FDA準拠の食品グレードのオプション |
| 使用圧力 | 最大 10 バール、カスタマイズ可能。標準構成、最大 5 bar |
| 使用温度 | -10°C ～ 150°C (構成およびシール材質に応じて) |
| 手術 | 手動/空圧式 |
| 接続タイプ | クランプ、溶接、ねじ、フランジ |
| 規格 | SMS、DIN 11851、ASME BPE、RJT、IDF |
| オプションのアクセサリ | 位置フィードバックユニット、コントロールトップ、ソレノイドバルブ、インテリジェントコントローラ |
クランプ接続により、迅速な取り付けと便利な分解が可能となり、衛生的な処理に適しています。 頻繁な検査やメンテナンスが必要なシステム。
突合せ溶接接続は、取り外し可能なジョイントが少なく、恒久的なパイプライン接続を提供し、次の用途に適しています。 スムーズな内部移行が重要な衛生システム。
互換性のあるプロセス機器やパイプラインのレイアウトに合わせて、ネジ付きおよびフランジ付きの構成を選択できます。 異なる設置またはメンテナンス要件が適用されます。
AVM は、SMS、DIN 11851、ASME などの一般的に使用されるサニタリー接続規格に従ってバルブを構成できます。 BPE、RJT、IDF は、購入者がバルブを既存のプロセス配管に適合させるのに役立ちます。
AISI 304 は適切な衛生用途に実用的なオプションを提供しますが、316L ステンレス鋼が推奨されます より高い耐食性と厳しい製品接触条件が必要な場合。
EPDM は、多くの水ベースおよび一般的な衛生処理用途に適しています。最終的な選択は以下に基づいて行う必要があります プロセス媒体と洗浄条件について。
シリコーンは、適切な柔軟性と温度性能を必要とする用途向けに選択できます。 プロセスの互換性。
FKM は、多くの油、化学物質、および高温の用途に対する耐性を備えています。実物との互換性 選択する前に、プロセスと洗浄媒体を確認する必要があります。
PTFE は、耐薬品性と温度特性が目的に有利な場合に指定できます。 アプリケーション。
ステンレス鋼材料および関連材料文書を指定されたバルブと照合して確認できます。 構成。
重要な寸法と接続インターフェースを検査して、お客様の配管との適合性を確認します。 装備。
圧力試験は、指定された試験条件下でバルブの機械的完全性を検証するために実行されます。
出荷前にシールシステムに漏れがないかチェックされ、遮断性能が検証されます。
指定された仕上げ要件に従って、内部および外部の表面状態が検査されます。
手動および空気圧構成は、出荷前に適切な開閉、およびアクチュエータの動作がチェックされます。
牛乳、クリーム、液体乳製品、および厳格な衛生管理が必要な互換性のある洗浄ラインの分離に使用されます。 頻繁な CIP クリーニングが必要です。
加工設備、タンク、および設備で確実な隔離が必要な衛生的な液体食品の生産ラインに適しています。 パイプラインセクション。
このバルブは、製品ラインの隔離および機器のために飲料、ビール、および液体処理システムに取り付けることができます。 シャットダウン。
互換性のある医薬品用途、衛生的な表面仕上げ、衛生的な構造、および CIP/SIP 制御されたプロセス環境をサポートする機能。
コンパクトなシングルシート構成は、バイオテクノロジーや実験室での衛生的な液体の隔離に使用できます。 洗浄性と制御された流れが重要なプロセス装置。
クリーンな製品の取り扱いと信頼性の高いパイプライン絶縁を必要とする化粧品液体処理システムに適しています。
既設配管径、必要流量、接続規格に応じてバルブを選定してください。 AVM 幅広いサニタリーサイズ範囲にわたって構成が利用可能です。
実際の使用圧力、使用温度をご確認の上、バルブ本体、シール形状を選定してください。 適用可能な最高温度は選択した材料によって異なります。
プロセス媒体、洗浄薬品、滅菌条件に応じて EPDM、PTFE、シリコン、または FKM を選択します。 および予想される動作温度。
単純な局所隔離の場合は手動操作を選択し、バルブをシステムに統合する必要がある場合は空気圧操作を選択してください。 自動化された生産システム。
トライクランプ、溶接、ねじ、フランジ、DIN 11851、SMS、IDF、RJT、などの必要な接続タイプと規格を提供します。 または ASME BPE。
シングルシート構成は、信頼性の高い開口部と安定性が主な要件である場合に実用的なソリューションを提供します。 複雑なメディアの分離や流れの方向転換ではなく、クロージングを行います。
デッドレッグを最小限に抑えた設計、滑らかな内部仕上げ、CIP/SIP 互換性により、製品の残留物と残留物を削減します。 衛生的なメンテナンスを簡素化します。
AVM は複数の本体材質、シール オプション、接続規格、操作方法、自動化アクセサリを提供します さまざまな処理環境に適合します。
空気圧アクチュエーター、位置フィードバック、ソレノイドバルブ、コントロールトップ、インテリジェントコントローラーにより、バルブは 最新の自動処理システムに組み込むことができます。
これは主に、衛生的な配管システム内の単一プロセス流路を隔離または開放するために使用されます。代表的な用途 これには、機器の隔離、タンク接続、パイプラインセクション、プロセスラインの停止が含まれます。
シングルシート遮断バルブは、主に単純な流れの遮断を目的として設計されています。混合防止バルブは複数の機能を使用します。 シーリングシートとリークチャンバーにより 2 つのプロセス媒体を分離し、相互汚染のリスクを軽減します。
はい。衛生的な設計は CIP 洗浄をサポートしており、以下に応じて繰り返し滅菌サイクルを構成できます。 選択されたバルブとシールの材質。
316L ステンレス鋼は一般に、衛生的な製品と接触する用途に適しています。 耐食性と衛生性能に優れています。
はい。 AVM は、ノーマルクローズ、ノーマルオープン、および複動空気圧アクチュエータ構成を提供します。 自動化アクセサリ。
全体の指定範囲は DN10 ～ DN100 で、標準構成には DN25 ～ DN100 および 2 インチ ～ 4 インチが含まれます。正確な 選択した接続とバルブ構成に応じて、利用可能なサイズを確認する必要があります。
一般仕様ではカスタマイズにより最大 10 bar が可能ですが、標準構成の定格は最大 5 bar です。 バー。実際の圧力定格は、選択したモデルで確認する必要があります。
はい。利用可能なオプションには、SMS、DIN 11851、ASME BPE、RJT、IDF に加え、クランプ、溶接、ねじ切り、フランジが含まれます 接続構成。
生産ラインに信頼性の高いパイプライン分離のためのコンパクトで衛生的で保守可能なソリューションが必要な場合、AVM が最適です。 サニタリーシングルシート遮断バルブは、さまざまなプロセス条件に柔軟な構成を提供します。
パイプラインのサイズ、プロセス媒体、圧力、温度、シール要件、接続規格、マニュアルを AVM に送信します。 または空気圧操作要件を確認して、アプリケーションに適切なバルブ構成を特定します。
