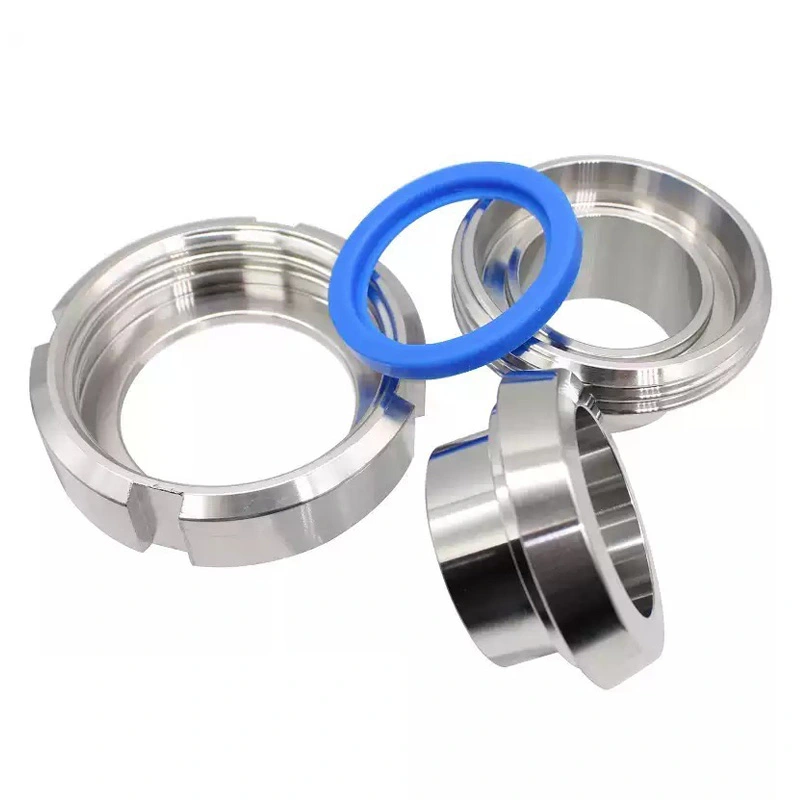

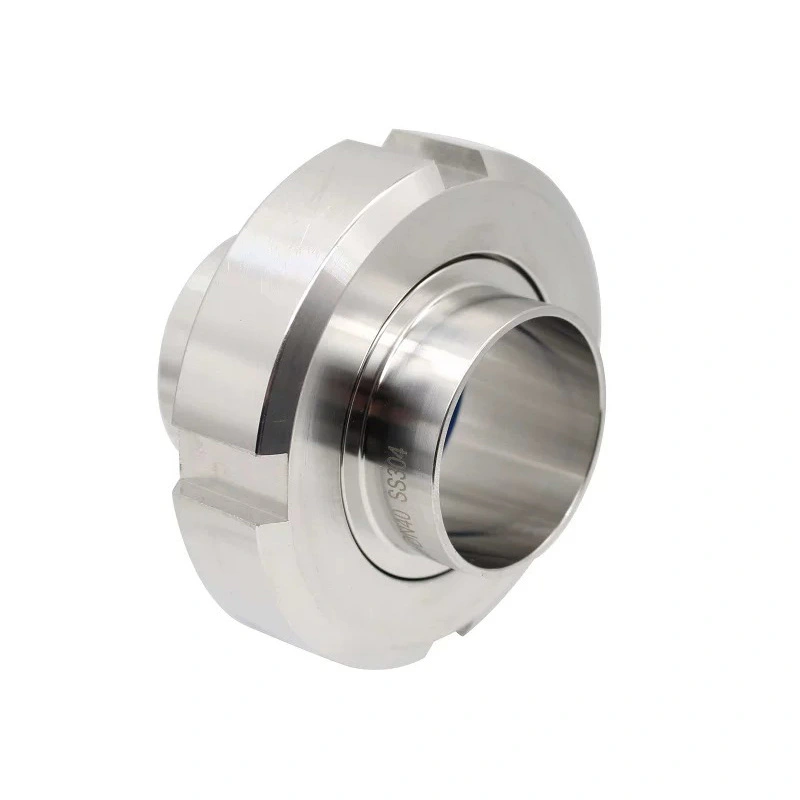

サニタリーSMSユニオンパイプ継手はSUS304 / 1.4301またはSUS316L / 1.4404ステンレス鋼で製造されており、 SMS 1145 衛生組合要件に従って設計されています。精密に機械加工された接続面とシール面により、 信頼性の高い接合を維持しながら、滑らかな内面によりプロセスライン内での製品の滞留を軽減します。
AVM SMS ユニオン パイプフィッティングは、乳製品、食品および飲料、醸造、製薬、バイオテクノロジー、化粧品、 およびその他の衛生的な液体処理システム、特に洗浄性とパイプラインのメンテナンスが便利な場合 重要です。
ユニオンは、衛生配管接続に関する SMS 1145 要件に従って設計されています。標準化された構造 対応する SMS 衛生コンポーネントとの互換性を促進し、エンジニアが保守可能なものを構築できるようにします。 プロセス配管システム。
ユニオン形式は、機器交換のために定期的に開く必要があるパイプラインに特に便利です。 検査、洗浄、またはプロセスラインの変更。
AVM では、SUS304 / 1.4301 および SUS316L / 1.4404 の材質オプションを提供しています。
SUS304は標準的な耐食性があれば十分な一般サニタリー加工用途に適しています。 SUS316Lは耐食性が高く、製薬、バイオテクノロジー、乳業、産業用によく選ばれています。 より要求の厳しいプロセス環境。
材料の選択では、プロセス媒体、洗浄薬品、動作温度、および適用可能なものを考慮する必要があります。 業界の要件。
設置条件が異なれば、必要な接続構成も異なります。 AVM SMS ユニオンパイプフィッティングは次のことができます。 ねじ込みユニオン、溶接ユニオン、オス/メスユニオン構成で提供されます。
これにより、購入者は既存の配管、機器インターフェース、 設置方法やメンテナンスの必要性など。
シールインターフェースは、サニタリーユニオンを選択する際の最も重要な考慮事項の 1 つです。 AVM SMS ユニオンが使用する 精密に機械加工されたシール面と互換性のある衛生的なシール材により、通常時の漏れを軽減します。 操作。
使用可能なシール材質には EPDM、FKM、PTFE、シリコーンが含まれており、シール構成を選択できます プロセス媒体および動作条件に応じて。
標準表面仕上げはRa≦0.8μmです。滑らかな内部表面により、プロセス流体が浸入する領域が減少します。 維持し、衛生的な配管システムの洗浄手順をサポートします。
| アイテム | 仕様 |
| 製品 | 衛生的なSMSユニオン管継手 |
| 標準 | SMS 1145 |
| サイズ範囲 | DN10 – DN100 |
| 材料 | SUS304/1.4301、SUS316L/1.4404 |
| シール材質 | EPDM / FKM / PTFE / シリコーン |
| 標準表面仕上げ | Ra≦0.8μm |
| 接続タイプ | ねじ込みユニオン / 溶接ユニオン / オスメスユニオン |
| クリーニング | CIP/SIP対応 |
| 応用 | 衛生的なプロセス配管システム |
ユニオン構造により、配管を切断することなく接続部品を分離できます。こんなときに便利です ポンプ、バルブ、計器、タンク、またはその他のプロセス機器は検査または交換が必要です。
定期的に生産メンテナンスを行う工場では、取り外し可能なユニオン接続により、生産メンテナンスにかかる作業を軽減できます。 配管システムの個々のセクションにアクセスします。
接続は正しいガスケットと締め付け方法を使用して組み立てる必要があります。過度の締め付けは行わないでください。 シールコンポーネントが損傷したり、接続性能に影響を与えたりする可能性があるため、避けてください。
衛生的な SMS ユニオン パイプ継手は、CIP および SIP 洗浄を使用して衛生配管システムに組み込むことができます。 ただし、選択した材料とシールが実際の洗浄剤、温度、 圧力、滅菌条件など。
サニタリー接続には、機械的な接続以上のものを提供する必要があります。内部形状、シール構造、 表面仕上げと材料の選択はすべて、洗浄と汚染の制御に影響します。
AVM ハイジェニック SMS ユニオン パイプ継手は、滑らかな内部流路とステンレス鋼構造を採用しており、 製品の保持と衛生的な処理のサポート。
製薬、バイオテクノロジー、食品、乳製品のプロジェクトの場合、購入者は完全な配管アセンブリを評価する必要があります。 チューブ、継手、ガスケット、バルブ、溶接品質、洗浄手順などを評価するのではなく、 独立して結合します。
SMS ユニオンは、牛乳、クリーム、ヨーグルト、その他の液体乳製品に使用される乳製品プロセス ラインに適しています。の 取り外し可能な接続構造により、定期的な点検や清掃が必要な機器に便利です。
このユニオンは、飲料製造、液体食品加工、原料移送、および衛生施設で使用できます。 清掃可能な接続が必要な配管。
醸造設備では、ユニオンはタンク、ポンプ、バルブ、プロセス パイプラインを接続しながら、選択したものを許可できます。 メンテナンスのために取り外されるコンポーネント。
SUS316L構造と適合シール材により、クリーンプロセス配管に適したユニオンです。 製薬およびバイオテクノロジー施設。最終的な材料と表面の要件は、以下に従って選択する必要があります。 特定のプロセス仕様。
このユニオンは、化粧品や適切な化学製品の衛生液体処理ラインに適用できます。 耐食性、洗浄性、保守可能な接続が必要です。
| シール材質 | 一般的な選択上の考慮事項 |
| EPDM | 多くの水ベースおよび一般的な衛生用途に適しています |
| FKM | より高い耐薬品性と温度耐性が必要な場合に適しています |
| PTFE | 厳しい化学適合性要件に適合 |
| シリコーン | 柔軟な衛生シールを必要とする用途に一般的に選択されます |
| 選択基準 | プロセス媒体、温度、圧力、洗浄剤、滅菌条件 |
ご注文前に実際のシール材質をプロセス媒体や使用条件と照らし合わせてご確認ください。
使用可能な範囲は DN10 ～ DN100 です。ユニオンのサイズは、既存のチューブまたは機器の接続に対応する必要があります。 予想される流量だけに従って選択されるのではなく、
SUS304 は多くの一般的な衛生用途に適していますが、通常は SUS316L がより高い腐食に適しています。 耐性があり、より要求の厳しい衛生的なプロセス条件。
ねじ込み、溶接、オス/メスの構成は、さまざまな設置要件に対応します。購入者はチェックする必要があります ユニオンを選択する前に、既存のパイプライン インターフェイスを選択してください。
EPDM、FKM、PTFE、およびシリコーンは、異なる耐薬品性と温度特性を持っています。シールは次のとおりである必要があります 実際のプロセスと洗浄条件に基づいて選択されます。
AVM は、さまざまなサイズ、ステンレス鋼グレード、接続構成の衛生的な SMS ユニオン パイプ継手を提供しています。 衛生的なプロセス配管プロジェクト用のシール材。
見積をリクエストする際、バイヤーはDNサイズ、材質グレード、接続タイプ、シール材質、 量、表面仕上げ、用途。
乳製品、食品、飲料、製薬、バイオテクノロジー、化粧品、その他のクリーンプロセスプロジェクトについて、AVM は確認できます。 特定の注文要件に応じた適切な構成と利用可能な技術文書。
この製品は、SMS 1145 衛生組合要件に従って設計されており、互換性のある衛生用品を対象としています。 プロセス配管システム。
標準材質はSUS304/1.4301、SUS316L/1.4404から選択可能です。適切なグレードを選択する必要があります プロセス媒体と腐食要件に応じて。
標準サイズ範囲は DN10 ～ DN100 です。必要なサイズは既存のサニタリーチューブに合わせてください。 機器の接続。
利用可能なオプションには、EPDM、FKM、PTFE、シリコンなどがあります。適切な材料はプロセス媒体によって異なります。 温度、圧力、洗浄剤、滅菌条件。
はい。選択されたシーリングが条件であれば、ユニオンは CIP/SIP 互換のサニタリー システムに組み込むことができます。 材料と完全な接続アセンブリは、実際の洗浄および滅菌条件に適しています。
溶接接続は永久的なパイプ接続を作成しますが、ユニオンは取り外し可能な接続を提供します。 SMS ユニオンは、 機器やパイプラインのセクションを定期的に検査、交換、または分解する必要がある場合に特に役立ちます。
すべての製薬用途に同じ材料構成が必要なわけではありません。ただしSUS316Lがよく選ばれます 要求の厳しい衛生的で腐食に敏感なプロセス環境に最適です。最終的な材料グレードを決定する必要があります プロセス仕様に従って。
標準表面仕上げはRa≦0.8μmです。プロジェクトで異なる表面仕様が必要な場合は、これを次のようにする必要があります。 生産前にAVMで確認済みです。
標準的な生産リードタイムは 7 ～ 10 日です。実際のスケジュールは注文数量、材料の在庫状況、 製品仕様とカスタマイズ要件。お急ぎの場合は、ご注文前にAVMにご確認ください。
標準条件は、T/T または L/C による出荷前の 30% のデポジットと 70% の残高です。少額の注文は支払う必要があります 生産前に完全に。
製品は国際輸送のために紙と木製のケースにしっかりと梱包されています。梱包手配 注文数量と配送要件に応じて確認できます。
