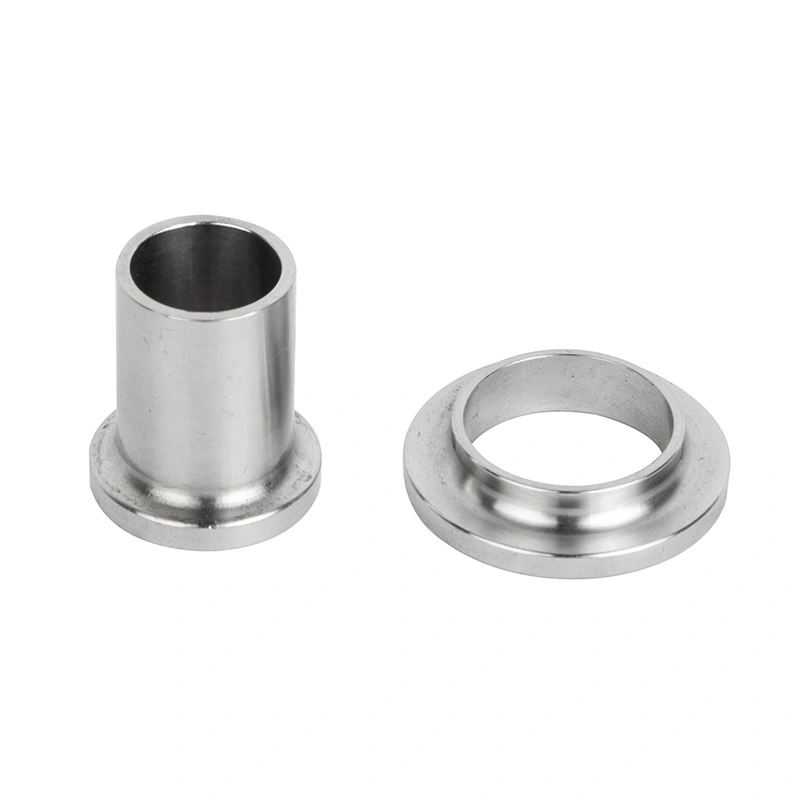

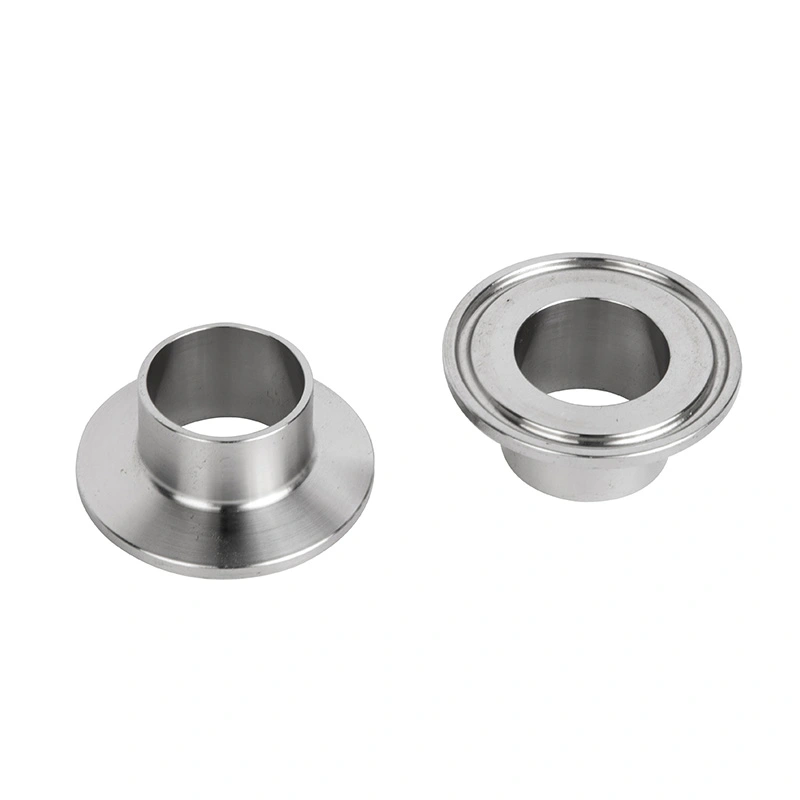

サニタリー BS 4825 フェルール

衛生的な BS 4825 フェルールは、主に 316L ステンレス鋼 (1.4404) から製造されており、必要な用途に適しています。 優れた耐食性、機械的強度、衛生的性能を備えています。 304 ステンレス鋼のオプションもあります 材料要件がそれほど厳しくない用途に利用できます。

BS 4825 Part 3 に従って設計されたフェルールは、1/2 インチから 8 インチまでのサイズでご利用いただけます。精密に機械加工されており、 シール面と滑らかな内面は、製品の滞留を軽減し、CIP/SIP 洗浄手順をサポートします。

接続規格と材質

1.BS 4825 パート 3

AVM フェルールは、BS 4825 Part 3 衛生フェルールに関連する寸法要件に従っています。設計されています 互換性のあるサニタリークランプ接続と併用して、プロセス機器とパイプラインセクションの接続を可能にします。 パイプを切断したり再溶接したりすることなく接続を解除できます。

これにより、定期的な検査、クリーニング、コンポーネントの交換、またはメンテナンスが必要なシステムに接続が適しています。 機器のメンテナンスが必要です。

2. 316L ステンレス鋼

316L ステンレス鋼 / 1.4404 は、より高い耐食性と耐食性を必要とする用途向けの標準材料です。 衛生的なパフォーマンス。製薬、バイオテクノロジー、乳製品、食品、高純度用途によく選ばれています。 プロセスシステム。

304 ステンレス鋼は、プロセス媒体や 環境条件によっては、316L の追加の耐食性は必要ありません。

材料の選択は、プロセス媒体、洗浄薬品、動作温度、および適用可能なものに基づいて行う必要があります。 プロジェクトの要件。

3. トライクランプ接続

サニタリー BS 4825 フェルールは、互換性のあるガスケットおよびクランプで動作するサニタリー クランプ接続を使用します。これ この構成により、永久接続と比較して比較的迅速に接続を組み立てたり分解したりすることができます。 溶接接続。

正しくシールするには、フェルール、ガスケット、およびクランプを、寸法が一致する互換性のあるセットとして選択する必要があります。

表面仕上げと洗浄性

サニタリーフェルールの内面状態は、製品の保持力や洗浄性能に直接影響します。 AVM BS 4825 フェルールは、Ra ≤ 0.8 μm の標準仕上げの滑らかな内面を使用します。

滑らかなボアにより、プロセス媒体が蓄積する可能性のある領域が減り、より効果的な洗浄と排水がサポートされます。 フェルールは、CIP および SIP 手順を使用してサニタリー配管システムに組み込むことができます。 完全なアセンブリとそのシールコンポーネントは、指定された洗浄および滅菌条件に適しています。

高純度用途の場合、購入者は生産前に必要な表面仕上げと文書を指定できます。

衛生基準とコンプライアンス

AVM Hygienic BS 4825 フェルールは、衛生的な構造、材料が使用される衛生処理システム用に設計されています。 適合性、表面状態、洗浄性が重要です。用途に合わせて製品構成を選択可能 3-A 衛生基準、EHEDG の衛生設計原則、および FDA の食品接触に関連する要件に準拠 材料要件。

適用される適合要件は、ステンレス鋼のグレード、表面仕上げ、ガスケットの材質、および 接続構成を完了します。 AVM は、特定の製品に応じて該当するドキュメントを確認できます。 そしてプロジェクトの要件。

1. 3-A 衛生要件

食品および乳製品加工用途の場合、フェルールは該当する 3-A サニタリー規格に従って指定できます。 滑らかな製品接触面、洗浄性、衛生的な接続を考慮した要件 デザイン。

2. EHEDG の衛生設計

フェルールは、特に EHEDG の衛生設計原則に基づいて設計された配管システムに組み込むことができます。 製品の滞留が少なく、効果的な洗浄、衛生的なプロセス条件が必要な用途に最適です。

3. FDA の材料要件

製品との接触を伴う食品および飲料用途の場合、適切な材料とシール構成を選択できます。 該当する FDA 要件に従って選択されます。特定の FDA 文書は、以下に従って確認する必要があります。 供給される材料とガスケット構成。

技術的なハイライト

一般的な BS 4825 フェルールの寸法

以下の寸法は、サニタリー配管用途に提供される一般的なフェルール サイズをカバーしています。購入者は確認する必要があります ご注文前に必要なチューブ外径と接続寸法をご確認ください。

プロセス要件別のアプリケーション

1. バイオ医薬品プロセス配管

フェルールは液体移送、機器接続、クリーンプロセスなどのサニタリープロセスラインで使用できます。 システム。また、クランプ構成により、接続されたコンポーネントを検査やメンテナンスのために取り外すこともできます。

2. 食品および飲料の製造

一般的な用途には、飲料加工、液体食品の製造、原料の移送、衛生設備などがあります。 耐食性と洗浄可能なパイプ接続が必要なシステム。

3. 乳製品の加工

316L ステンレス鋼のフェラルは、衛生的である牛乳、クリーム、ヨーグルト、その他の乳製品処理システムに適しています。 接続と頻繁な清掃は通常の生産の一部です。

4. 醸造システム

衛生的な BS 4825 フェルールは、配管を含む衛生的な醸造および飲料機器に取り付けることができます。 タンク、ポンプ、バルブ、その他のプロセスコンポーネント間の接続。

5. 高純度液体の移送

高純度液体システムの場合、滑らかな内面と衛生的なクランプ接続により、洗浄可能なシステムが実現されます。 配管の配置。最終的な材料、表面仕上げ、ガスケット、および洗浄手順は、次の条件に従って選択する必要があります。 プロセス仕様に合わせます。

バイヤー向けフェルールの選択

1. チューブサイズの確認

フェルールは、実際のチューブの外径および該当する BS 4825 の寸法と一致する必要があります。配管呼び径のみ 交換コンポーネントを注文する際には使用しないでください。

2. 材質グレードの選択

316L は一般に、要求の厳しい衛生、製薬、バイオテクノロジー、乳製品、および腐食に敏感な用途に適しています。 アプリケーション。 304 の耐食性がプロセス環境に十分である場合は、304 を検討できます。

3. 表面仕上げの確認

標準 Ra ≤ 0.8 μm 仕上げは、多くの衛生用途に適しています。より厳格なクリーン度を伴うプロジェクト 要件により、該当する場合にはより滑らかな表面仕上げを指定できます。

4. ガスケットとクランプを合わせる

サニタリーフェルールを完全に接続するには、互換性のあるガスケットとクランプが必要です。寸法と 適切な組み立てと密閉を確保するために、これらのコンポーネントの材質を一緒に確認する必要があります。

5. 洗浄条件を考慮する

購入者は、予想される洗浄剤、温度、滅菌条件、および操作方法を提供する必要があります。 CIP/SIP システム用のフェルールおよびシーリング コンポーネントを選択する際の環境。

AVM の供給と技術サポート

AVM は、さまざまなサイズ、材質グレード、 表面仕上げと接続構成。

見積もりと技術的な確認のために、バイヤーはチューブの外径、材料グレード、数量、表面仕上げ、 ガスケットの要件と用途。

製薬、バイオテクノロジー、食品、乳製品、飲料、高純度プロジェクトの場合、AVM は該当するプロジェクトを確認できます。 特定の注文要件に応じた製品構成と利用可能な技術文書。

よくある質問

1. AVM BS 4825 フェルールはどのような規格に準拠していますか?

フェルールは、衛生フェルールに関する BS 4825 パート 3 要件に従って設計されており、互換性のあるものを目的としています。 サニタリークランプ配管システム。

2. フェラルにはどのような材質がありますか?

標準材質は 316L ステンレス鋼 / 1.4404 です。 304 ステンレス鋼も適切な用途に供給できます。 アプリケーション。

3. どのようなサイズがありますか?

提供されるサイズ範囲は 1/2 インチから 8 インチです。一般的なサイズには、1/2 インチ、1 インチ、2 インチ、3 インチ、4 インチ、6 インチがあります。正確な寸法は、 ご注文前に必要なチューブ規格と照らし合わせてご確認ください。

4. フェラルは製薬用途に適していますか?

はい。フェルールは、選択された材料の場合、製薬およびバイオテクノロジーの衛生配管システムで使用できます。 表面仕上げ、ガスケット、および完全なシステム構成は、プロジェクトの衛生要件を満たしています。

5. 製品は 3-A、EHEDG、および FDA の要件をサポートしていますか?

フェルールは、該当する 3-A、EHEDG、および FDA 関連の要件に従って構成できます。正確なコンプライアンス およびドキュメントは、材料、表面仕上げ、ガスケット、および特定の製品構成によって異なります。購入者は次のことを行う必要があります。 注文する前に、AVM に必要な文書を確認してください。

6. 標準の表面仕上げは何ですか?

標準表面仕上げはRa≦0.8μmです。プロジェクトで異なる表面仕様が必要な場合、購入者は次のことを行う必要があります。 見積依頼時に必要な仕上げを明記してください。

7. フェルールは CIP および SIP システムで使用できますか?

はい。フェルールは、CIP/SIP 互換のサニタリー配管システムに組み込むことができます。完全な接続 ガスケットやクランプを含むアセンブリは、実際の洗浄および滅菌条件に適している必要があります。

8. フェラルにはサニタリークランプとガスケットが含まれていますか?

フェルールはチューブ接続部品です。プロジェクトに応じて互換性のあるクランプとガスケットを指定できます 要件。購入者は、個別のフェルールが必要か、それとも完全な接続アセンブリが必要かを確認する必要があります。

9. 304 ステンレス鋼と 316L ステンレス鋼のどちらを選択すればよいですか?

316L ステンレス鋼は、より高い耐食性と要求の厳しい衛生用途には通常推奨されます。 304 ステンレス鋼は、プロセス媒体および動作環境がその材質と互換性がある場合に使用できます。 プロパティ。
