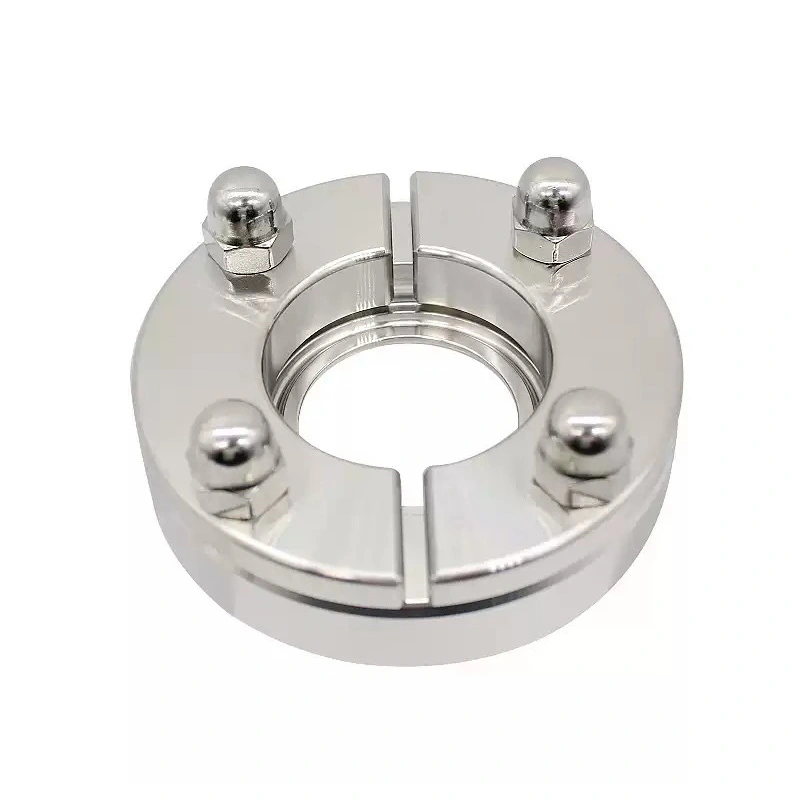

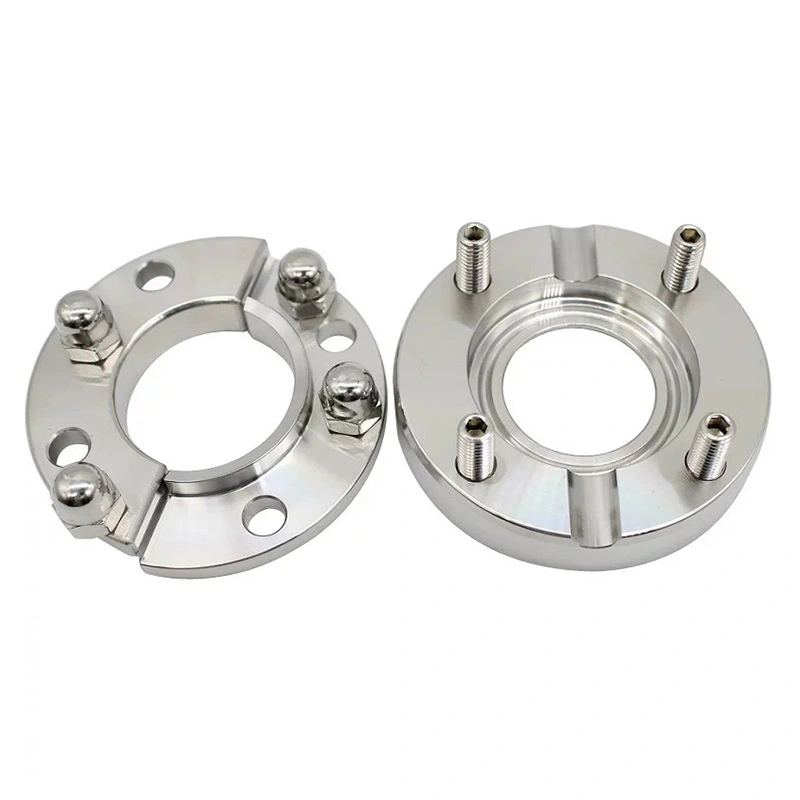

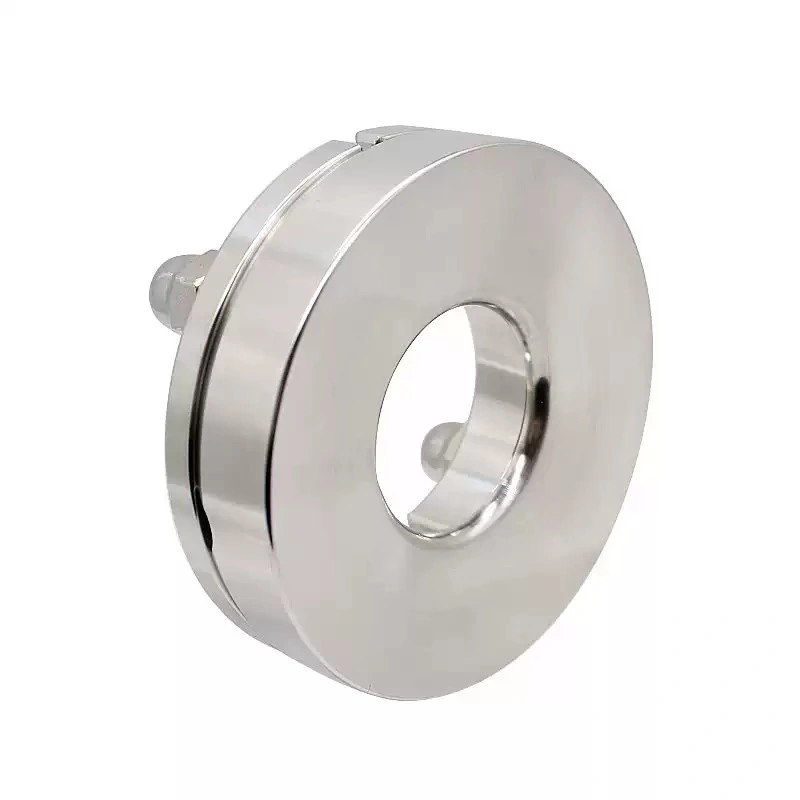

滅菌ステンレスタンクフランジ

SUS316 ステンレス鋼で製造された滅菌ステンレス鋼タンク フランジは、耐食性と耐食性を備えています。 衛生的な処理環境における機械的安定性。 NA 滅菌インターフェースと TC クランプ接続により、 互換性のある衛生コンポーネントを効率的に取り付け、取り外し、検査、保守できます。

このフランジは、食品および飲料、乳製品、バイオ医薬品、半導体、エレクトロニクス、クリーンルームなどに適しています。 高純度処理システム。排水構造により取付溝周りの液溜まりを軽減し、 衛生的な接続構造により、清掃性と安定した設置をサポートします。

製品の特徴

1. タンク機器の取り付け

AVM 滅菌ステンレス鋼タンク フランジは、タンクと取り付けられたタンクの間に専用の衛生的なインターフェイスを提供します。 プロセス装置。温度センサー、レベルセンサー、サンプリングバルブ、TCクランプ装置などに使用できます。 他の互換性のある衛生器具。タンクの設計に応じて、フランジをタンク上部に配置することもできます。 底面とか側壁とか。

2. 316L ステンレス鋼構造

製品はSUS316ステンレス鋼で製造されており、耐食性と機械的安定性を備えています。 湿気にさらされる環境、洗浄手順、およびプロセス流体。ステンレス鋼構造は、 装置の清浄度とプロセスの純度が重要な用途に適しています。

衛生的な接続と排水

1. 内蔵排水構造

フランジには取り付け溝にドレン穴が組み込まれており、結露、残留液体、および液体の除去に役立ちます。 界面領域からの不純物。この構造により、液体の蓄積を軽減し、取り付けエリアを清潔に保ち、 動作中の湿気に関連した腐食のリスクを軽減します。

2. 接続部分での滞留の軽減

接続面はサニタリープロセス機器向けに設計されており、面積削減を目的とした滑らかな構造となっています。 汚染物質が蓄積する可能性がある場所。固定表面距離は、対応する表面距離に近くなるように設計されています。 接触面の距離を長くし、フランジと互換性のある機器間の安定した接続を実現します。

CIP と SIP の互換性

AVM 滅菌ステンレス鋼タンク フランジは、CIP (定置洗浄) および SIP を使用するシステム向けに設計されています。 (定置滅菌) 手順。ステンレス鋼構造と衛生的な構造により、組み込みが可能です。 洗浄と滅菌が日常的な生産の一部であるプロセス装置に組み込まれます。

実際の CIP/SIP 温度、圧力、化学薬品濃度、滅菌時間を評価する必要があります。 完全にインストールされているシステムと接続されているコンポーネントに応じて。

NA 滅菌インターフェースおよび TC 接続

NA 滅菌インターフェース / TC クランプ接続は、互換性のあるサニタリー用の実用的な取り付けインターフェースを提供します。 装備。クランプ接続により、検査のためにプロセスコンポーネントを効率的に取り付けおよび取り外しできます。 校正、交換、またはメンテナンス。

アプリケーション

1. 食品および飲料の加工

このフランジは、センサー、サンプリング装置、サニタリープロセスコンポーネントをタンクに取り付けるために使用できます。 飲料、食品原料、液体食品の加工。

2. 乳製品の加工

牛乳、乳製品原料、その他の液体乳製品に使用される衛生的なタンクや処理容器に適しています。 洗浄可能なタンク接続が必要な製品。

3. バイオ医薬品の製造

フランジは、プロセス監視およびサンプリング用途のために衛生タンクおよび容器に組み込むことができます。 汚染管理と洗浄性が重要です。

4. 半導体とエレクトロニクス

ステンレス鋼構造と制御された接続を必要とする高純度プロセス装置に適しています。 インターフェース。

5. クリーンルームと高純度システム

この製品は、制御された環境で互換性のある衛生機器およびタンク機器の取り付けインターフェイスとして使用できます。 実稼働環境。

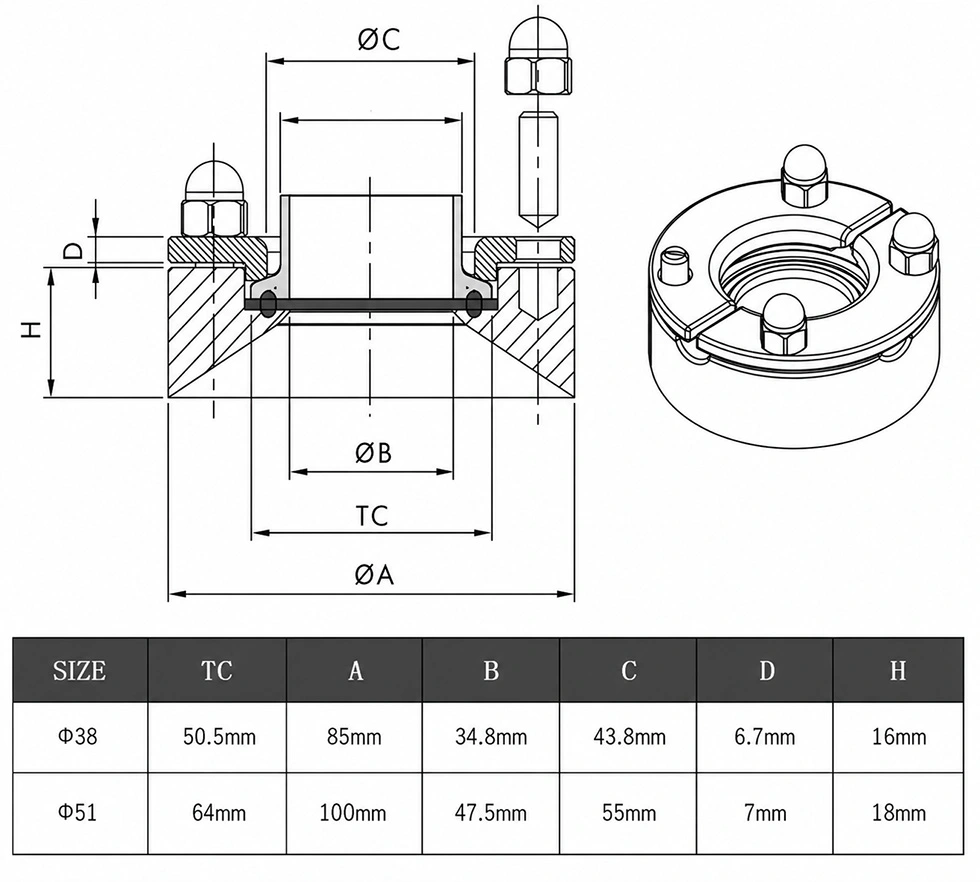

技術仕様

衛生基準と認証

1. 3-A 衛生要件

該当するサニタリー加工プロジェクトについては、3-A サニタリーに従って製品構成を指定できます。 標準要件。購入者は、必要な 3-A 認証範囲と文書を確認する必要があります。 実際のアプリケーションと注文された構成。

2. EHEDG 要件

食品、乳製品、医薬品、その他のクリーンな処理環境で使用される衛生機器の場合、関連する 構成は、EHEDG 衛生設計要件に照らして評価できます。該当する認証は次のとおりです。 特定の製品構成について確認されています。

3. FDA の材料コンプライアンス

材料とシーリングコンポーネントは、適用される FDA 要件に従って指定できるため、次の要件を満たすことができます。 衛生処理用途の材料接触要件。正確な FDA 文書を確認する必要があります 選択した材料と構成に応じて。

購入者の選択に関する考慮事項

タンクフランジの選択では、単に呼び径を選択するよりも接続の互換性が重要です。バイヤー タンク取付位置、NAインターフェース仕様、TCクランプ接続サイズ、接続内容をご確認ください。 センサーまたはサンプリングバルブのモデル、ステンレス鋼グレード、シーリング要件、CIP/SIP 条件、および必要な ご注文前に認定書類をご確認ください。

タンクの図面または接続された機器の仕様を提供すると、AVM が適切なフランジを決定するのに役立ちます。 構成。

一般的な接続構造

一般的な設置構造は、サニタリータンク → タンクフランジ → TC クランプ接続 → センサーまたはサンプリングバルブです。 この配置により、専用の取り付けポイントが提供され、接続されているコンポーネントを取り外し可能になります。 検査、クリーニング、校正、または交換。

よくある質問

1. 滅菌ステンレスタンクフランジはどのような機器に設置できますか?

主に温度センサー、レベルセンサー、サンプリングバルブ、互換性のあるTCサニタリーの取り付けに使用されます。 タンクおよびプロセス容器上の機器。

2. タンクフランジはどこに取り付けられますか?

タンクに応じて、サニタリータンクの上部、下部、または側壁に設置するように構成できます。 構造およびプロセス装置の要件。

3. フランジの材質は何ですか?

標準材質はSUS316ステンレスです。特定のステンレス鋼グレードまたは材料の文書が 必須であるため、購入者は見積もりを依頼する際にそれを確認する必要があります。

4. タンクフランジはCIP、SIPに対応していますか？

はい。このフランジは、CIP および SIP の洗浄または滅菌プロセスを使用するシステム用に設計されています。実際の動作 パラメータは完全なシステムに従って評価する必要があります。

5. 製品は 3-A、EHEDG、および FDA の要件をサポートしていますか?

製品は、該当する 3-A、EHEDG、および FDA 関連の衛生基準に従って構成および文書化できます。 要件。認証および準拠文書は、実際の材料、シール部品、製品によって異なります。 構成、アプリケーションなどの情報が含まれているため、購入者は注文する前に必要なドキュメントを確認する必要があります。

6. 排水穴の目的は何ですか?

内蔵のドレン穴により、取り付け溝から結露、残留液体、不純物を除去し、 接続部分の周囲に液体が滞留します。

7. 製品はどのような接続を使用しますか?

この製品は、互換性のある衛生タンク機器用の TC クランプ接続を備えた NA 滅菌インターフェイスを使用しています。

8. 標準リードタイムはどれくらいですか?

当社の標準的な生産リードタイムは 7 ～ 10 日です。実際の納期は注文数量、商品によって異なります 構成と材料の入手可能性。緊急の要件がある場合は、AVM に問い合わせて利用可能な製品を確認してください。 スケジュール。

9. 支払い条件は何ですか?

私たちは 30% のデポジットを受け入れ、残りの 70% は出荷前に T/T または L/C で支払われます。少額の注文は、 制作前に全額お支払いいただきます。

10. タンクフランジはどのように梱包されますか?

製品は輸送中の破損のリスクを軽減するために、紙と木製のケースを使用してしっかりと梱包されています。
