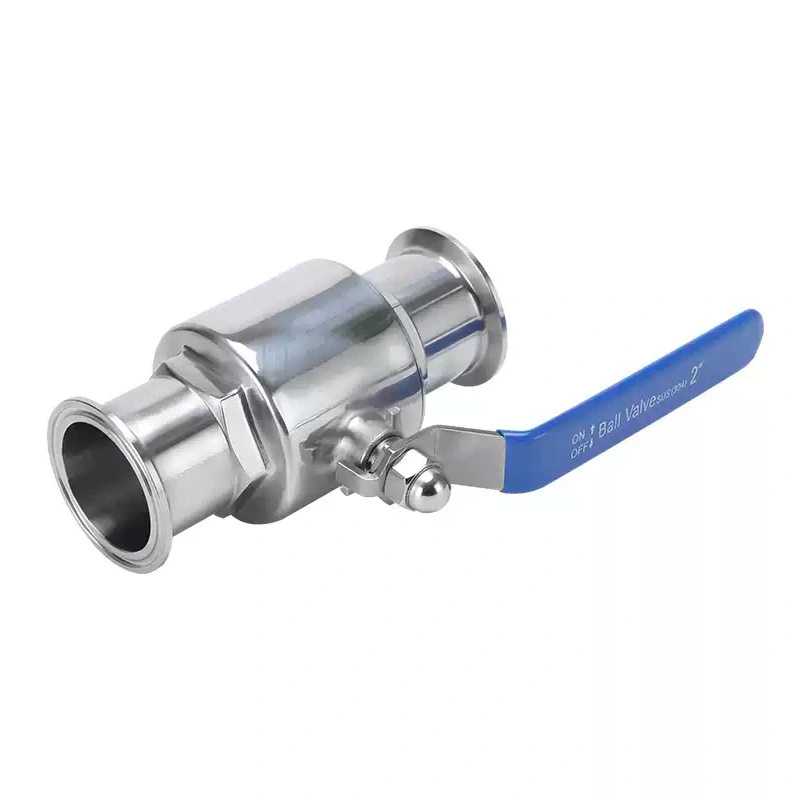

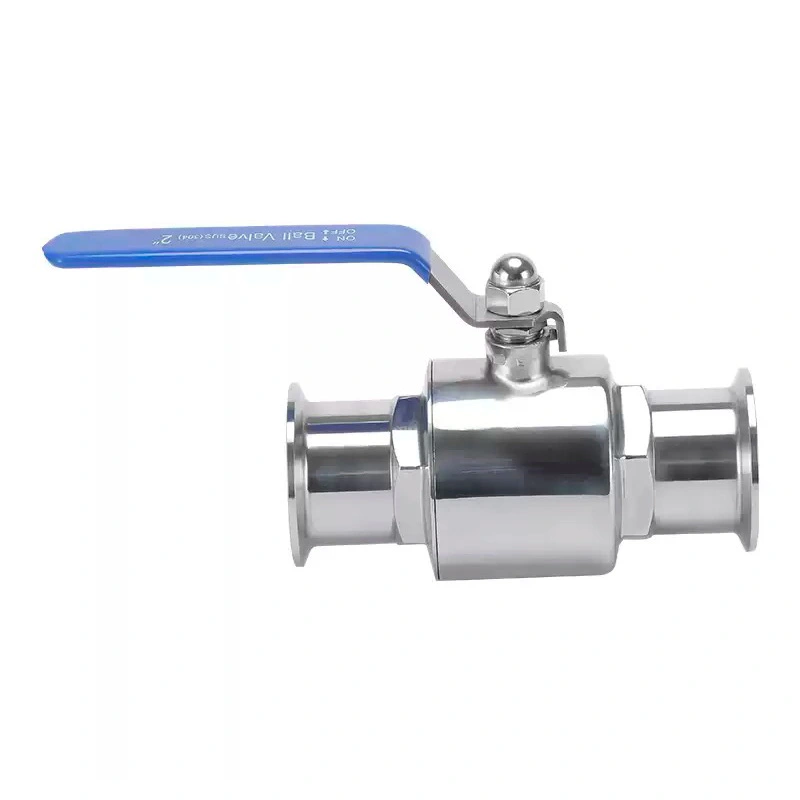

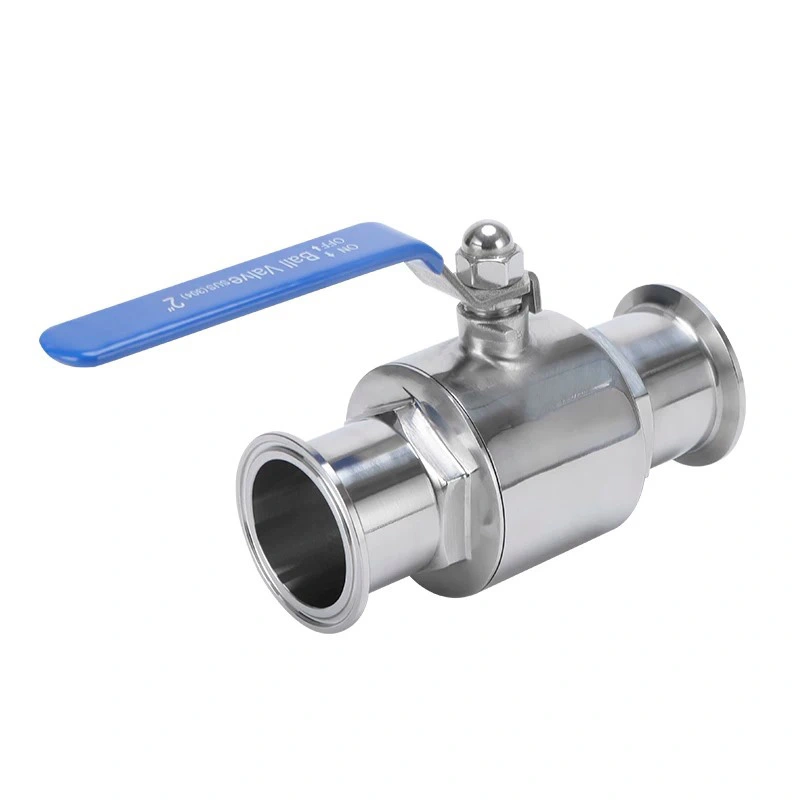

サニタリー手動空気圧フルボア2ピースボールバルブ

ツーピースのステンレス鋼ボディは、SUS304 または SUS316L で入手可能で、接液面は衛生的に研磨されており、 PTFE ベースのシーリング オプション。フルポートボールにより内部流路を管路径に近づけ、 連続液体移送中の流れの制限と乱流を軽減します。サニタリー手動空気圧フルボア 2 ピース ボール バルブには手動ハンドルまたは空気圧アクチュエータが付属しており、食品や食品に適しています。 飲料、乳製品、医薬品、バイオテクノロジー、化粧品、ファインケミカル加工。

効率的なメディア転送のためのフルボア設計

1. 無制限の流路

フルポートボールは、バルブを通る大きな流路を提供するように設計されたボアを使用しています。全開にするとボアは パイプラインに沿って配置され、プロセス媒体の障害を最小限に抑えて通過できます。

このため、このバルブは、流量容量を維持することが、流量計を使用するよりも重要であるシステムに特に適しています。 スロットルバルブ。

2. 圧力損失の低減

オープンボール通路により流路を大幅に狭めないため、圧力損失を低減できます。 制限ポートバルブ設計と比較。

これは、利用可能な状態を維持する搬送ライン、衛生ユーティリティ システム、およびプロセス装置にとって価値があります。 ポンプ圧力は重要です。

3. 乱流と製品滞留の低減

真っ直ぐな流路により、流れ方向の不必要な変化を最小限に抑えることができます。ポリッシュ仕上げの内部と組み合わせる これにより、よりきれいなメディアの転写がサポートされ、製品の残留物が残る可能性のある領域が減少します。

実用的なメンテナンスのためのツーピース構造

1. コンパクトなステンレスボディ

サニタリー手動空気圧フルボア 2 ピース ボール バルブは、2 ピースのステンレス鋼ボディを使用しており、 ボール、ステム、シート、およびシーリングアセンブリ。この構造は衛生パイプラインにコンパクトなソリューションを提供します インストール。

2. SUS304またはSUS316Lの材質選択

SUS304 は、互換性のある衛生用途向けにコスト効率の高いステンレス鋼のオプションを提供しますが、SUS316L の方が優れています より高い耐食性が要求される厳しい製品接触環境に適しています。

3. アクセス可能な内部コンポーネント

2 ピース構造により、メンテナンス担当者は点検時や内部シール部品にアクセスできます。 交換が必要なため、サービス作業が簡素化されます。

4. 複数のサニタリー接続

バルブは、さまざまなサニタリーに適合するように、トリクランプ、突合せ溶接、ねじ込み、またはフランジ接続を備えて供給できます。 パイプラインの設計。

利用可能な規格には、DIN、ISO、SMS、IDF、3-A、RJT、ASME BPE が含まれます。

90°動作による高速シャットオフ

1. 4分の1回転のボールの動き

バルブはボールを 90°回転させることで作動します。ボアがパイプラインと一致すると、バルブが開きます。その後 90°回転すると、ボールの中実部分が流路を遮断します。

このシンプルな動作原理により、開位置と閉位置の間で迅速な切り替えが可能になります。

2. 手動操作

手動ハンドルは、自動作動が不要なシステムやオペレータが必要なシステムに直接ローカル制御を提供します。 単純な機械的オーバーライドが必要です。

3. 空気圧操作

空気圧アクチュエータは圧縮空気を 4 分の 1 回転の動きに変換し、より高速で再現性の高い動作を実現します。 自動化された生産ラインのオペレーション。

4. 複動式またはスプリングリターンのオプション

AVM は複動またはスプリングリターン空気圧アクチュエータを使用してバルブを構成できるため、購入者は選択することができます。 制御戦略と故障位置要件に基づいた動作モード。

衛生的な表面デザイン

1. 研磨された内面

標準の内面仕上げは Ra ≤0.8 μm ですが、必要な用途向けにオプションで Ra ≤ 0.4 μm 仕上げも可能です。 より高いレベルの表面平滑性。

2. デッドスペースの最小化

衛生的な構造は、製品の残留物や残留物の可能性がある不必要な内部スペースを削減するように設計されています。 洗浄液。

これは、頻繁な製品交換や厳しい衛生要件を伴う用途では特に重要です。

3. CIP と SIP の互換性

このバルブは CIP および SIP システムに組み込むことができ、洗浄および滅菌手順を容易に行うことができます。 定期的にパイプラインからバルブを取り外すことなく実行できます。

繰り返し使用に耐えるシール性能

1. PTFEボールシート

PTFE シートはボールの周囲に一次シール界面を提供し、ボールの作動中に確実に遮断できるように設計されています。 開閉サイクルを繰り返します。

2. 複数のシールオプション

プロセス要件に応じて、AVM は PTFE、EPDM、およびシリコン シーリング オプションを提供できます。

適切なシールは、プロセス媒体、温度、洗浄剤、および洗浄剤に応じて選択する必要があります。 滅菌要件。

3. 気泡のないシャットオフ

ボールとシートの構成は、バルブが完全に閉じたときにしっかりと遮断するように設計されており、 動作サイクル間の不要なプロセス媒体の漏洩。

技術仕様

マニュアルバルブ寸法図

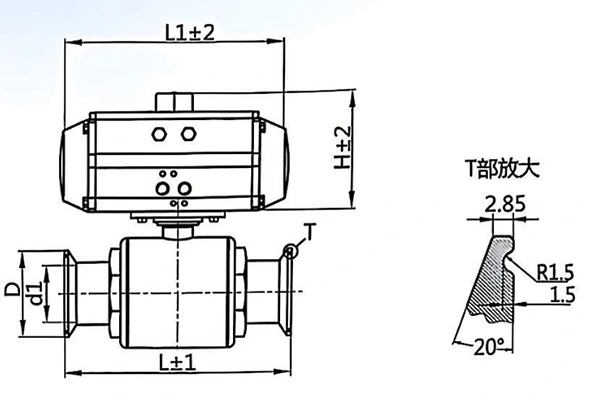

空気圧バルブの寸法

プロセスラインの自動化オプション

1. 電磁弁

ソレノイドバルブは空気圧の供給を制御し、ボールバルブが外部からの電気信号に応答できるようにします。 自動制御システム。

2. リミットスイッチボックス

リミット スイッチ ボックスは開/閉位置フィードバックを提供し、オペレータまたは PLC システムが実際の位置を確認するのに役立ちます。 バルブの状態。

3. ポジショナー

ポジショナは、より制御されたアクチュエータの位置決めとプロセス監視を必要とするアプリケーション向けに選択できます。

4. エアフィルターレギュレーター

エア フィルタ レギュレータは、よりクリーンで適切に調整された圧縮空気を空気圧アクチュエータに供給するのに役立ちます。 安定した動作をサポートします。

5. マニュアルオーバーライド

手動オーバーライドは、作業中にローカルバルブ操作が必要な場合に追加の操作方法を提供します。 試運転、メンテナンス、または制御システムの中断。

アプリケーション

1. 医薬品および生物医薬品の処理

このバルブは、精製水システム、WFI システム、滅菌液体などの互換性のある衛生用途で使用できます。 移送、バッファー調製、バイオリアクター システム、および CIP/SIP スキッド。

GMP 関連の設置の場合、最終的なバルブ構成はプロジェクトに適用されるものに従って選択する必要があります。 衛生的および規制上の要件。

2. バイオテクノロジー

アプリケーションには、細胞培養、発酵、生物医薬品処理、滅菌プロセススキッド、および プロセス液体の分配。

フルボア設計は、プロセス液体の効率的な移送が必要な場合に特に役立ちます。

3. 飲食物

このバルブは、乳製品、牛乳、ジュース、飲料、ビール醸造所、および食品成分の移送システムに取り付けることができます。 衛生的な遮断と低い流れ抵抗が必要です。

4. 化粧品の製造

適切な用途には、ローション、シャンプー、クリーム、およびその他の互換性のある化粧品液体転写システムが含まれます。

5. ファインケミカル加工

互換性のある高純度およびファインケミカル用途向けに、バルブはステンレス鋼構造を備え、密閉性が高くなります。 シャットオフおよび柔軟な接続オプション。

注文前に購入者が考慮すべきこと

1. 流量能力

プロセスで最小限の圧力損失で高流量が必要な場合、フルボア構成が重要な選択となります。 要因。

2. バルブ材質

プロセス媒体、腐食条件、洗浄剤、および洗浄剤に応じてSUS304またはSUS316Lを選択してください。 製品との接触要件。

3. シート素材

PTFE、EPDM、またはシリコンは、実際のプロセス温度、媒体、CIP 化学物質、および SIP に基づいて選択する必要があります。 条件。

4. 操作方法

ローカル制御の場合は手動操作を選択するか、高速で再現性のある自動切り替えが必要な場合は空気圧操作を選択してください。 必須です。

5. 接続と規格

必要なトライクランプ接続、溶接接続、ネジ接続、またはフランジ接続を、該当する DIN、ISO、SMS、 IDF、3-A、RJT、または ASME BPE 規格。

6. オートメーションアクセサリ

自動化ラインの場合は、ソレノイドバルブ、位置フィードバック、ポジショナー、エアフィルターレギュレーター、NAMUR を指定します。 アクセサリまたは手動オーバーライドが必要です。

AVM フルボア 2 ピース ボールバルブを選ぶ理由?

1. 流量効率を優先

フルボア設計により、このバルブは圧力損失とメンテナンスを懸念する購入者に特に適しています。 効率的なプロセスとメディアの転送。

2. 手動と空気圧の柔軟性を組み合わせる

1 つのバルブ プラットフォームは、簡単な手動操作または自動空気圧制御用に構成でき、 さまざまな生産環境に適応するための機器。

3. 実践的な 2 つの要素からなるメンテナンス

2 ピースのボディにより、内部シールの点検とメンテナンスが簡単な構造になっています。 コンポーネント。

4. 衛生的な処理のために構築

磨かれた接液面、最小化されたデッドスペース、サニタリー接続、および CIP/SIP 互換性を備えたバルブ 洗浄性が購入の優先事項である用途に適しています。

よくある質問

1. フルボアサニタリーボールバルブとは何ですか?

フルボアサニタリーボールバルブは、パイプラインの内径に厳密に一致するように設計されたボール通路を備えています。いつ 完全に開くと、比較的制限のない流路が提供され、圧力損失と乱流の低減に役立ちます。

2. ツーピースボールバルブを選択する理由は何ですか?

2 ピース構造により、コンパクトなバルブ本体と、検査のために内部コンポーネントに簡単にアクセスできます。 そしてメンテナンス。

3. AVM バルブは手動操作と空気圧操作の両方で使用できますか?

はい。 AVM は手動ハンドル操作のほか、複動式またはスプリングリターンによる空圧構成も提供します。 アクチュエータ。

4. 最大使用圧力はどれくらいですか?

指定された最大使用圧力は 10 bar です。実際の圧力能力は下記に従って確認してください。 選択されたサイズ、材質、シート、および動作条件。

5. バルブはどの温度に対応できますか?

指定された動作範囲は、選択したシートとシールの材質に応じて -20°C ～ +150°C です。

6. バルブは CIP および SIP で使用できますか?

はい。衛生的な構造は、CIP および SIP 洗浄システムに統合できるように設計されています。実際の 選択したシール材に応じて滅菌条件を確認してください。

7. どのような表面仕上げが可能ですか?

標準の表面仕上げは Ra ≤ 0.8 μm ですが、より滑らかな表面仕上げが必要な用途にはオプションの Ra ≤ 0.4 μm 仕上げが付いています。 内面。

8. このバルブはどの業界で使用されていますか?

一般的な用途には、製薬、バイオテクノロジー、食品、飲料、乳製品、ビール醸造所、化粧品、互換品などがあります。 ファインケミカル処理。

リードタイムと梱包

1. 標準生産リードタイム

標準的な生産リードタイムは、注文数量、バルブ構成、仕様、および仕様によって異なりますが、2 ～ 4 週間です。 材料の入手可能性。緊急の要件があるバイヤーは、最も早い生産スケジュールを確認する必要があります。 AVMを使って。

2. 支払い条件

標準的な支払い条件は、30% のデポジットで、残りの 70% は出荷前に T/T または L/C で支払われます。少額の場合 ご注文の場合、生産前に全額のお支払いが必要となる場合があります。

3. 輸出梱包

バルブは、国際輸送中に機器を保護するために、適切な紙と木製のケースを使用してしっかりと梱包されています。 輸送を容易にし、配達前の損傷のリスクを軽減します。

AVM フルボア ボール バルブ ソリューションをリクエストする

プロセスで高流量、低圧力損失、迅速な遮断、衛生的な構造が必要な場合は、AVM が最適です。 サニタリー手動空気圧フルボア 2 ピース ボール バルブは、手動操作と手動操作の両方に柔軟なソリューションを提供します。 自動化された衛生パイプライン。

AVM にバルブ サイズ、プロセス媒体、使用圧力、動作温度、接続規格、シートを提供します。 材質、操作方法などを考慮して、アプリケーションに適した構成を選択してください。
