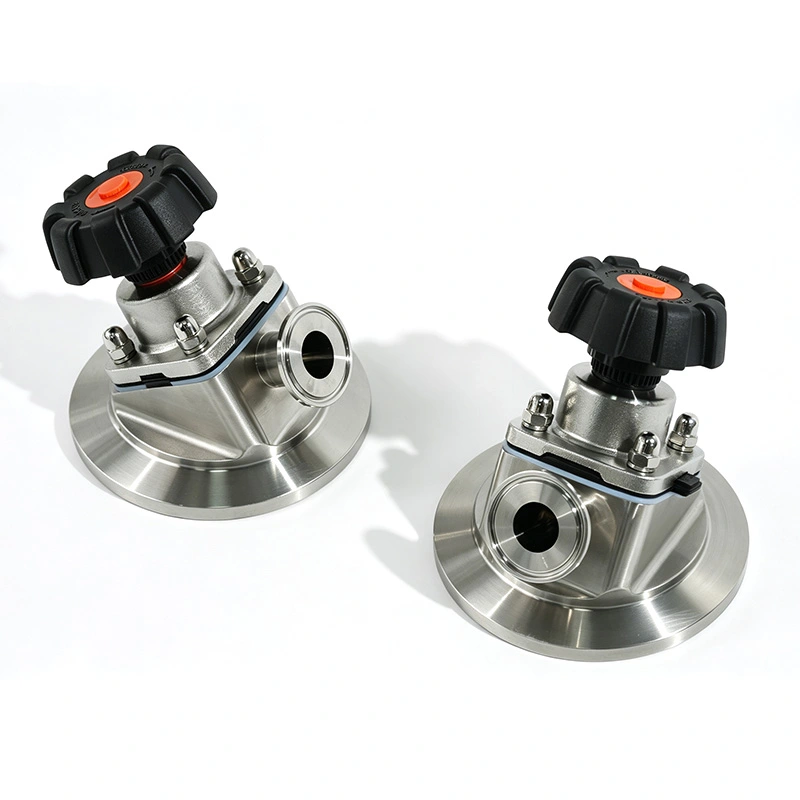

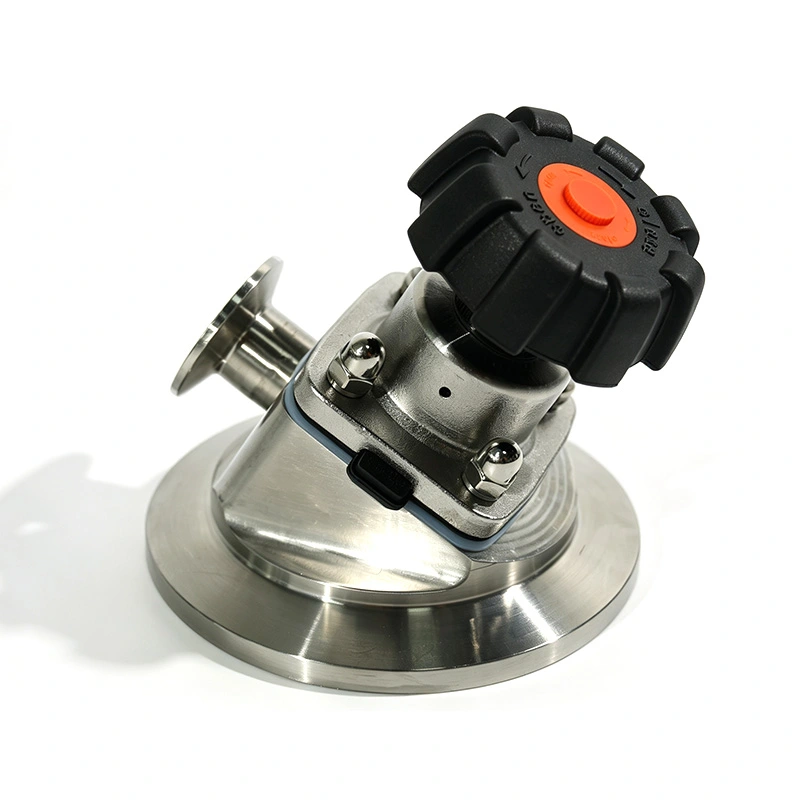

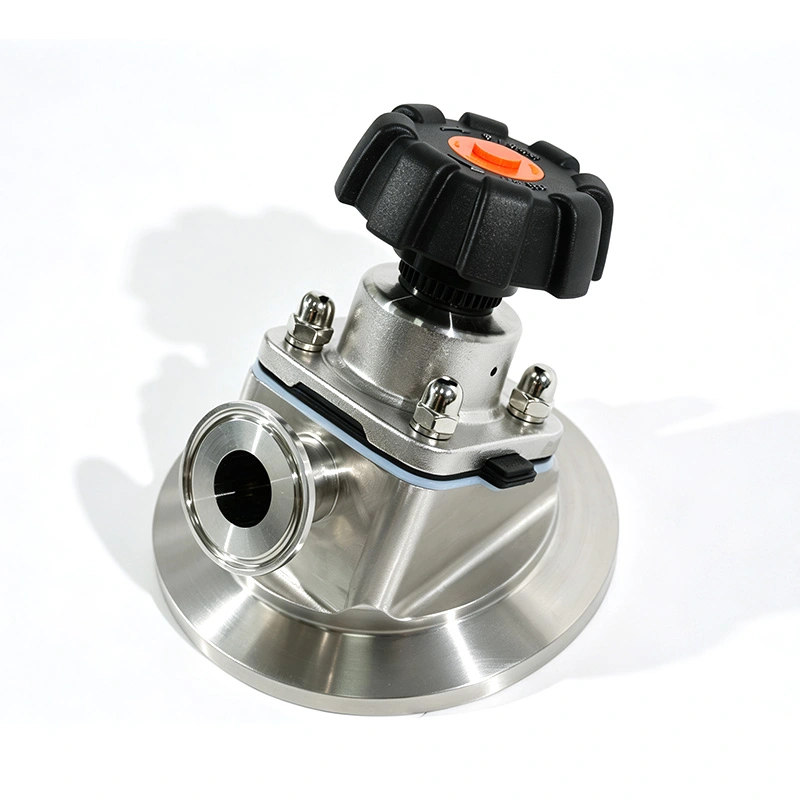

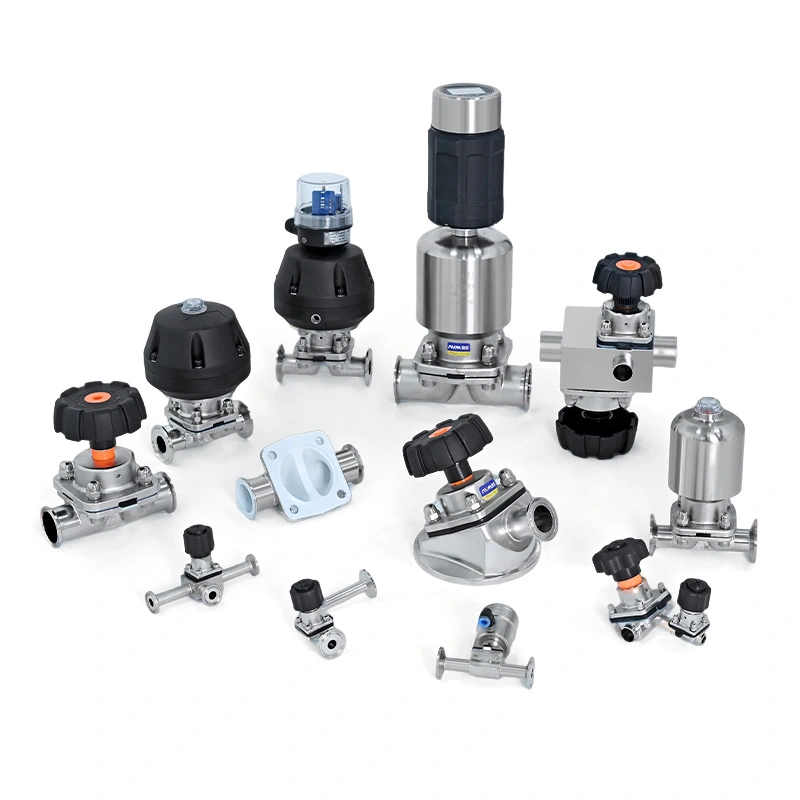

サニタリータンク底部ダイヤフラムバルブ

AVM サニタリー タンク底部ダイヤフラム バルブは、排水、製品回収、衛生的な隔離が重要なプロセス容器用に設計されています。バルブはタンクの最下点に直接取り付けられており、容器の形状に沿った底部シート構造によりデッドレッグと残留物質を削減します。

ダイヤフラムはプロセス媒体をステムおよび動作コンポーネントから分離し、滑らかな SS316L 流路は衛生的な処理と日常的な CIP/SIP 手順をサポートします。医薬品、生物医薬品、食品、乳製品、精製水、その他の高純度液体の用途に適しています。

タンク排水設計

従来のタンク出口の配置では、排出後に接続領域に液体またはプロセス残留物が残る場合があります。 AVMは、容器の出口と弁座の間のスペースを減らすために、底部に取り付けられたバルブ構造を採用しています。

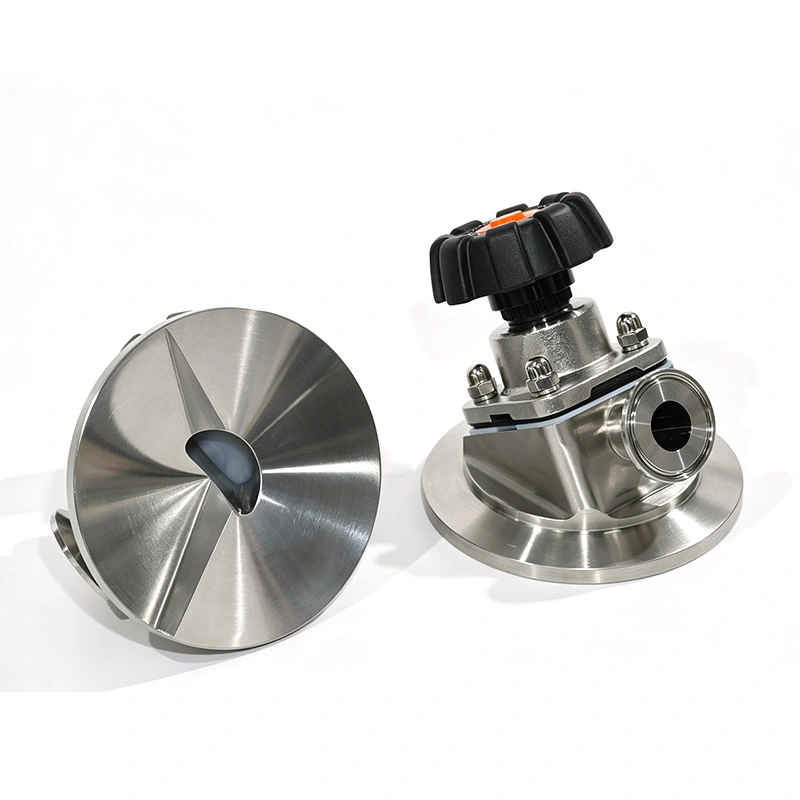

バルブシートはプロセス容器の底部の形状に沿っており、より直接的な排出経路を形成します。これにより、残留液体が減り、バッチ後の洗浄が簡素化され、製品の回収率が向上します。

この設計は、頻繁なバッチ切り替えが必要な高額の液体、滅菌製品、または材料を扱う容器に特に役立ちます。

ダイヤフラム絶縁

柔軟なダイヤフラムは、プロセス媒体とバルブ操作機構の間の流量制御と隔離の両方を提供します。

メディアの分離

プロセス流体は、ステム、アクチュエータ、またはその他の動作コンポーネントに直接接触しません。これにより、外部漏れのリスクが軽減され、プロセス側の清浄度の維持に役立ちます。

制御されたシャットオフ

閉じる際、ダイヤフラムは弁座に向かって移動し、流れ開口部の周囲にシールを形成します。開くときにシートから離れて、液体を排出するための明確な経路を提供します。

繰り返しのサイクルに適しています

ダイヤフラム構造は容器の排出、バッチ搬送、洗浄など定期的な開閉が必要なプロセスラインに適しています。

清掃と排水

同じ容器を複数の生産バッチに使用する場合、衛生的なバルブ設計が重要です。製品接触部は衛生的なステンレス鋼で製造され、Ra≦0.4μmに仕上げられています。

デッドレッグ構造を軽減することで、排出後に液体や製品が残る可能性のある領域を制限します。このバルブは、プロセス システムに応じて、CIP および SIP 洗浄構成もサポートしています。

この組み合わせにより、手作業による洗浄作業が軽減され、規制された生産環境での洗浄手順の検証が容易になります。

使用される場所

医薬品容器

完全な排水と衛生的な隔離が必要な発酵容器、調製タンク、API 機器、無菌プロセス容器で使用されます。

高純度水

精製水、注射用水 (WFI)、および衛生的な底部排出を必要とするその他の高純度液体システムに適しています。

食料および乳製品タンク

牛乳、飲料、液体原料、その他の衛生的なプロセス媒体を扱う混合、保管、処理容器に使用されます。

バイオプロセス装置

プロセスの清浄度と信頼性の高い排水が重要なバイオリアクターやその他のバイオテクノロジー機器に取り付けることができます。

特殊液体処理

耐食性材料と制御された隔離を必要とする特定の化学および特殊流体用途に適しています。

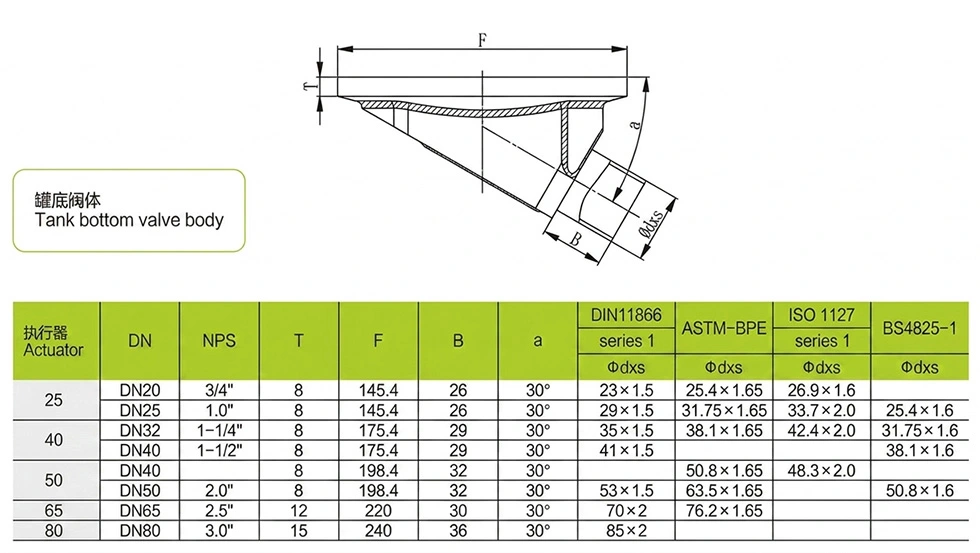

技術仕様

材質とシールのオプション

SS316L は製品に接触するコンポーネントに使用され、耐食性と多くの医薬品および高純度プロセス流体との適合性を提供します。 SS304は非接触部品に使用できます。

ダイヤフラムは、プロセス媒体、温度、洗浄条件に応じて、EPDM、PTFE、その他の FDA 準拠の材料で構成できます。材料の選択は実際の用途に応じて確認する必要があります。

インストールに関する考慮事項

バルブは、出口が容器の排水方向と一致するように、プロセス容器の最下点に取り付けられます。適切に取り付けると、底部シート構造が意図したとおりに機能し、出口領域の残留液体が減ります。

新しい容器の場合、製造中にバルブをタンク設計に組み込むことができます。既存の機器の場合は、改造する前に、接続寸法、容器の形状、溶接要件、および利用可能な設置スペースを確認する必要があります。

応用事例

ある製薬メーカーは発酵容器に従来の出口バルブを使用していましたが、排出後にタンクの出口付近に残留液体が残っていることがわかりました。材料が残っていると、バッチ切り替え時の洗浄時間が増加し、追加の手動検査が必要になりました。

お客様は、既存の出口配置を AVM サニタリー タンク底部ダイヤフラム バルブに置き換えました。底部に取り付けられた構造により、より直接的な排水経路が提供される一方、ダイヤフラム設計によりプロセス媒体が動作機構から隔離されました。お客様の生産フィードバックによれば、残留液体が減少し、CIP 洗浄がより安定しました。

メンテナンスガイド

定期的なメンテナンスは、ダイヤフラム、バルブシート、製品接触面、接続点に重点を置く必要があります。オペレーターは、プラントの保守スケジュールに従って、ダイアフラムに変形、亀裂、その他の目に見える損傷がないか検査する必要があります。

バルブは、選択したダイヤフラム素材と互換性のある手順と媒体を使用して洗浄する必要があります。バルブを使用状態に戻す前に、遮断状態をチェックし、接続が適切に密閉されたままであることを確認してください。交換間隔は、動作頻度、プロセス媒体、温度、洗浄条件によって異なります。

よくある質問

タンク底部ダイヤフラムバルブとは何ですか？

処理容器の底部出口に直接設置するダイヤフラムバルブです。その構造は、タンクとバルブの間のデッドレッグや製品の滞留を軽減しながら、排水をサポートするように設計されています。

なぜタンクの底にバルブを取り付けるのですか？

下部設置では、より短く、より直接的な排出経路が提供されます。容器出口付近の残留液体や物質の蓄積を減らすのに役立ちます。

どのような材料が利用可能ですか?

製品と接触する部分にはSS316Lを使用しますが、非接触部分にはSS304を使用できます。ダイヤフラムのオプションには EPDM と PTFE が含まれており、該当する用途には FDA 準拠の材料が利用可能です。

CIPやSIPでも利用できますか？

はい。バルブ、ダイヤフラム材質、およびプロセスシステムが必要な洗浄条件に指定されている場合、衛生的な構造は CIP および SIP 構成をサポートします。

WFIシステムに適していますか?

はい。このバルブは、材質、表面仕上げ、接続および設置構成がプロジェクトの要件を満たしている場合、精製水および WFI システムで使用できます。
