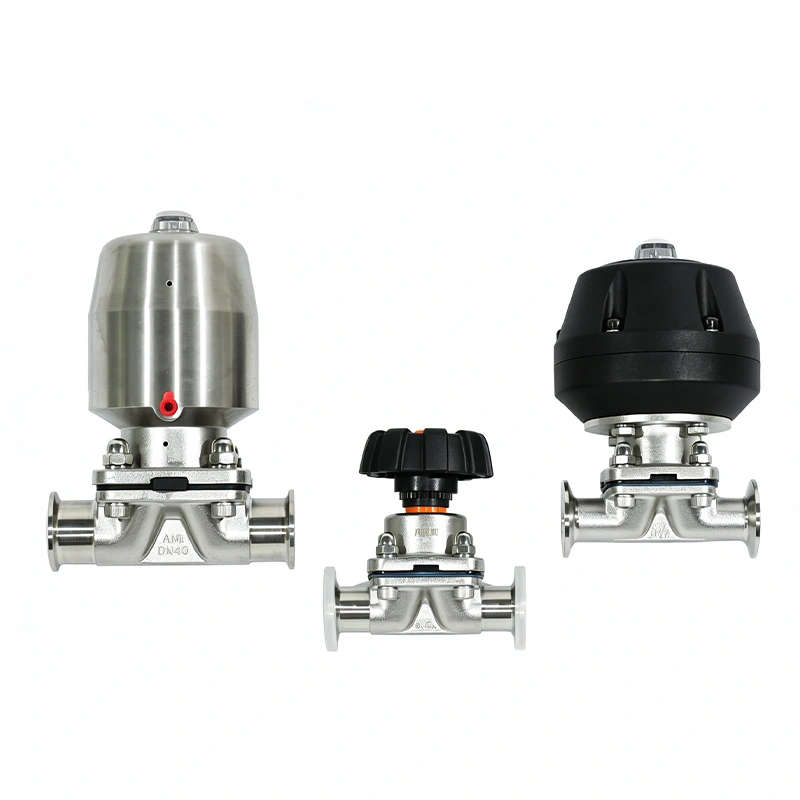

サニタリー手動空気圧作動ダイヤフラムバルブ

この独自の構造により、外部への漏れを効果的に防ぎ、汚染のリスクを軽減し、内部を保護します。 作動部品に腐食性媒体が付着する可能性があります。優れたシール性能、滑らかな内面、柔軟性を備えています。 操作オプションに加えて、AVM サニタリー手動空気圧作動ダイヤフラム バルブは、信頼性の高いソリューションを提供します。 高い衛生基準、プロセスの安全性、長期的な動作安定性を必要とする用途に最適です。

衛生的な隔膜隔離技術

AVM サニタリー ダイヤフラム バルブの主な利点は、完全な媒体分離構造です。柔軟な ダイヤフラムはプロセス流体と機械的動作コンポーネントの間の障壁として機能し、 製品は衛生的なバルブ本体とダイヤフラム表面にのみ接触します。

パッキンシールを使用する従来のバルブと比較して、ダイアフラム構造により潜在的な漏れポイントが排除されます。 茎の動きによって引き起こされます。この設計により、汚染管理が大幅に改善され、バルブが特に優れたものになります。 滅菌処理、腐食性液体の取り扱い、および厳密な製品保護が必要な用途に適しています。

ダイヤフラムはまた、アクチュエータ、ステム、ボンネットを攻撃的な化学物質や敏感な物質との直接接触から保護します。 プロセス流体を保護し、耐用年数を延ばし、メンテナンス頻度を減らします。

動作原理

AVM サニタリー手動空気圧作動ダイヤフラム バルブは、柔軟なダイヤフラムの垂直方向の動きによって動作します。 手動操作または空気圧作動によって制御されます。

閉じるプロセス中、バルブステムはダイヤフラムをバルブシートに接触するまで下方に押します。の ダイアフラムの弾性変形により、信頼性の高い密閉バリアが形成され、液体の流れが止まり、液体の流れが妨げられます。 内部漏れ。

開くと、ダイヤフラムが弁座から離れるように上方に移動し、流路が復元され、 処理媒体がバルブをスムーズに通過できるようにします。

プロセス媒体はアクチュエータ機構から完全に隔離されたままであるため、バルブは優れた性能を発揮します。 耐食性、安定したシール性能、耐用年数にわたる衛生性の向上を実現します。

主な機能と利点

信頼性の高い遮断性能

柔軟なダイヤフラムは、従来のパッキンシステムに依存せずに優れたシール機能を提供します。の バルブは安定した遮断性能を発揮し、内部漏れを防ぎ、確実な動作を保証します。 要求の厳しい液体処理アプリケーション。

プロセスメディアの完全な分離

ダイヤフラムは、プロセス液体とバルブ作動コンポーネントの間に完全な隔離バリアを形成します。これ 汚染を防ぎ、腐食のリスクを軽減し、攻撃的または敏感な物質から機械構造を保護します。 メディア。

衛生的なデッドスペースのない設計

最適化された内部流路により、製品保持領域が最小限に抑えられ、汚染の蓄積リスクが軽減されます。 滑らかな製品接触面により洗浄手順が簡素化され、CIP/SIP 互換の衛生的な処理がサポートされます。 システム。

低圧力損失流路

ストレートスルーバルブ設計により、乱流と圧力損失が低減され、効率的な液体の流れが提供されます。これ 搬送効率の向上と安定したプロセスパフォーマンスの維持に貢献します。

耐食性ステンレス鋼構造

バルブは高品質の SS316L ステンレス鋼で製造されており、さまざまなダイヤフラムを装備できます。 さまざまな耐薬品性、温度、プロセス要件を満たす材料を提供します。

簡単なメンテナンスとダウンタイムの削減

交換可能なダイヤフラム設計により、メンテナンス担当者は、シール部品を変更せずにシールコンポーネントを交換できます。 バルブの組み立てが完了しました。これにより、メンテナンスコストが削減され、生産効率が向上します。

柔軟な自動化オプション

このバルブは手動および空気圧操作構成で使用できます。オプションの位置フィードバックインジケーター、 センサーと防爆アクチュエータにより、PLC、DCS、自動プロセス制御システムとの統合が可能になります。

GMP製造のための衛生設計

AVM サニタリー手動空気圧作動ダイヤフラム バルブは、衛生的な処理原則に従って設計されており、 GMP 指向の生産環境をサポートします。 FDA 準拠のダイヤフラム材料を使用して、厳しい基準を満たすことができます。 製薬、食品、バイオテクノロジー業界の要件。

衛生的な構造により、メーカーは製品の純度を維持し、洗浄の検証を簡素化し、洗浄コストを削減できます。 汚染リスクを軽減し、プロセス全体の信頼性を向上させます。

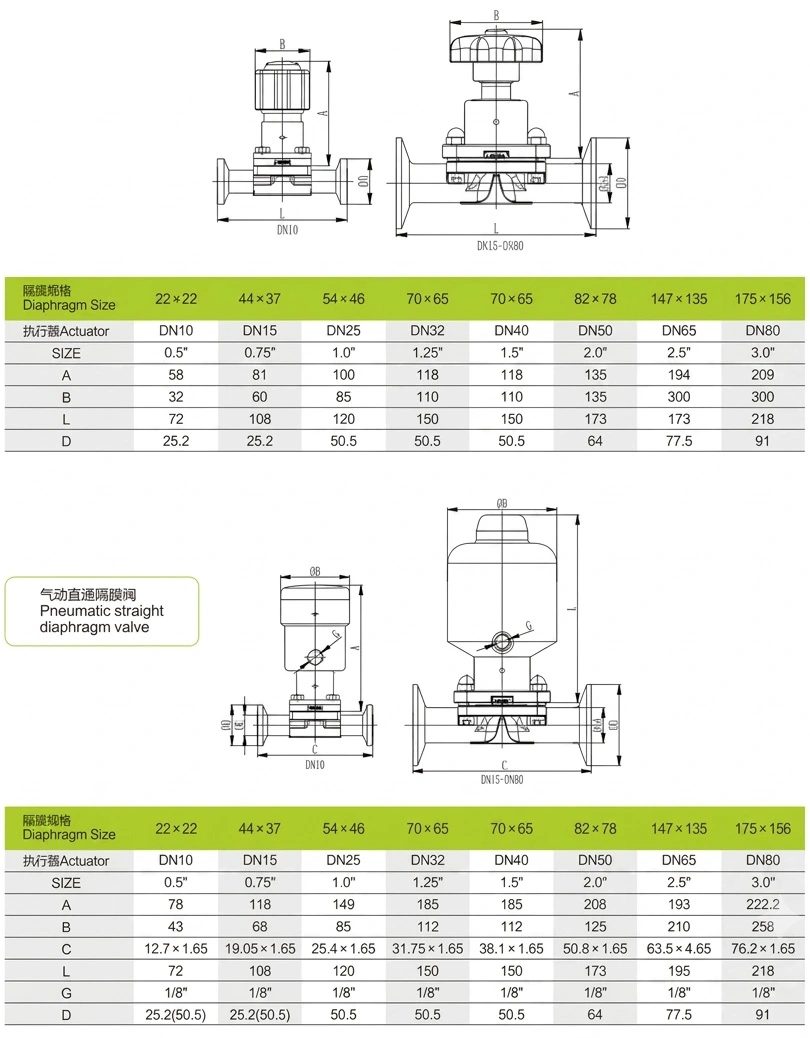

技術仕様

代表的な用途

製薬産業

AVM サニタリー ダイヤフラム バルブは、精製水を含む医薬品液体処理システムで広く使用されています。 システム、注射用水 (WFI) システム、API 処理ライン、CIP/SIP 洗浄システム、滅菌液 アプリケーションを転送します。ダイヤフラム隔離構造により製品の汚染を防ぎ、内部を保護します。 腐食性の医薬品媒体からの成分を含まないため、高純度の製造環境に適しています。

バイオテクノロジー産業

バイオテクノロジー生産において、バルブは発酵システム、細胞培養プロセス、 滅菌液体処理および生物医薬品処理装置。プロセス媒体間の完全な分離 および操作メカニズムは、プロセスの完全性を維持し、敏感な生物学的物質の汚染リスクを軽減するのに役立ちます。 アプリケーション。

食品・飲料業界

サニタリーダイヤフラムバルブは、乳製品加工や飲料における衛生的な液体の移送と流量制御に適しています。 生産、シロップ移送、および食品成分システム。滑らかな内面と FDA 準拠のシーリング オプションは簡単な洗浄をサポートし、連続生産中の食品安全基準の維持に役立ちます。

化学および水処理産業

耐食性 SS316L 構造と複数のダイヤフラム材料の選択により、バルブは酸用に設計されています。 およびアルカリ移送、ファインケミカル処理、化学薬品投与システム、超純水システム、およびプロセス水 信頼性の高いシールと耐薬品性が必要とされる分布。

お客様のアプリケーションのフィードバック

薬液処理システム – 衛生管理の向上

製薬メーカーは、精製水および液体移送システムに AVM サニタリー ダイヤフラム バルブを使用しました。の 顧客は、信頼性の高い遮断性能、簡単な清掃、頻繁な使用時の汚染リスクの軽減を求めていました。 CIP/SIP オペレーション。

設置後のバルブは安定したシール性能を発揮し、メンテナンスの簡素化とプロセスの改善を実現しました。 ダイヤフラム絶縁設計と衛生的なステンレス鋼構造による信頼性。

食品加工ライン – メンテナンスのダウンタイムの削減

食品加工の顧客は、液体成分の移送用途に AVM サニタリー ダイヤフラム バルブを選択しました。の 滑らかな内部構造と FDA 準拠のシーリング素材により、洗浄効率が向上し、安全性が維持されます。 生産条件。

お客様からのフィードバックでは、動作の安定性が向上し、定期的な清掃時のダウンタイムが短縮されたことがわかりました。 メンテナンス。

バイオテクノロジーの応用 – 強化された製品保護

バイオテクノロジーの顧客は、AVM ダイヤフラム バルブを滅菌液体処理装置に適用しました。完全な別離 プロセス媒体と操作コンポーネントの間の距離を調整することで、汚染リスクを最小限に抑え、一貫したプロセスを維持できます。 パフォーマンス。

AVMサニタリーダイヤフラムバルブのメリット

AVM サニタリー手動空気圧作動ダイヤフラム バルブは、衛生的な設計と信頼性の高いダイヤフラム シールを組み合わせています。 テクノロジーと柔軟な自動化機能により、液体処理業界に信頼できるソリューションを提供します。

このバルブは、メーカーがより安全な操作、汚染管理の改善、メンテナンスの削減を実現するのに役立ちます。 医薬品、バイオテクノロジー、食品、飲料、化学品における安定した生産実績 アプリケーション。

よくある質問

1. サニタリーダイヤフラムバルブは何に使用されますか?

サニタリー ダイヤフラム バルブは、製薬、製薬における液体の衛生的な遮断と流量制御のために設計されています。 バイオテクノロジー、食品、飲料、化学処理システムでは、清潔さ、製品の保護、 汚染防止は重要です。

2. ダイヤフラムの材質は何がありますか?

AVM は、PTFE、EPDM、シリコン、FKM などの複数のダイヤフラム材料オプションを提供します。さまざまな素材を使用できます プロセス媒体、温度要件、化学的適合性に応じて選択されます。

3. Can the diaphragm valve be automated?

はい。バルブには、空気圧アクチュエータ、位置フィードバックインジケータ、センサー、および防爆を装備することができます。 自動生産ラインやインテリジェント制御システムに統合するためのアクチュエーター システム。

4. どのような接続タイプが利用可能ですか?

このバルブは、DIN、ASME、BS、3A などの規格に準拠したトライクランプ、フランジ、突合せ溶接接続をサポートしています。 さまざまな衛生配管要件を満たします。

5. 標準的な納期はどれくらいですか?

バルブの仕様にもよりますが、標準納期はご注文確認後約2～4週間となります。 アクチュエータの構成とカスタマイズの要件。
