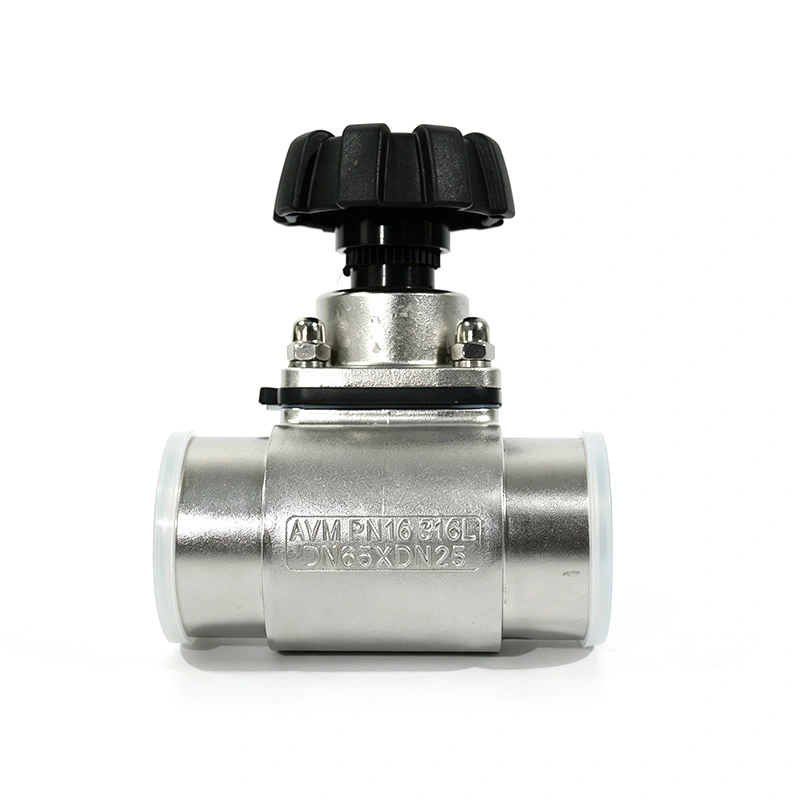

サニタリー三方ダイヤフラムバルブ

単純なオン/オフ制御のみを提供する標準の 2 方向ダイヤフラム バルブとは異なり、3 方向構成により、 オペレーターを使用して、異なるパイプライン間のプロセス フローを迂回、結合、または選択します。ダイヤフラムは完全な プロセス媒体と操作機構の間の障壁となり、汚染や外部漏れを防ぎます。 信頼性の高い CIP および SIP クリーニングをサポートします。

サニタリー 3 ウェイ ダイヤフラム バルブは、滑らかな電解研磨が施された 316L ステンレス鋼から製造されています。 製品接触面に優れており、さまざまなプロセス制御用に手動または空気圧による作動を装備可能 要件。

フローの切り替えと分配

3 ポート構造により、AVM バルブは単一のバルブ アセンブリから複数のプロセス ルートを管理できます。 選択した本体構成と操作位置に応じて、バルブは流体を 1 つの入口から次の入口に導くことができます。 出口、または異なるラインからの流れを共通の出口に結合します。

この構成は、生産システムで原料や培地を頻繁に選択する必要がある場合に特に便利です。 複数の個別の遮断バルブを設置することなく、移送、パイプラインの切り替え、またはバッチ切り替えを行うことができます。

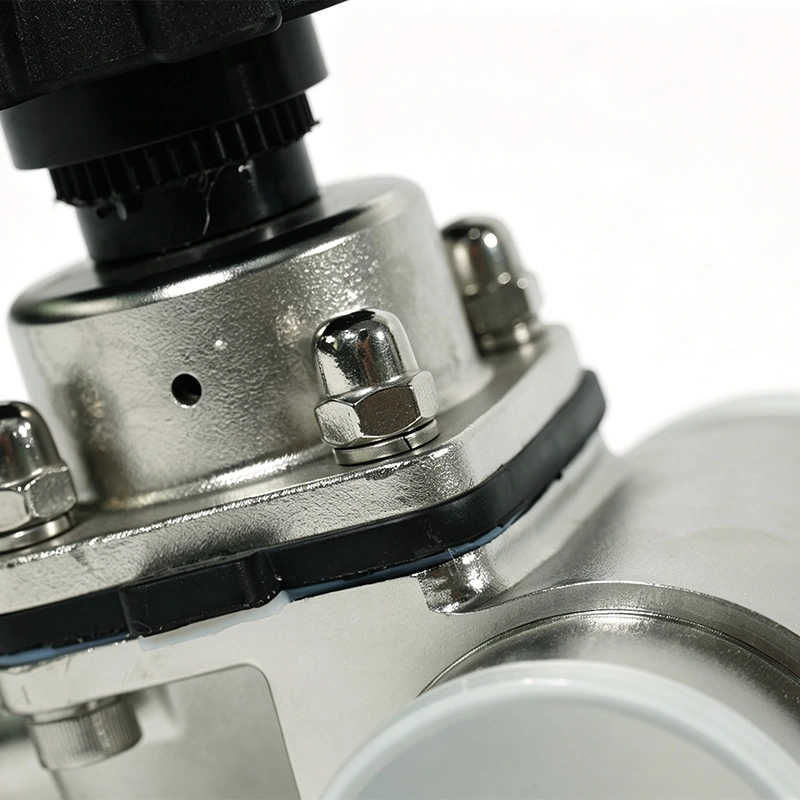

衛生的な隔膜隔離

柔軟なダイヤフラムがプロセス流体をバルブステムとアクチュエータから分離し、 耐汚染性のシーリングバリア。この設計により、ステム周囲の従来のパッキンが不要になります。 繰り返しのスイッチング操作中のプロセスリークを防ぐのに役立ちます。

また、滑らかな内部形状により、液体が閉じ込められる領域が減り、洗浄が容易になり、 製品の回収率が向上しました。

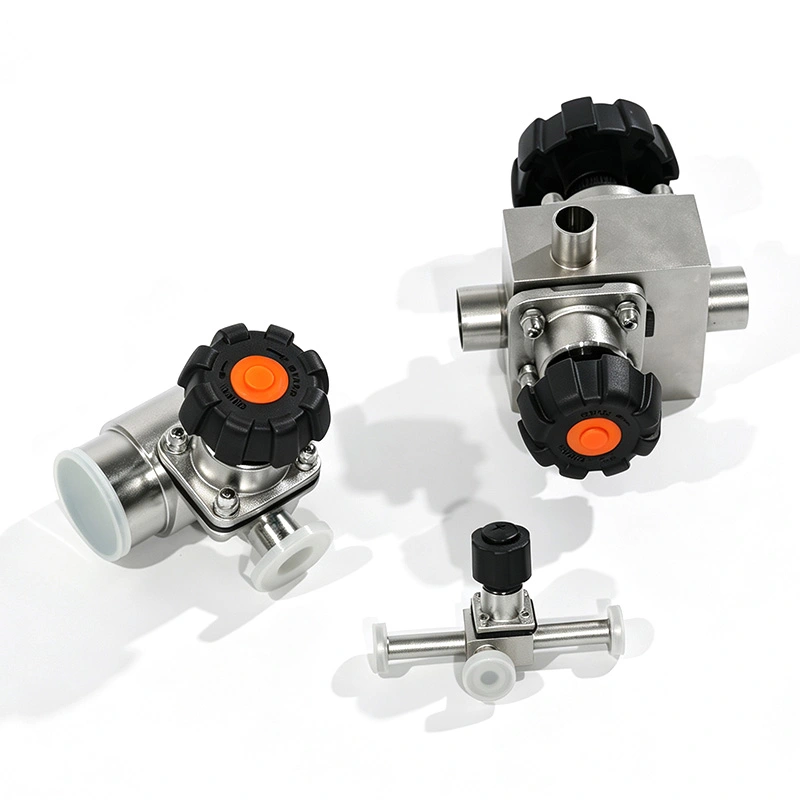

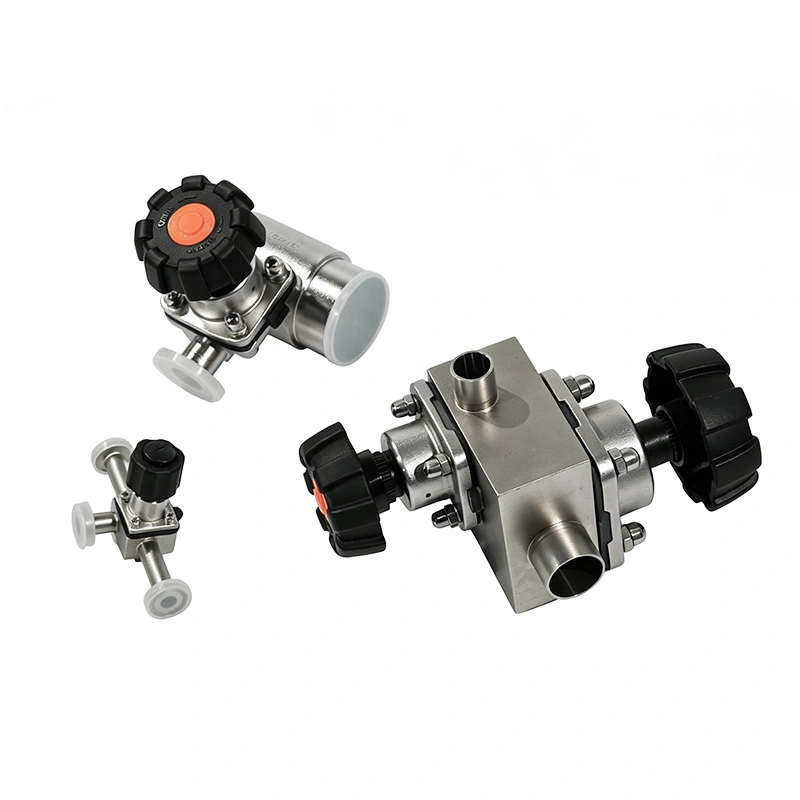

T ボディおよび L ボディのオプション

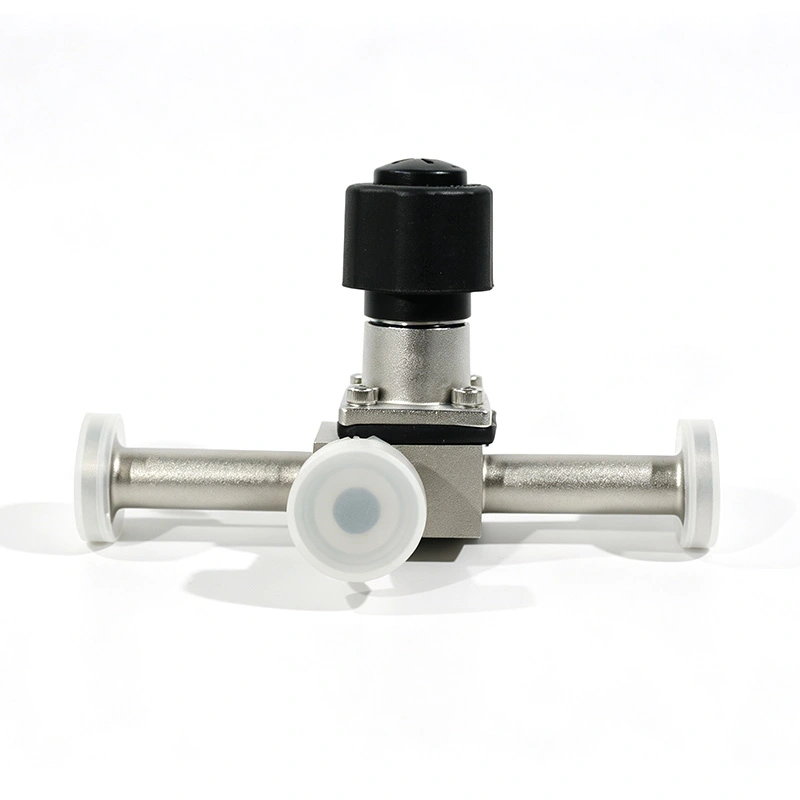

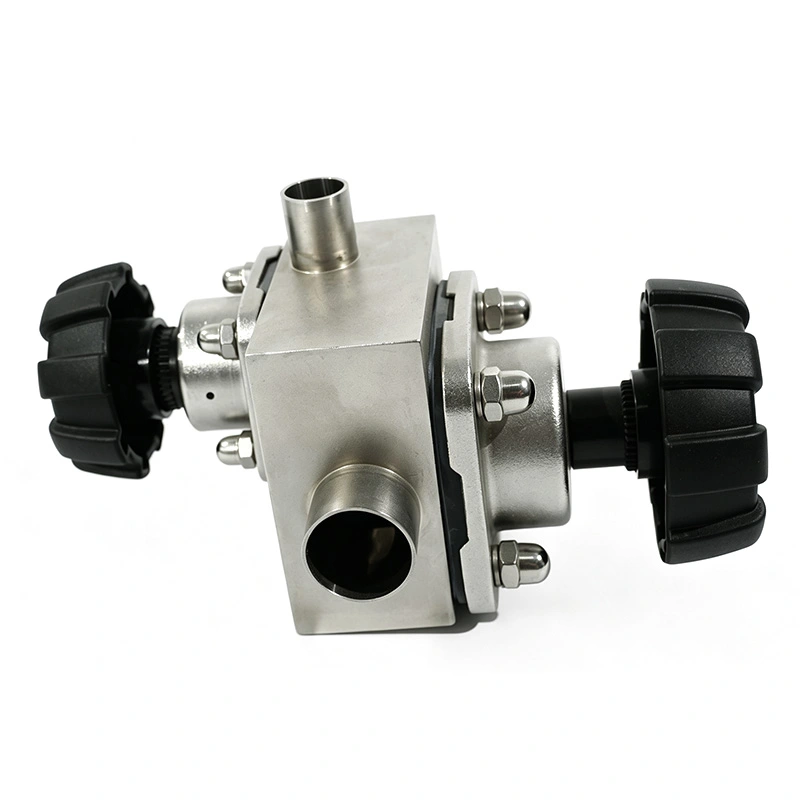

AVM サニタリー 3 方ダイヤフラム バルブは、さまざまな流路に適合する T ボディ設計と L ボディ設計で利用可能です 要件。 T ボディ構成は、接続された 3 つの間の流れを分配または結合するのに適しています。 一方、L ボディ構成は、パイプライン間の方向切り替えが必要なアプリケーションに適しています。 2つの流路。

迅速な取り付けとクリーニング

衛生的なトライクランプまたは突合せ溶接接続により、設置とメンテナンスが簡素化されます。製品との接触面は次のようになります。 Ra ≤ 0.4 μm まで電解研磨されており、残留物の残留を軽減し、衛生的な生産をサポートします。

このバルブは CIP および SIP 手順と互換性があり、頻繁に洗浄が必要な生産ラインに適しています。 そして滅菌が必要となります。

信頼性の高いプロセス制御

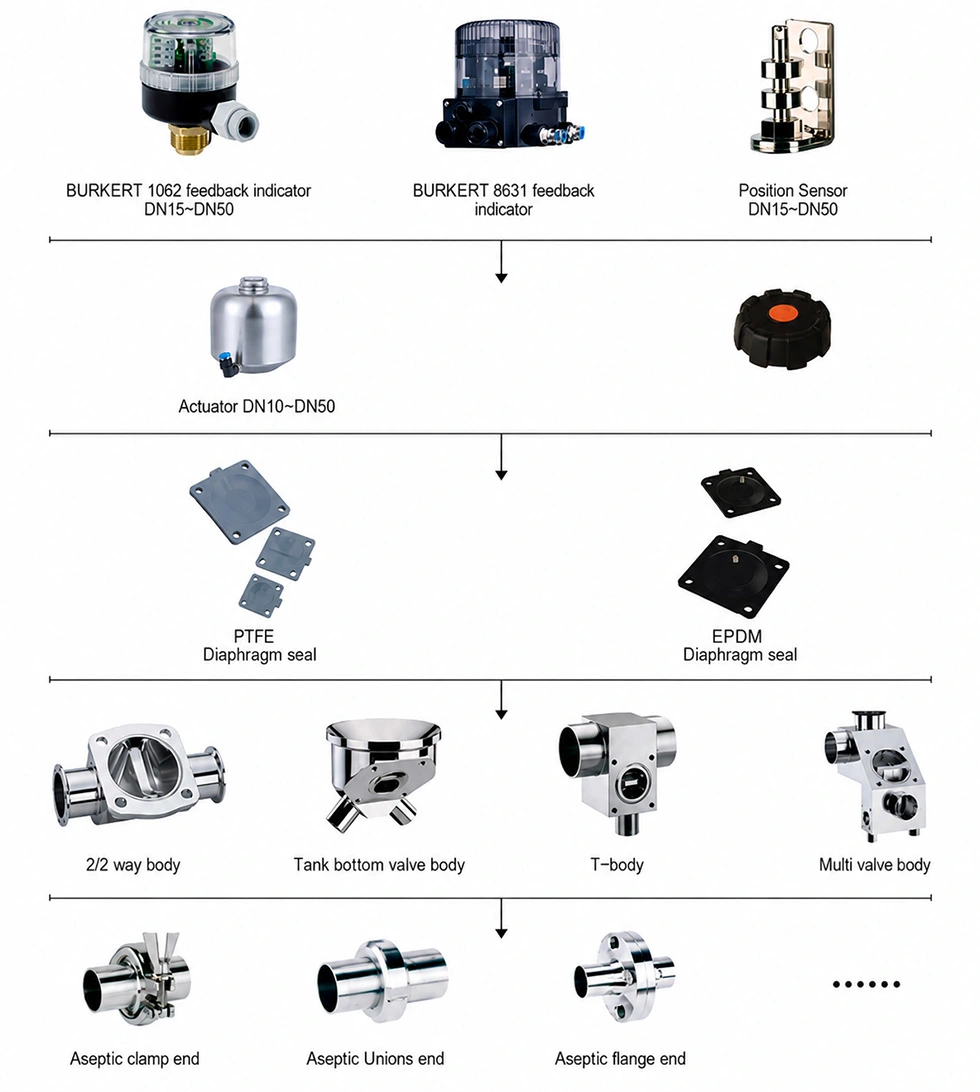

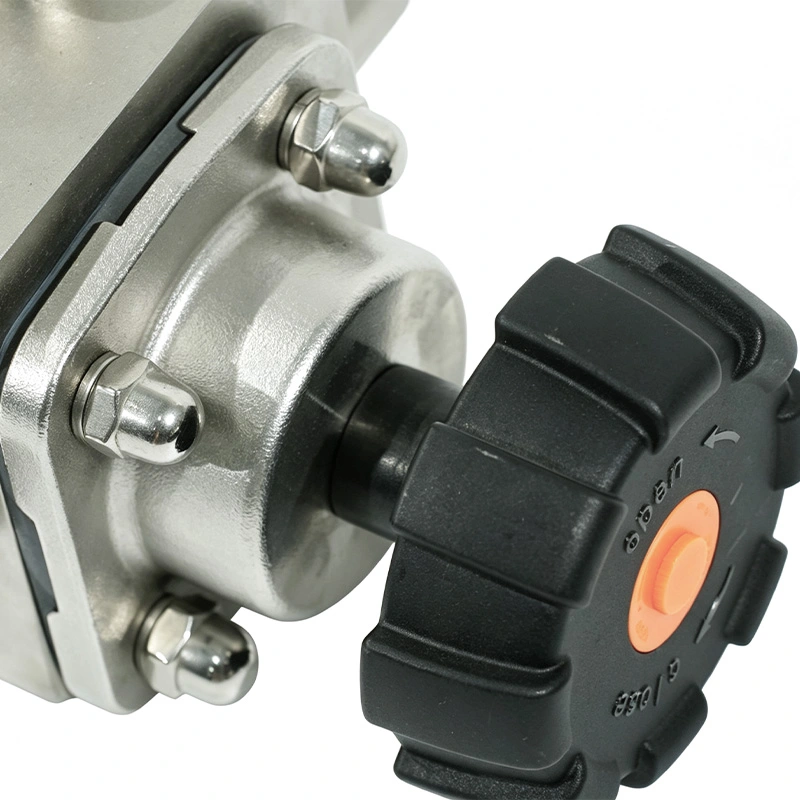

バルブは、簡単なプロセス システムの場合は手動で操作することも、空気圧アクチュエータを装備して、 自動切り替え。空気圧操作により、PLC ベースの制御システムとの統合が可能になり、バルブを 自動バッチ処理や複数行のメディア配布に適しています。

代表的な用途

AVM サニタリー 3 方ダイヤフラム バルブは、医薬品の液体移送、バイオテクノロジー処理、ワクチンに使用されます。 生産、乳製品加工、飲料製造、食品成分の取り扱い、その他の無菌流体システム 衛生的な流れの分配と信頼性の高い隔離が必要な場所。

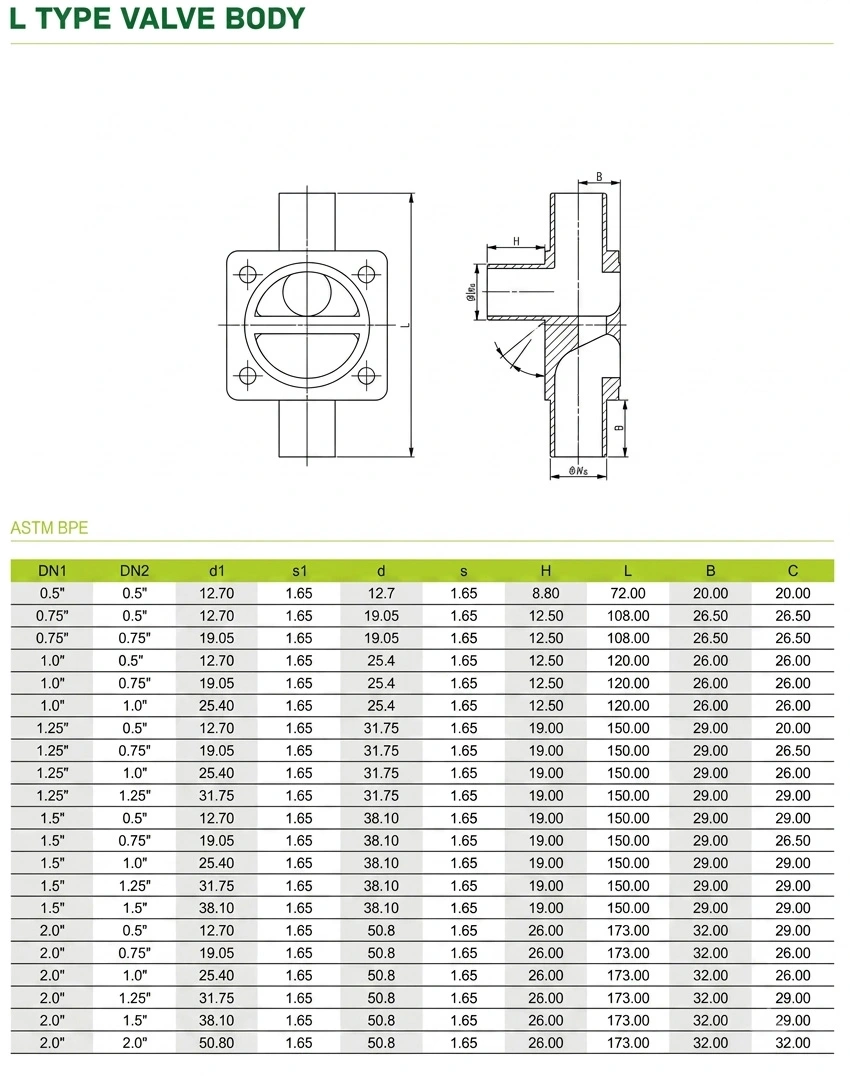

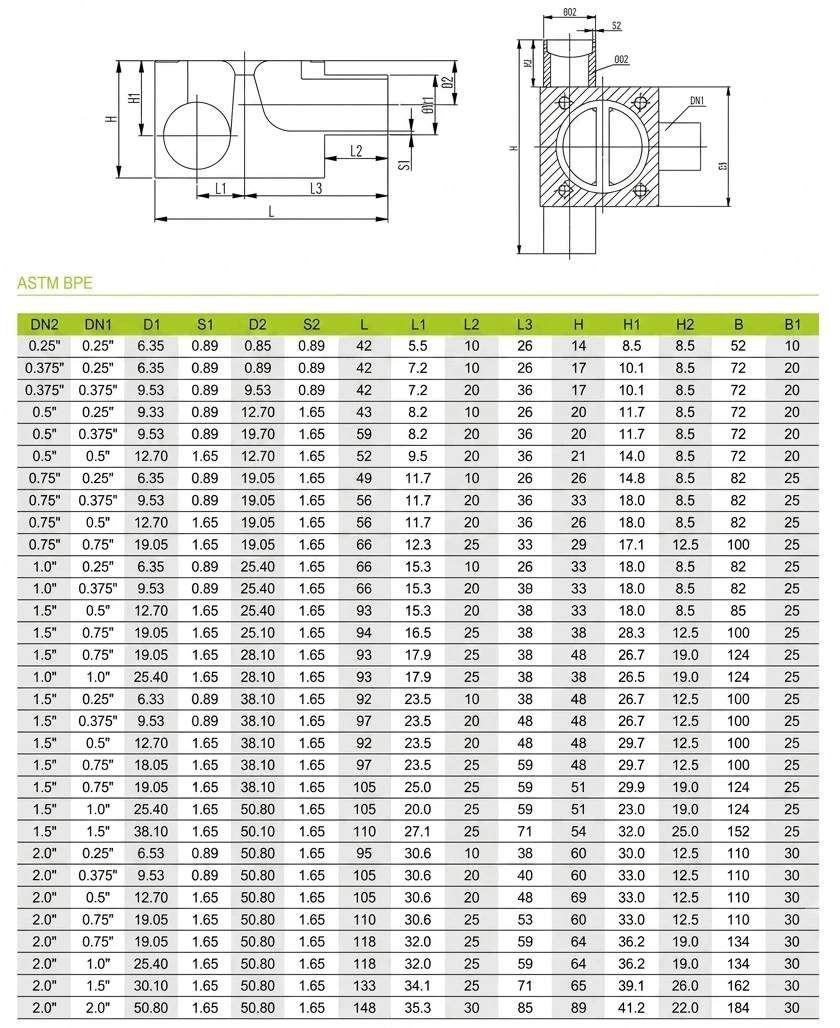

技術仕様

お客様のアプリケーション例

バイオ医薬品の生産ラインでは、複数の栄養素の供給を切り替えるために 1 つの衛生的なバルブ アセンブリが必要でした。 準備容器。 AVM サニタリー 3 ウェイ ダイヤフラム バルブにより、オペレーターはさまざまなメディア ソースを選択できるようになりました 密閉された衛生的なプロセス経路を維持しながら。 T ボディ構成により、個体数が減少しました。 バルブが不要になり、バッチ切り替え時のパイプラインの洗浄が簡素化されました。

よくある質問

3方ダイヤフラムバルブは何に使用されますか?

これは、接続された 3 つのパイプライン間で衛生的なプロセス流体を迂回、結合、または切り替えるために使用されます。

T体設計とL体設計の違いは何ですか?

T ボディは三方向分配または合流の流れに適しており、L ボディは一般に方向性のある流れに使用されます。 2つの流路を切り替えます。

バルブは医薬品製造に使用できますか?

はい。 AVM バルブは衛生的で無菌的な用途向けに設計されており、GMP 指向の処理、CIP、および SIP クリーニング要件。
