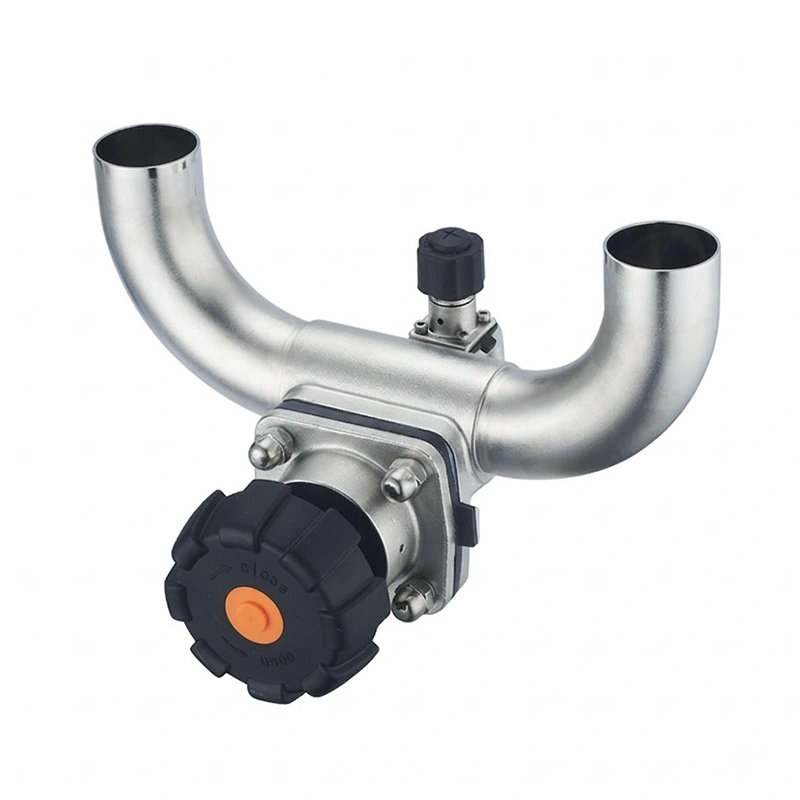

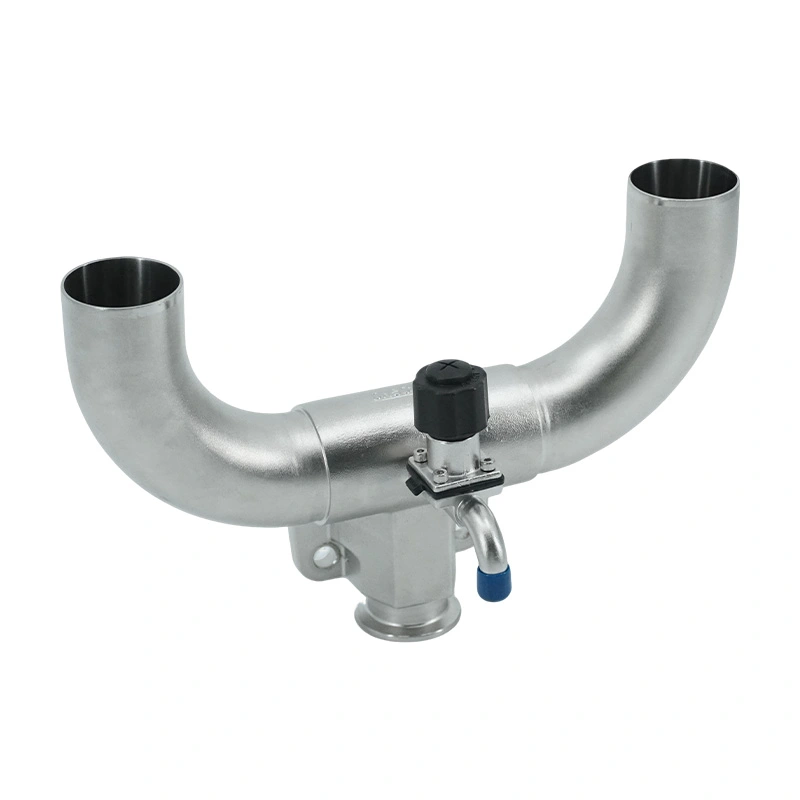

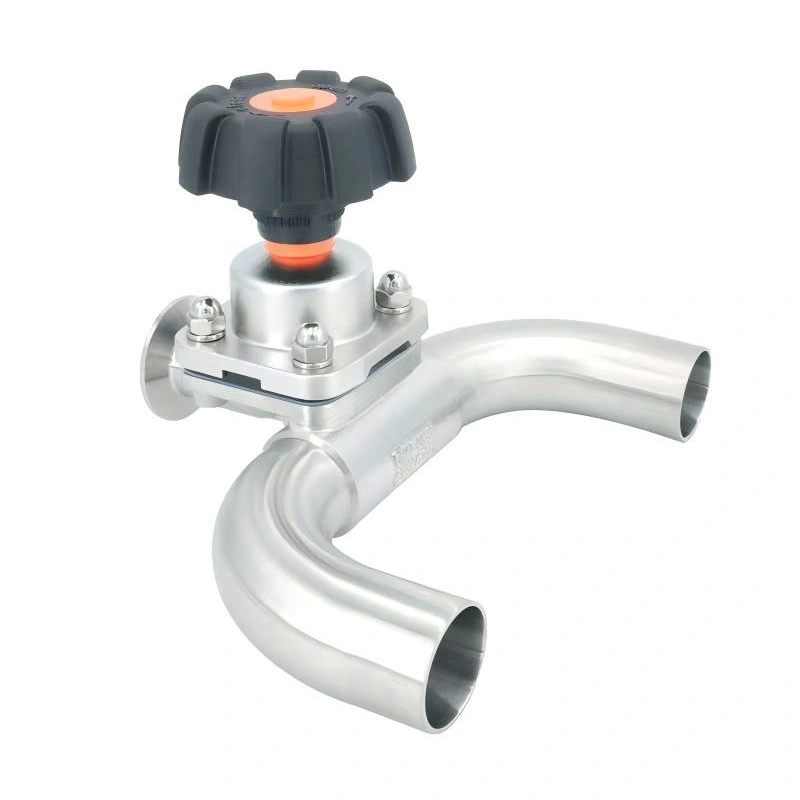

サニタリーU型ダイヤフラムバルブ

複雑な分岐構造や多数の溶接部を備えた従来のダイヤフラムバルブと異なり、U字型ボディを採用 停滞領域の少ない合理化されたプロセス チャネルを作成します。これにより、サニタリーU字型ダイヤフラムバルブが完成します。 製薬、バイオテクノロジー、食品、飲料、乳製品、化粧品、高純度化学用途に適しています 信頼性の高い CIP および SIP パフォーマンスが必要です。

精密に仕上げられた製品接触面を備えた衛生的なステンレス鋼製、AVM U 字型ダイヤフラム バルブは、要求の厳しい生産において、信頼性の高い遮断、優れた排水性、安定した衛生性能を提供します。 環境。

製品の特徴

排水性を高める一体型U字型バルブボディ

AVM U 字型ダイヤフラム バルブの主な利点は、一体化された湾曲した本体設計です。内部流路 バルブ分岐周囲の停滞領域と不要な材料の滞留を減らすように最適化されています。と比較して 従来のバルブ構成と異なり、U 字型構造により媒体の動きがよりスムーズになり、より効果的になります。 処理後は自己排出します。

内部接続ポイントの数が減ったことにより、洗浄が簡素化され、残留物のリスクが軽減されます。 プロセスライン内に残留します。このため、このバルブは頻繁に使用するアプリケーションにとって特に価値があります。 製品の切り替えと厳格な衛生要件。

衛生的な隔膜隔離技術

柔軟なダイヤフラムは、シール部品として、またプロセス媒体と動作媒体間の障壁として機能します。 仕組み。動作中、プロセス流体はバルブステムおよびアクチュエータコンポーネントから隔離されたままになります。 汚染リスクを軽減し、従来のパッキンに伴う外部漏れの問題を排除します。 構造物。

この構成は、信頼性の高いメディア分離を提供すると同時にメンテナンスを簡素化し、次の用途に適しています。 医薬品液体、精製水、生物学的媒体、その他の高純度プロセス流体。

無菌処理のための低デッドレッグ設計

バルブの内部形状は、使用後に液体や製品の残留物が残る可能性のある領域を最小限に抑えるように設計されています。 生産。流路が滑らかになると排水が改善され、微生物の繁殖や繁殖の可能性が軽減されます。 生産バッチ間の相互汚染。

製薬メーカーやバイオテクノロジーメーカーにとって、このデッドレッグの少ない構成により、洗浄の検証が簡素化されます。 繰り返しの CIP および SIP サイクル中に一貫した衛生パフォーマンスをサポートします。

信頼性の高いダイヤフラムシール

バルブが閉じると、ダイヤフラムがバルブシートに押し付けられ、流れを横切る安全なバリアが形成されます。 パス。柔軟なシール要素により、シール間の分離を維持しながら安定した遮断性能が得られます。 プロセス流体と動作メカニズム。

バルブ全体を交換せずに、メンテナンス要件に応じてダイヤフラムを交換することもできます。 組み立てが容易で、サービス時間と長期的なメンテナンスコストの削減に役立ちます。

衛生的なステンレス鋼構造

AVM U 字型ダイヤフラム バルブは、SUS304、SUS304L、SUS316、および SUS316L ステンレス鋼構成で利用できます。のために より高い耐食性と製品純度が要求される用途、製品接触にはSS316Lが適しています コンポーネント。

製品接触面は機械研磨または電解研磨して Ra <0.4 μm にすることができ、滑らかな表面を実現します。 残留物の付着を軽減し、衛生的な生産要件をサポートします。

動作原理

AVM サニタリー U 字型ダイヤフラム バルブは、柔軟なダイヤフラムの垂直方向の動きによってプロセス フローを制御します。 アクチュエータがバルブステムを持ち上げると、ダイヤフラムがバルブシートから離れ、U字型の流れが開きます。 チャネルを介してプロセス媒体がバルブを通過できるようにします。

バルブステムが下降すると、ダイヤフラムが精密加工されたバルブシートに押し付けられ、バルブが閉じます。 流路。ダイヤフラムはプロセス流体を作動機構、バルブから完全に分離するため、 ステム漏れやメディア汚染のリスクを軽減しながら、クリーンなプロセスパスを維持します。

一体化された U 字型ボディは、残留媒体を出口に誘導することで排水をさらに改善します。 停滞した領域にとどまることを可能にします。

アプリケーションと産業

医薬品製造

AVM U 字型ダイヤフラム バルブは、製薬プロセス配管、精製水システム、WFI システム、 滅菌液体移送、API 処理、および衛生的な流れ分配と信頼性が必要なその他のアプリケーション 隔離が必要です。

バイオテクノロジーと無菌処理

このバルブは、バイオリアクター、発酵システム、細胞培養装置、滅菌処理ライン、 デッドレッグの少なさと効果的な CIP/SIP クリーニングが重要なその他のバイオテクノロジー システム。

食品、乳製品、飲料の加工

サニタリーな流路により、バルブは乳製品、飲料、液体食品原料、醸造に適しています。 システム、および信頼性の高い洗浄と排水を必要とするその他の衛生的な処理アプリケーションに最適です。

高純度の化学および化粧品の処理

AVM U 字型ダイヤフラム バルブは、高純度の化学薬品、化粧品原料、特殊液体などにも使用できます。 耐食性、洗浄性、製品保護が重要なその他のプロセス媒体。

技術仕様

お客様のアプリケーションケース

医薬品加工施設では、滅菌液体の分配に AVM サニタリー U 字型ダイヤフラム バルブが使用されていました。 従来のバルブ接続では、接続後の分岐部分の周囲に残留液が残るシステムでした。 掃除。 U 字型のバルブ構成により、よりスムーズな排水経路が提供され、作業中の製品の滞留が軽減されました。 CIP サイクルにより、お客様の洗浄の一貫性が向上し、日常のメンテナンスが簡素化されます。

AVM サニタリー U 字型ダイヤフラム バルブを選ぶ理由

AVM サニタリー U 字型ダイヤフラム バルブは、排水性とデッドレッグが低いプロセス システム向けに開発されました。 パフォーマンスは、単に流体の流れを制御することよりも重要です。一体型のU字型ボディ、フレキシブルなダイヤフラム 絶縁性、滑らかな製品接触面、CIP/SIP 互換性により、メーカーに実用的なソリューションを提供します よりクリーンで、より効率的で、メンテナンスが容易な衛生的なプロセス配管を求めています。

よくある質問

U字型ダイヤフラムバルブは何に使用されますか?

U 字型ダイヤフラム バルブは、製薬業界での衛生的な流量制御、分配、分離に使用されます。 バイオテクノロジー、食品、飲料、化粧品、高純度処理システムなど。

U字型のボディデザインの利点は何ですか？

U 字型のボディは、よりスムーズな内部流路を提供し、排水を改善し、デッドレッグと製品を削減します。 保持。これにより、汚染のリスクが軽減され、CIP/SIP の洗浄効率が向上します。

AVM U 字型ダイヤフラム バルブは製薬用途に適していますか?

はい。バルブは衛生的な処理環境向けに設計されており、衛生的な材料で製造できます。 研磨された製品接触面、および医薬品および無菌用途に適した接続標準。
