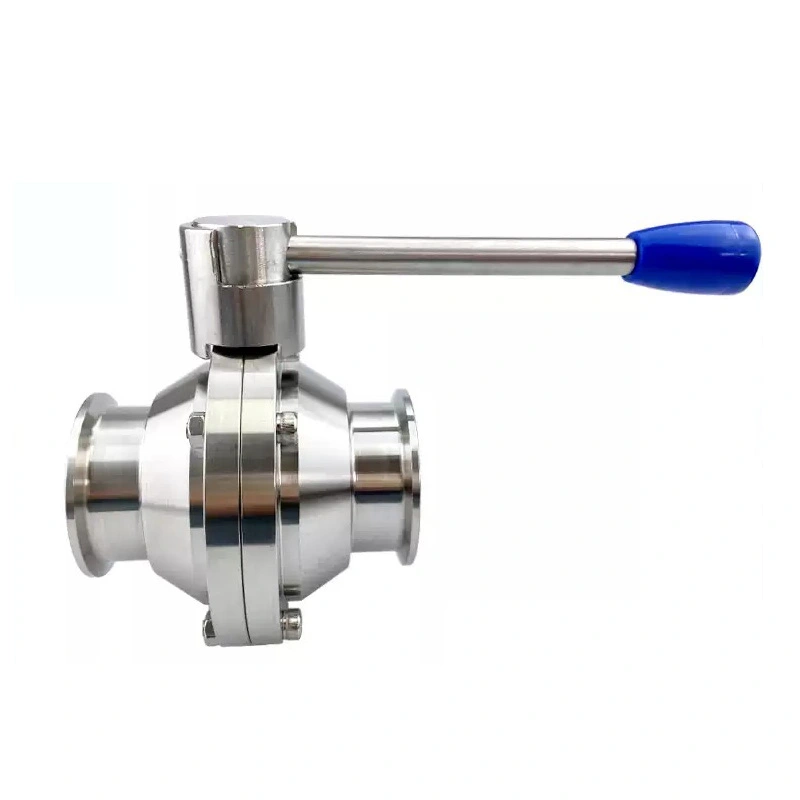

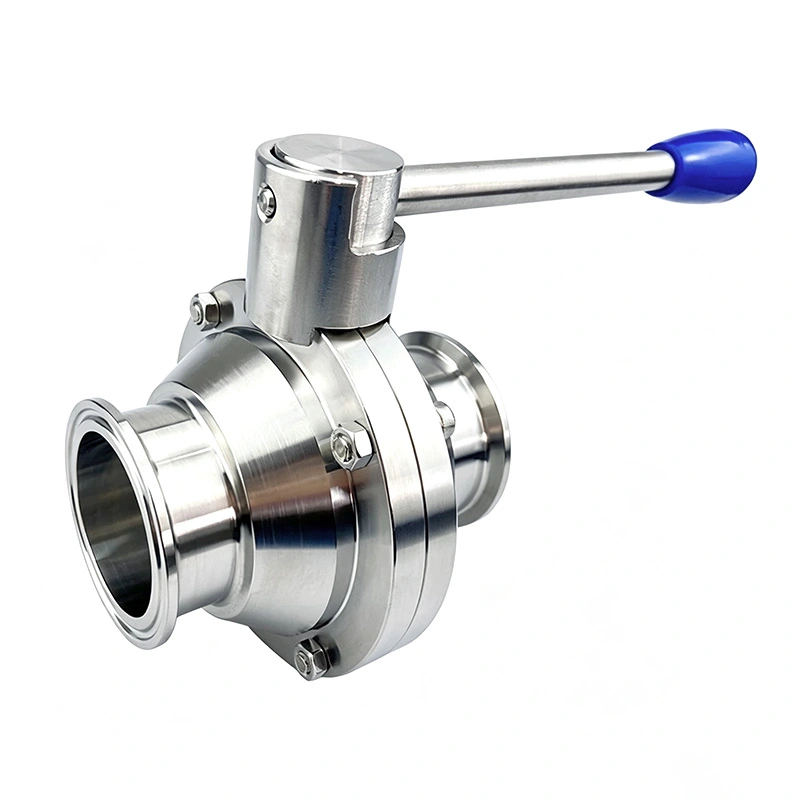

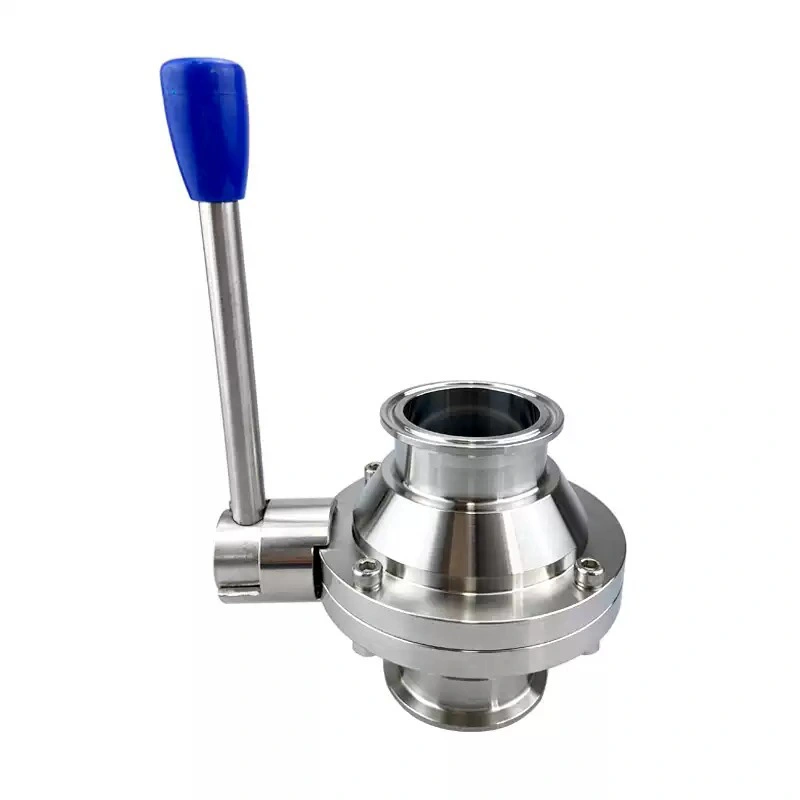

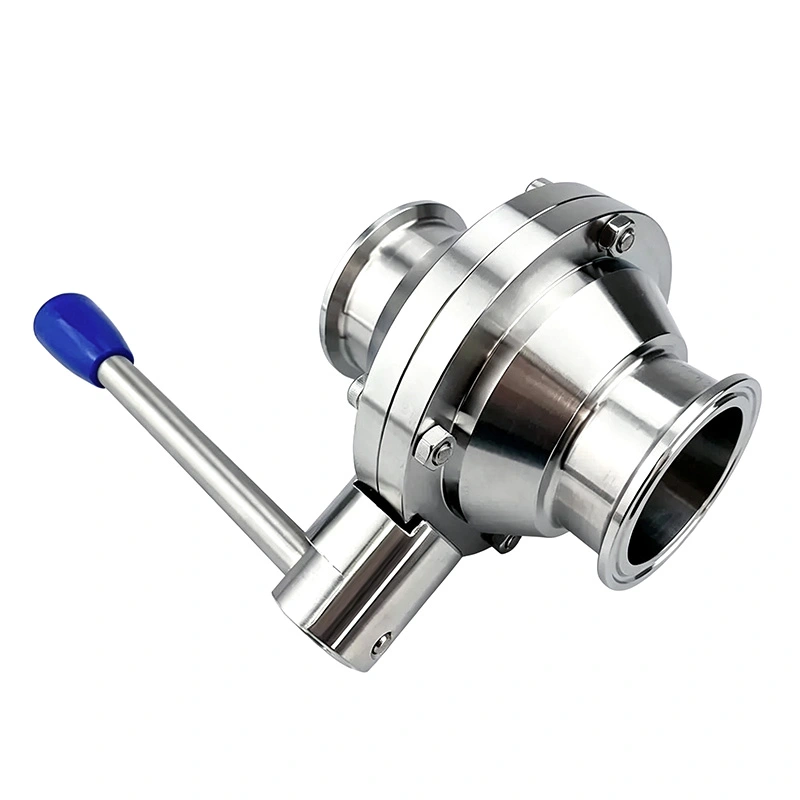

サニタリーバタフライ型ボールバルブ

サニタリーバタフライタイプボールバルブは、手動および自動の操作構成で使用できます。ステンレス製 スチール構造と衛生的な流路により、食品および飲料、乳製品、医薬品、 バイオテクノロジー、化粧品、および互換性のあるファインケミカル処理システム。

流量調整

1. 調整可能な流量開口部

内部のバタフライ型ボールは、バルブの回転に応じて有効流路面積を変化させます。これにより、オペレーターは、 生産要件に応じて、完全に開いた位置と完全に閉じた位置の間でプロセス フローを調整します。

2. 粘性液体の制御

比較的開いた流路は、過度の流量制限が発生する可能性がある高粘度の製品に適しています。 転送パフォーマンスに影響します。一般的な用途には、乳製品、流動食品、化粧品配合物、および 互換性のあるプロセス液体。

3. 粒子含有液体

サニタリーバタフライタイプボールバルブは、浮遊粒子や柔らかい粒子を含む特定の液体媒体に使用できます。 粒子径、濃度、粘度、温度、流量を確認してバルブを選定してください。 特定のプロセス用。

手動操作

1. 12 ポジションハンドル

12 ポジションのハンドルにより、約 15° ずつ調整できるため、オペレータは繰り返し可能な調整を選択できます。 中間の流れの位置。手動による細かな流量調整が必要な工程に適しています。

2. 4 ポジションプルハンドル

4 ポジションのプル ハンドルは、簡単な手動調整のためにいくつかの定義された操作位置を提供します。それは プロセスが継続的な調整ではなく、所定の流量設定を使用する場合に適しています。

3. ハンドルの選択

必要な調整精度に応じてハンドル形状を選択してください。 12 ポジションバージョンは、 4 ポジション バージョンはより単純な流量設定に適していますが、より細かい手動調整に適しています。

空気圧および電気操作

1. 空気圧作動

空気圧アクチュエータは圧縮空気の動きを約 90°の回転運動に変換し、迅速なバルブの動作を可能にします。 ポジショニング。空気圧制御システムを備えた生産ラインに最適です。

2. 電気作動

電気作動は、プロセスでバルブの位置を電気的に制御する必要がある場合、または次の場合に選択できます。 圧縮空気は使用できません。

3. 自動制御

作動バルブは PLC およびその他の制御システムと統合できるため、バルブの位置を連動させることができます。 ポンプ、タンク、充填装置、その他のプロセス機械を使用します。

内部流動構造

1. バタフライ型ボール

内部ボールは、回転中に制御可能な流れの開口部を提供するように特別な形状になっています。これにより、バルブが パイプラインの遮断に加えて流量調整を実行します。

2. 流量制限の軽減

バルブが全開位置に近づくと、流路は比較的遮るもののないルートを提供します。 プロセス媒体を保護し、液体移送時の不要な抵抗を軽減します。

3. 中間フロー制御

ボールが完全に開いた位置から遠ざかる方向に回転すると、利用可能な流れの面積が減少します。これにより、 別途調整弁を必要とせずに中間流量制御機能を実現します。

材質とシーリング

1. SUS304ステンレス鋼

SUS304 は、食品、飲料、化粧品、一般衛生加工用途に適しています。 標準の耐食性はプロセス要件を満たしています。

2. SUS316Lステンレス鋼

より高い耐食性と厳しい製品接触条件には、SUS316L を選択できます。 材料要件が必要です。

3. シール材の選定

シール材は、プロセス媒体、温度、洗浄剤、および洗浄剤に応じて選択する必要があります。 滅菌条件。適切な製品を要求する場合、購入者は実際の動作条件を提供する必要があります。 構成。

動作原理

1. オープンポジション

内部流路がパイプラインと整列している場合、バルブは、パイプラインに利用可能な最大流量面積を提供します。 メディア転送を処理します。

2. 調整位置

ボールが中間位置まで回転すると、流れの領域が部分的に制限されます。この位置は次の目的で使用されます。 必要な生産条件に応じてプロセスフローを制御します。

3. クローズドポジション

ボールが閉位置に達すると流路が遮断され、シール構造により遮断されます。 上流側と下流側の間。

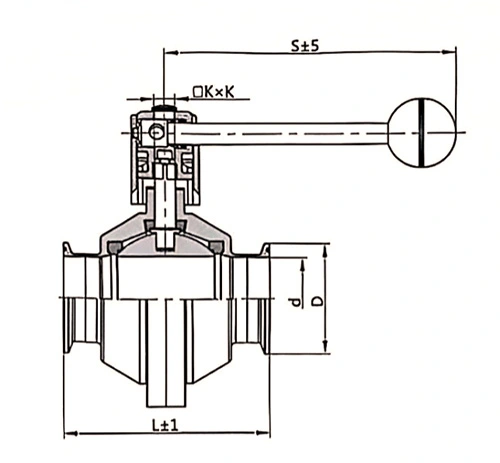

技術仕様

利用可能なサイズ

アプリケーション

1. 食品と乳製品

サニタリーバタフライタイプボールバルブは、牛乳、ヨーグルト、ジュース、ソース、液体の制御された移送に使用できます。 食品成分、および衛生的な流量調整が必要なその他の互換性のある製品。

2. 製薬およびバイオテクノロジー

一般的な用途には、医薬品の液体移送、緩衝液の調製、バイオプロセス装置、高純度の製品などがあります。 液体処理、および互換性のある衛生的なプロセス配管。

3. 化粧品の製造

このバルブは、粘度や粘度が制御されるシャンプー、ローション、クリーム、その他の化粧品配合物に使用できます。 液体の移送は重要なプロセス上の考慮事項です。

4. ファインケミカル加工

互換性のある化学媒体の場合、バルブは液体移送およびプロセス制御システムに適用できます。 粘性のある物質または粒子を含む物質。材料とシールの適合性は、次に従って評価する必要があります。 実際の化学組成。

購入者選択ガイド

1. 処理媒体の確認

媒体名、粘度、粒子含有量、濃度、使用温度を入力してください。これらの要素は重要です。 バルブとシール材の選択に直接影響します。

2. 必要なフロー制御を定義する

バルブが主に遮断に使用される場合は、基本的な動作構成で十分な場合があります。中間流の場合 調整が必要な場合は、12 ポジションのハンドルまたは作動構成を検討する必要があります。

3. パイプラインの寸法を確認する

バルブのサイズと接続寸法は、既存のサニタリー配管システムと一致する必要があります。必要なものを提供します 呼び径と接続形式は見積時にご確認ください。

4. 操作方法の確認

手動操作の場合は、必要なハンドルのタイプを指定します。自動化アプリケーションの場合は、空気圧または電気を指定してください 動作を確認し、利用可能な制御条件を提供します。

検品・出荷

1. 寸法検査

バルブの寸法とサニタリー接続インターフェースは、指定された構成に従って事前にチェックされます。 発送。

2. 動作検査

手動および作動構成は、選択した設定に従って正しい動きと位置であるかどうかチェックされます。 作動機構。

3. 表面保護

ステンレス鋼の本体と接続端は、取り扱いおよび梱包中に保護されており、危険が軽減されます。 輸送時の傷、変形、汚れ。

4. 輸出梱包

AVM は国際輸送に適した保護パッケージを使用しています。紙製や木製のケースも手配可能 バルブのサイズ、動作構成、出荷要件に応じて。

よくある質問

1. サニタリーバタフライ型ボールバルブとは何ですか?

衛生的なプロセスパイプライン、特に中間流量の流量調整と遮断の両方に使用されます。 調整が必要です。

2.粘性のある液体に適していますか?

はい。このバルブは粘性液体を含む用途向けに設計されていますが、実際の適合性は条件によって異なります。 粘度、温度、流量、および特定の媒体の特性。

3. 粒子を含む液体を処理できますか?

粒子を含む液体との互換性が考えられます。粒子径、濃度、硬度、プロセス 選定前に条件をご確認ください。

4. 12 ポジション ハンドルと 4 ポジション ハンドルの違いは何ですか?

12 ポジションのハンドルにより、約 15 度の調整増分が可能になり、手動による流量の位置をより細かく設定できます。の 4 ポジションハンドルには、操作を簡単にするためにいくつかの事前定義されたポジションが用意されています。

5. バルブは自動化できますか?

はい。自動プロセスシステムとの統合には、空気圧および電気作動オプションが利用可能です。

6. バルブの選択にはどのような情報が必要ですか?

バルブのサイズ、プロセス媒体、粘度、粒子特性、温度、圧力、必要な流量を提供します レート、接続タイプ、優先される手動または自動の操作方法。
