サニタリー空気圧ストレート 3 ピース ボール バルブは、フルボア流路を使用して効率的な媒体移送を維持し、精密に研磨された製品接触面により残留物の滞留を軽減し、洗浄を簡素化します。 SUS304またはSUS316Lステンレス鋼で製造されており、製薬、バイオテクノロジー、食品、飲料、乳製品、化粧品、精密化学品の加工における衛生的な用途に適しています。
このバルブは空気圧による 4 分の 1 回転動作により、自動プロセス システムの高速開閉を実現し、CIP および SIP 動作用に構成できます。

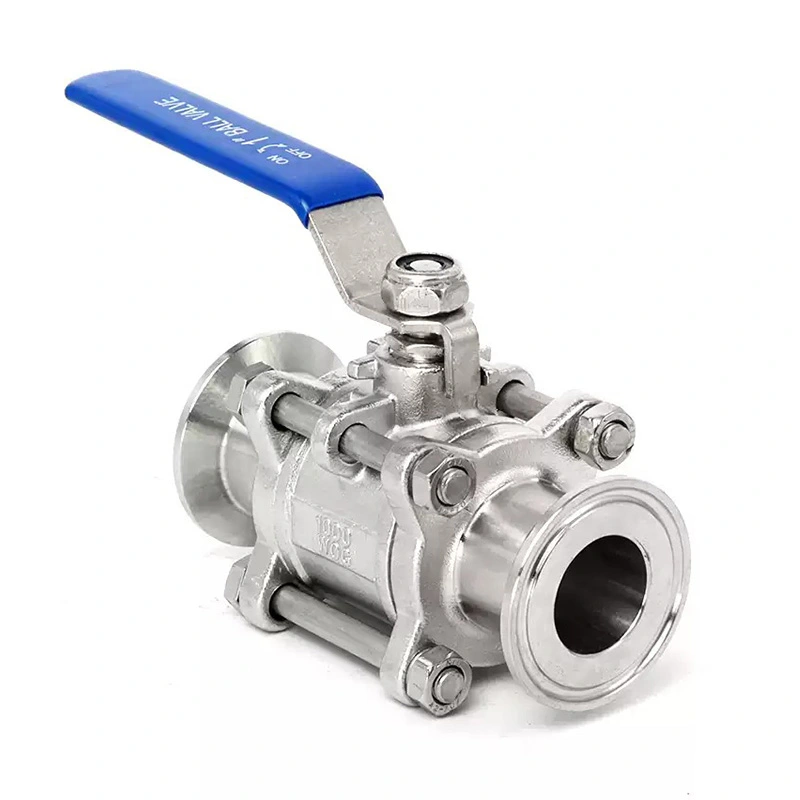

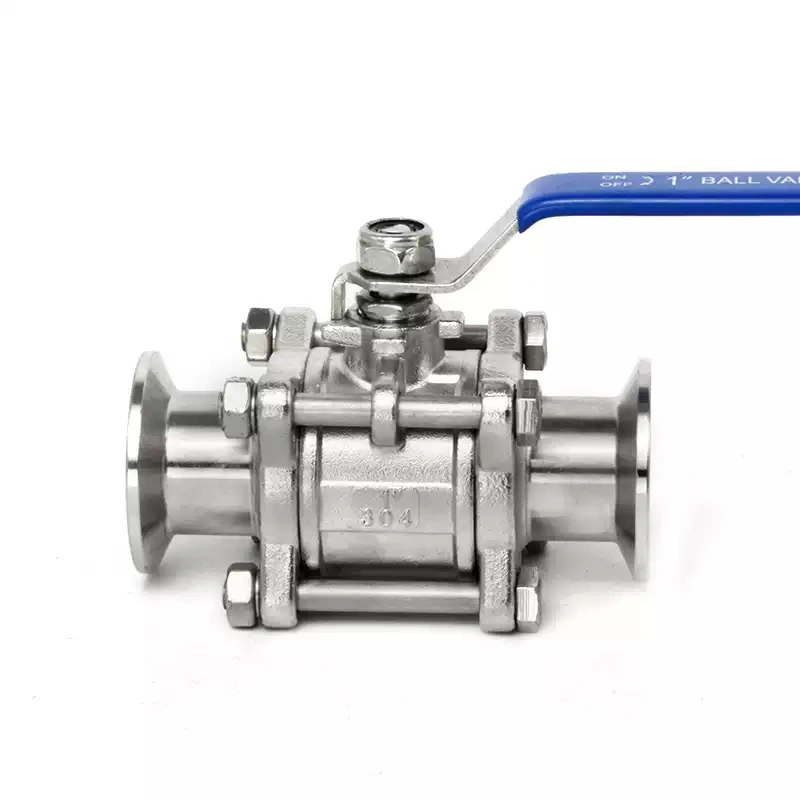

3 ピース構造により、メンテナンス時に中央のバルブセクションと端の接続を分離できます。これにより、バルブアセンブリ全体を交換することなく、内部コンポーネントに簡単にアクセスできます。
ボール、バルブシート、シールコンポーネントを検査し、必要に応じて交換できます。このため、このバルブは、シールやシートが繰り返しの操作、洗浄、または滅菌サイクルにさらされるプロセス ラインに適しています。
摩耗が発生した場合、メンテナンス担当者はパイプライン接続全体を交換するのではなく、内部コンポーネントを修理できます。これにより、スペアパーツの管理と定期的なバルブの保守が簡素化されます。
フルボアボールは、接続されたパイプラインに厳密に対応する流路を提供し、全開時にプロセス媒体が制限された制限付きでバルブを通過できるようにします。
直線的な流路により、不必要な流れ方向の変化が最小限に抑えられ、バルブ全体の圧力損失が低減されます。これは、利用可能なポンプ容量を維持することが重要な液体移送システムに役立ちます。
まっすぐな流路と研磨された接液面を組み合わせることで、バルブの開閉後にプロセス媒体が蓄積する可能性のある領域を減らすことができます。
空気圧アクチュエータはボールを 90 度回転させます。ボールボアがパイプラインと一致すると、バルブが開きます。ボールを 90 度回転すると、固体部分が流路を横切って配置され、バルブが閉じます。
4 分の 1 回転操作により、開位置と閉位置の間で素早い動作が可能となり、バルブは自動化された生産シーケンスや頻繁なプロセス切り替えに適しています。
このモデルは空気圧操作用に構成されていますが、AVM はシステム要件に応じて手動またはその他の作動構成を提供できます。
ボールとシートの構造は、動作に必要なトルクを軽減するように設計されており、空気圧アクチュエータが繰り返しのサイクルにわたって信頼性の高い動きを提供できるようにします。
バルブ本体およびボールはステンレス鋼SUS304とSUS316Lを用意しております。衛生環境が厳しく、より高い耐食性が要求される用途にはSUS316Lを選択できます。
標準の表面仕上げは Ra ≤ 0.8 μm ですが、より滑らかな内面が必要な用途向けのオプションの Ra ≤ 0.4 μm 仕上げもあります。
内部構造はデッドゾーンと製品の滞留を減らすように設計されており、衛生的な操作とより効果的な洗浄をサポートします。
サニタリー空気圧ストレート 3 ピース ボール バルブは、CIP 洗浄および SIP 滅菌システムに組み込むことができます。選択したシートおよびシール材質に応じて、適用される洗浄および滅菌条件を確認してください。
PTFE は、耐薬品性と適切な動作温度下での安定したシール性能が必要な用途に使用できます。
シリコーンは、柔軟性と温度性能が重要な互換性のある衛生用途に選択できます。
EPDM は、多くの水ベースおよび一般的な衛生プロセス用途に適しており、プロセス媒体や洗浄条件に応じて選択できます。
FKM は、特定の化学物質や高温プロセス条件に対する耐性が必要な互換性のある用途に選択できます。
| アイテム | 仕様 |
| 製品名 | サニタリー空気圧ストレート3ピースボールバルブ |
| バルブの種類 | サニタリーフルボアボールバルブ |
| ブランド | AVM |
| 本体材質 | SUS304 / SUS316L |
| ボール材質 | SUS304 / SUS316L |
| シート素材 | PTFE、シリコン、EPDM、FKM |
| 手術 | 空気圧;手動オプションも利用可能 |
| 表面仕上げ | Ra ≤0.8 μm 標準; Ra ≤0.4 μm オプション |
| 使用圧力 | 1.0～1.6MPa |
| 動作温度 | -20°C ～ +150°C (シートの材質に応じて) |
| 繋がり | トライクランプ、突合せ溶接、ねじ込み、フランジ付き |
| 接続規格 | DIN、3-A、SMS、BS、RJT、IDF |
| クリーニング | CIP対応 |
| 殺菌 | SIP対応 |
トライクランプ接続は比較的迅速な取り付けと分解を可能にし、定期的な検査やメンテナンスが必要なサニタリープロセスシステムに適しています。
突合せ溶接接続は、取り外し可能なジョイントが少なく永久的な接続を提供し、内部の滑らかさが重要な衛生的なパイプライン システムに適しています。
ねじ込み構成は、互換性のあるプロセス機器および配管システムに便利な接続オプションを提供します。
フランジ接続は、バルブがボルト接続を使用して互換性のある機器または配管システムと接続する必要がある場合に使用できます。

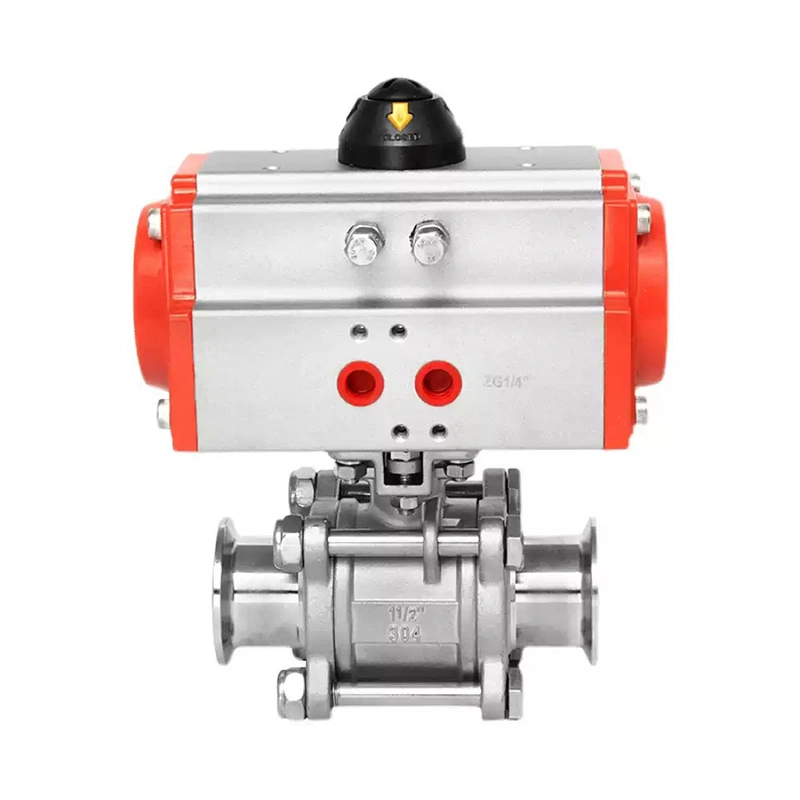

空気圧アクチュエータは自動 4 分の 1 回転動作を提供し、プロセス自動化システムに統合できます。
ソレノイドバルブを使用して、プラントオートメーションシステムからの電気制御信号に基づいてアクチュエーターの空気供給を制御できます。
PLC または制御システムがバルブの開閉状態を確認する必要がある場合は、位置フィードバック アクセサリを追加できます。
エアフィルターレギュレーターを空気圧回路に組み込むと、適切に調整された圧縮空気を提供してアクチュエーターを安定して動作させることができます。
サニタリー空気圧ストレート 3 ピース ボール バルブは、精製水、WFI、滅菌液体移送、ワクチン製造、バイオプロセス装置、CIP/SIP システムなどの互換性のあるアプリケーションの製薬およびバイオプロセス システムで使用できます。
一般的な用途には、牛乳、ヨーグルト、乳製品原料、ソース、食用油、および衛生的な流れの隔離が必要なその他の互換性のある液体食品処理システムが含まれます。
フルボア構成は、効率的な液体移送と自動停止が必要なビール、ソフトドリンク、ジュース、その他の飲料生産ラインで使用できます。
このバルブは、洗浄性とプロセス制御が重要なシャンプー、ローション、クリーム、化粧品成分を扱う互換性のある生産システムに適しています。
互換性のある精製化学物質、高純度水、実験室、およびその他の清浄度に敏感な用途向けに、ステンレス鋼構造と研磨された流路により、制御された流体処理が可能になります。
プロセスでバルブシートやシールを頻繁に検査または交換する必要がある場合、3 ピース構造により内部コンポーネントへのアクセスが容易になります。
プロセス液またはガスを確認の上、SUS304またはSUS316Lと適切なシートおよびシール材質を選択してください。
標準使用圧力範囲は 1.0 ～ 1.6 MPa ですが、使用温度は選択したシート材質に応じて -20°C ～ +150°C に達することがあります。
Ra≦0.8μmが標準仕上げです。より厳しい表面要件を持つアプリケーションでは、オプションで Ra ≤0.4 μm 仕上げを指定できます。
特に既存のサニタリーバルブから交換する場合は、ご注文前に必要な接続と適用規格をご確認ください。
自動化システムの場合は、空気圧アクチュエータの構成と、ソレノイドバルブ、位置フィードバック、またはその他の制御アクセサリが必要かどうかを確認してください。
標準的な生産リードタイムは、注文数量、仕様、材料の在庫状況によって異なりますが、2 ～ 4 週間です。緊急の注文の場合は、購入前に AVM に確認する必要があります。
標準的な支払い条件は、30% のデポジットで、残りの 70% は出荷前に T/T または L/C で支払われます。少額の注文の場合は、製造前に全額の支払いが必要となる場合があります。
バルブは、取り扱い中や国際輸送中の損傷のリスクを軽減するために、適切な紙と木製のケースにしっかりと梱包されています。
主な利点はメンテナンスのしやすさです。 3 ピースのボディにより中央のバルブセクションを分離できるため、内部コンポーネントの検査や交換がより簡単に行えます。
3 ピース設計ではメンテナンスの際に内部コンポーネントにアクセスしやすくなりますが、2 ピース設計では一般的によりシンプルでコンパクトな本体構造が得られます。
はい。このバルブはフルボアボール設計を採用しており、比較的制限のない流路を提供し、全開時の圧力損失を低減します。
はい。衛生的な構造により、CIP および SIP プロセスへの統合がサポートされます。実際の洗浄および滅菌パラメータは、選択したシートおよびシールの材質に基づいて確認する必要があります。
バルブ本体とボールは SUS304 または SUS316L ステンレス鋼製で、PTFE、シリコン、EPDM、FKM シーリング オプションを備えています。
規定使用圧力は1.0～1.6MPaです。正確な圧力定格は、選択したサイズと構成に従って確認する必要があります。
指定範囲は、選択したシートの材質に応じて -20°C ～ +150°C です。
はい。空気圧構成は自動操作をサポートしており、互換性のある制御および位置フィードバックアクセサリを装備することができます。
内部へのアクセスのしやすさ、フルボア流量、空気圧遮断が重要な要件である衛生プロセス システムの場合、AVM サニタリー空気圧ストレート 3 ピース ボール バルブは、要求の厳しい衛生用途に実用的なバルブ構成を提供します。
適切な構成を決定するために、バルブ サイズ、プロセス媒体、圧力、温度、接続規格、表面仕上げ要件、および空気圧制御要件を AVM に提供します。
