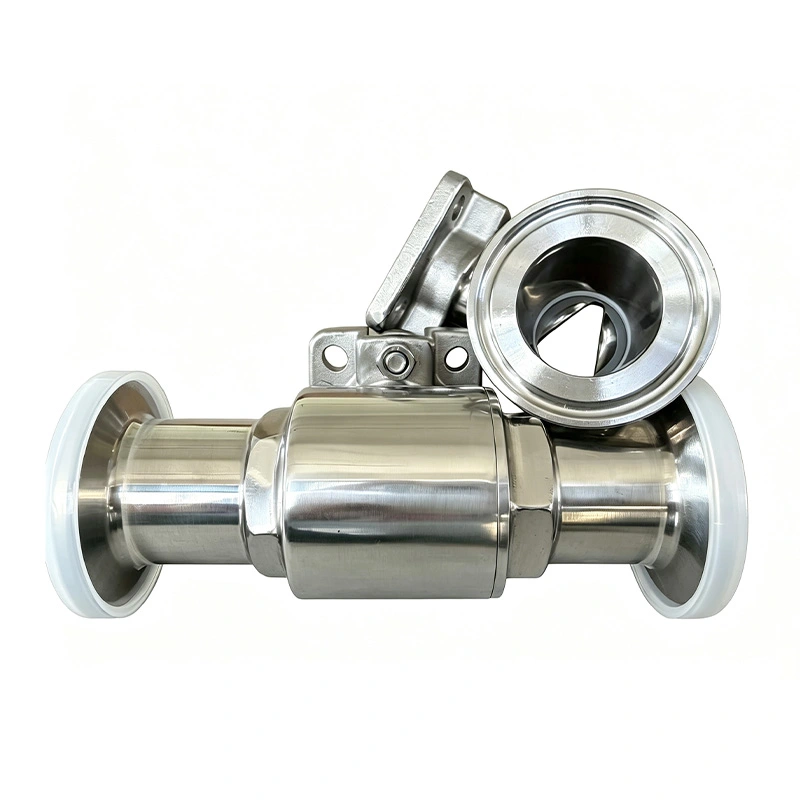

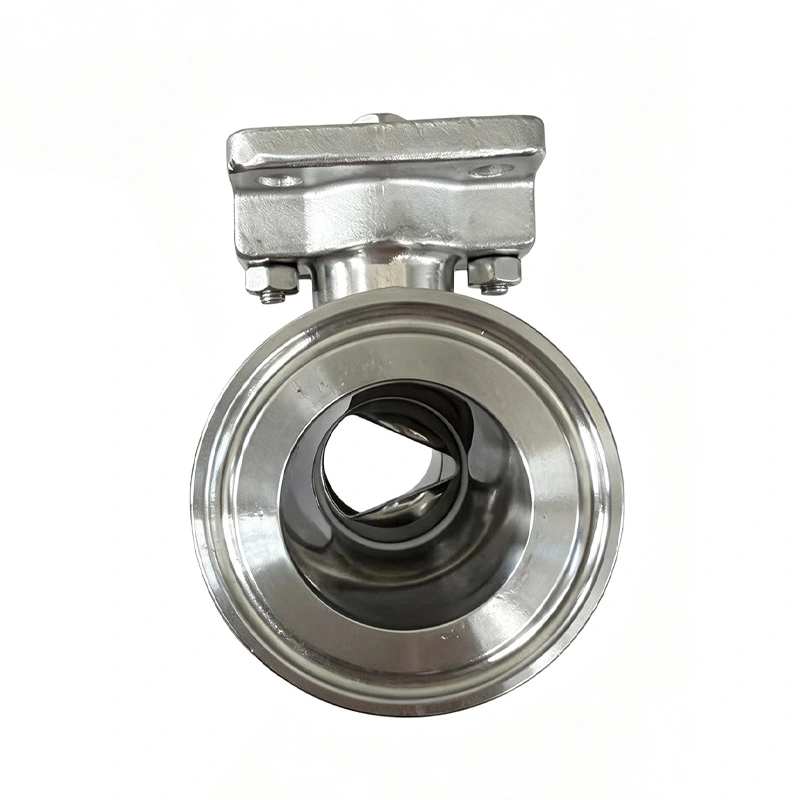

ON/OFF分離を主目的とする従来のフルポートボールバルブとは異なり、Vポート構造となっております。 手動による流量調整とプロセス調整を目的としています。 AVM はサニタリー手動 30° 45° 60° V ポート ボールを提供します バルブ。購入者は必要な制御感度と流量に応じてボール開口部を選択できます。
バルブは SS304 または SS316L ステンレス鋼で製造されており、接液面は研磨されており、衛生的です。 接続オプション。製薬、バイオテクノロジー、食品および飲料、乳製品、化粧品、ファイン製品に適しています。 制御された流れと衛生的な構造の両方が重要な化学処理システム。
30° V ポートにより、初期流量開口部が小さくなり、オペレータは低流量でもより細かく制御できるようになります。
成分の投与など、最大流量容量よりも段階的な流量調整が重要な場合に適しています。 緩衝液の調製と化学薬品の注入。
45° V ポートは、制御感度と流量容量の間の中間点を提供します。
システムが広範囲にわたる適度に正確な調整を必要とする一般的なプロセス制御に選択できます。 極低流量制御や最大スループットを優先することなく、より広い動作範囲を実現します。
60°の開口部が大きいほど、より大きな流路面積とより高い潜在流量が得られます。
タンクの排出、プロセス液体の移送、ユーティリティライン、その他のシステムなどの用途に最適です。 より高い流量が優先される場合。
プロセスで比較的低い流量での段階的な調整と正確な制御が必要な場合は、30° V ポートを選択してください。
一般的なアプリケーションには、医薬品成分の投与、研究室システム、緩衝液の調製、および CIP が含まれます。 化学物質の投与。
制御性能と流量能力の両方が必要となる一般的な衛生的なプロセス規制には、45° V ポートを選択してください。 重要です。
この構成は、食品および飲料、バイオテクノロジー、製薬、および互換性のある化学薬品で使用できます。 プロセス。
プロセスにより大きな流路とより高い流量が必要な場合は、60° V ポートを選択してください。
一般的なアプリケーションには、タンク出口制御、移送パイプライン、ユーティリティ サービス、プロセス液体などがあります。 配布。
| Vポートボール | フローC性格的な | 制御精度 | 相対流量容量 | 代表的な用途 |
| 30° V ポート | 細かい流量調整 | 最高 | 低い | 正確な投与、製薬プロセス、CIP 化学物質の投与 |
| 45° V ポート | バランスの取れた規制 | 高い | 中くらい | 食品および飲料、バイオテクノロジー、一般的なプロセス制御 |
| 60° V ポート | より高い流量能力 | 適度 | 高い | タンク排出、移送ライン、ユーティリティサービス |
実際の流量特性と Cv 値は、バルブのサイズ、差圧、媒体の特性、および complete valve configuration.したがって、購入者は必要な流量とともに V ポート角度を選択する必要があります。 角度だけを選択するのではなく、動作条件を考慮して選択してください。
手動ハンドルにより、オペレータは必要なプロセスフローに応じてバルブの開度を直接調整できます。
これにより、PLC 制御の自動変調を必要としないプロセス ラインにシンプルなソリューションが提供されます。
従来のオン/オフ ボール バルブとは異なり、サニタリー手動 30° 45° 60° V ポート ボール バルブは、 全閉状態と全開状態で流量を調整します。
オペレータはプロセス要件に応じて中間開口部を選択できます。
4分の1回転ボール構造により、複雑な制御を必要としない簡単な操作機構を実現 コンポーネントを備えているため、手動制御のプロセス装置に適しています。
AVM は SS304 および SS316L 構成を提供します。 SS316L は、要求の厳しい製品接触用途に選択できます。 耐食性の向上が必要です。
標準の表面仕上げは Ra ≤ 0.8 μm ですが、より滑らかな表面仕上げが必要な用途にはオプションの Ra ≤ 0.4 μm 仕上げが付いています。 内面。
表面が滑らかになると、製品の付着が軽減され、洗浄が容易になります。
サニタリーな内部構成は、プロセス残留物が蓄積する可能性のある不要なスペースを削減するように設計されています。
これは、頻繁な製品交換や厳密な洗浄手順を伴うアプリケーションに特に関係します。
サニタリー手動 30° 45° 60° V ポート ボール バルブは、適切な CIP システムに統合でき、プロセスを可能にします。 定期的にバルブを取り外さずにラインを洗浄できます。
SIP 用途の場合、選択したシートとシール材を実際の滅菌に対して検証する必要があります。 温度と持続時間。
PTFE は、耐薬品性と信頼性の高いシールを必要とする多くの衛生プロセス用途に適しています。 パフォーマンス。
RPTFE は、標準 PTFE と比較して機械的特性を強化する必要がある場合に選択できます。 プロセスの互換性。
PEEK は、より高い機械的および温度を必要とする用途向けのオプションのシート材料として利用可能です パフォーマンス。実際の使用条件をご確認の上、選定してください。
トライクランプ接続は取り付けと取り外しが便利で、衛生処理システムで一般的に使用されています。
突合せ溶接接続は、取り外し可能なジョイントを使用する衛生的な配管システムに適した永久的な接続を提供します。 最小限にする必要があります。
これらのサニタリー接続規格により、バルブをさまざまな国際プロセス配管に適合させることができます。 構成。
既存のバルブを交換する場合、購入者は既存のパイプの規格、サイズ、接続寸法を提供する必要があります。 インストールの非互換性を回避します。
| アイテム | 仕様 |
| 製品 | サニタリー手動 30° 45° 60° Vポートボールバルブ |
| ブランド | AVM |
| バルブ構成 | 2ピースボールバルブ |
| ボールオプション | 30° V ポート / 45 ° V ポート / 60 ° V ポート |
| 本体材質 | SS304 / SS316L |
| シート素材 | PTFE / RPTFE / PEEK |
| 手術 | 手動ハンドル |
| オプションの操作 | 空圧・電動アクチュエーター |
| 表面仕上げ | Ra≦0.8μm 標準 |
| オプションの表面仕上げ | Ra≦0.4μm |
| 繋がり | トライクランプ / 突合せ溶接 / SMS / DIN / RJT / IDF |
| 主な用途 | 製薬、バイオテクノロジー、食品および飲料、乳製品、化粧品、ファインケミカル |
30° および 45° V ポート構成は、制御を必要とする互換性のある製薬プロセスに使用できます。 プロセス液体の追加または調整。
一般的なアプリケーションには、成分の投与、緩衝液の調製、プロセス液体の調整などが含まれます。
このバルブは、プロセスに手動流量調整が必要な互換性のあるバイオプロセス装置で使用できます。 液体とサポートシステム。
45° V ポートは、食品および飲料の加工における一般的な流量調整、特にオペレーターが作業を行う場所に適しています。 製品の移動を手動で規制する必要がある。
衛生的な構造と研磨された内面により、バルブは互換性のある乳製品処理に適しています。 制御された製品フローを必要とするシステム。
このバルブは、クリーム、ローション、液体などの互換性のある化粧品の液体の制御された移送に使用できます。 成分。
互換性のあるファインケミカル用途では、適切なバルブ本体とシートの材質を以下に応じて選択する必要があります。 化学媒体および使用温度に応じて調整してください。
必要な流量は、V ポート角度を選択する際の最も重要な要素の 1 つです。より高い要求流量 容量では 60° の構成が好ましい場合がありますが、低流量制御では 30° の構成が好ましい場合があります。
ハンドル位置の小さな変化で流量を徐々に変化させる必要がある場合は、V ポート角度を小さくすると、より効果的になる可能性があります。 適切です。
ステンレス鋼グレードとシート材質の適合性を評価できるように、正確なプロセス媒体を提供します。
バルブ両端の圧力差は実際の流れの挙動に直接影響するため、次の場合に考慮する必要があります。 必要なバルブ サイズと V ポート構成を決定します。
特に攻撃的な場所では、シート素材を選択する前に、必要な CIP および洗浄条件を確認してください。 洗浄用の化学薬品や高温が関係します。
注文する前に、プロセスラインがトライクランプ接続、突合せ溶接接続、SMS接続、DIN接続、RJT接続、またはIDF接続を使用しているかどうかを確認してください。
主な要件が正確な低流量調整、注入、または段階的なプロセス調整である場合は、30° を選択してください。
アプリケーションで流量制御と流量容量の間の実際的なバランスが必要な場合は、45° を選択してください。
最大の低流量感度よりも高い流量容量が重要な場合は、60° を選択してください。
製薬およびバイオテクノロジーのアプリケーションでは、通常、30° および 45° の構成がより適しています。 正確な規制が必要です。高流量の移送アプリケーションの場合、60° 構成はより大きな流量を提供できます。 流れの開口部。
V ポート ボール バルブは、完全に閉じた状態と完全に閉じた状態の間に V 字型の開口部を配置することでプロセス流量を調整するために使用されます。 オープンポジション。従来のフルポートオンオフボールバルブに比べ、より実践的な流量調整が可能です。
主な違いは、V 字型の開口部のサイズです。 30°はより細かい低流量制御を提供し、45°はバランス制御を提供します 60° ではより大きな流量が得られます。
はい。バルブは衛生的なステンレス鋼構造、研磨された接液面、および衛生的な接続オプションを使用しています。 互換性のある衛生処理システム用。
正確な低流量調整と段階的な調整が主な場合は、一般に 30° V ポートが推奨されるオプションです。 要件。
3 つの構成の中で、60° V ポートが最大の開口部を提供し、一般に開口部が大きい場合に選択されます。 流量が必要となります。
こちらの標準品は手動ハンドルを使用しております。空気圧または電気による作動も考慮可能 自動フロー制御が必要な場合。
標準の表面仕上げは Ra ≤0.8 μm ですが、オプションで Ra ≤ 0.4 μm も利用可能です。
パイプラインのサイズ、プロセス媒体、必要な流量、入口および出口の圧力、動作温度、 接続規格、洗浄条件、および推奨される V ポート角度。これらのパラメータにより、適切なバルブが可能になります 構成は決定される予定です。
標準的な生産リードタイムは、注文数量、仕様、材料によって異なりますが、2 ～ 4 週間です。 可用性。緊急の注文については、事前に AVM に確認する必要があります。
標準的な支払い条件は、30% のデポジットで、残りの 70% は出荷前に T/T または L/C で支払われます。少額の注文 製作前に全額のお支払いが必要な場合があります。
バルブは国際輸送に適した紙と木製のケースにしっかりと梱包されており、バルブを保護します。 出荷時のバルブ本体、ハンドル、および接続面。
AVM サニタリー手動 30° 45° 60° V ポート ボール バルブは、さまざまな用途に合わせて 3 つの流量制御構成を提供します。 プロセス要件: 30° はより細かい低流量調整、45° はバランス制御、60° はより高い流量容量を実現します。
お見積りの際は、バルブサイズ、必要流量、プロセス媒体、差圧、 動作温度、V ポート角度、シート材質、接続規格に応じてバルブを構成できます。 実際のプロセス条件に合わせて調整します。
