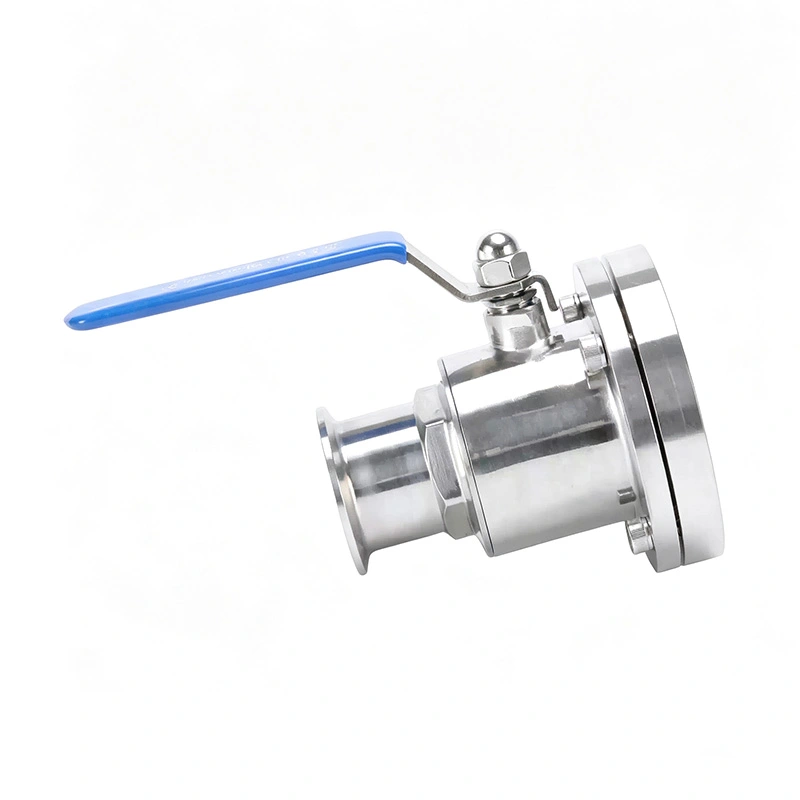

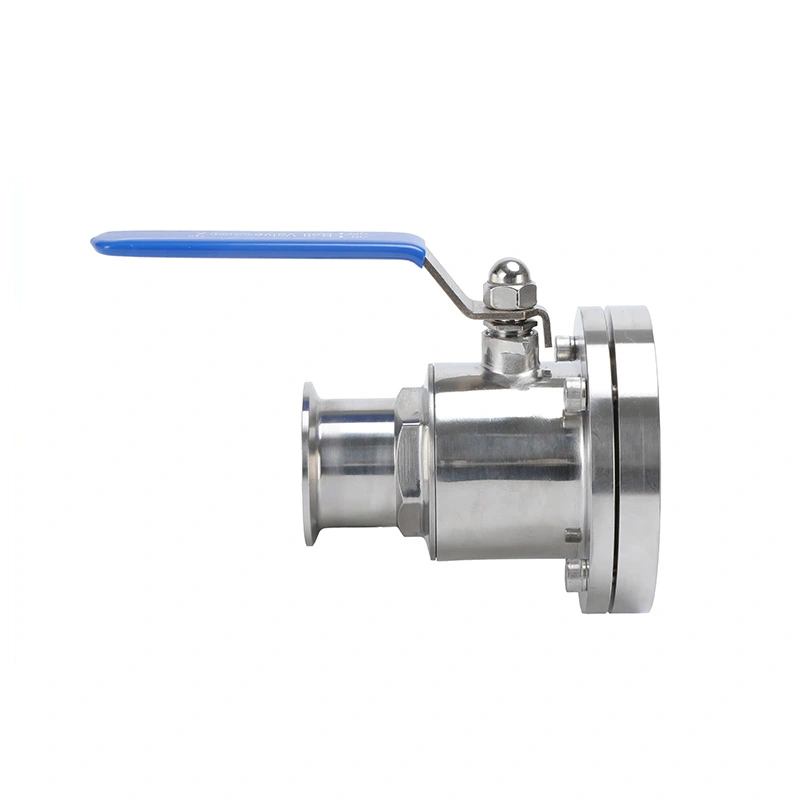

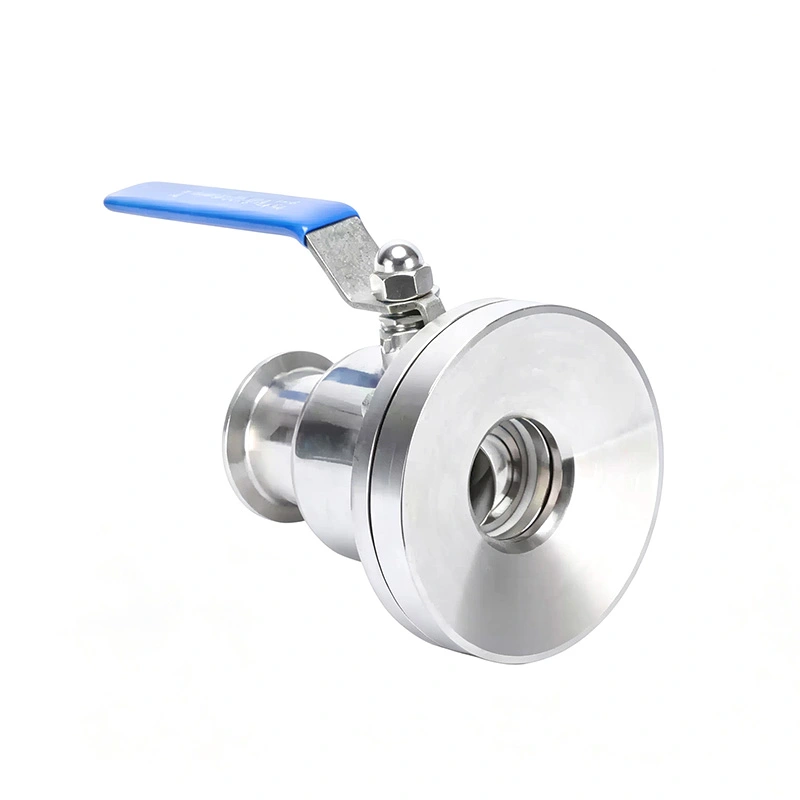

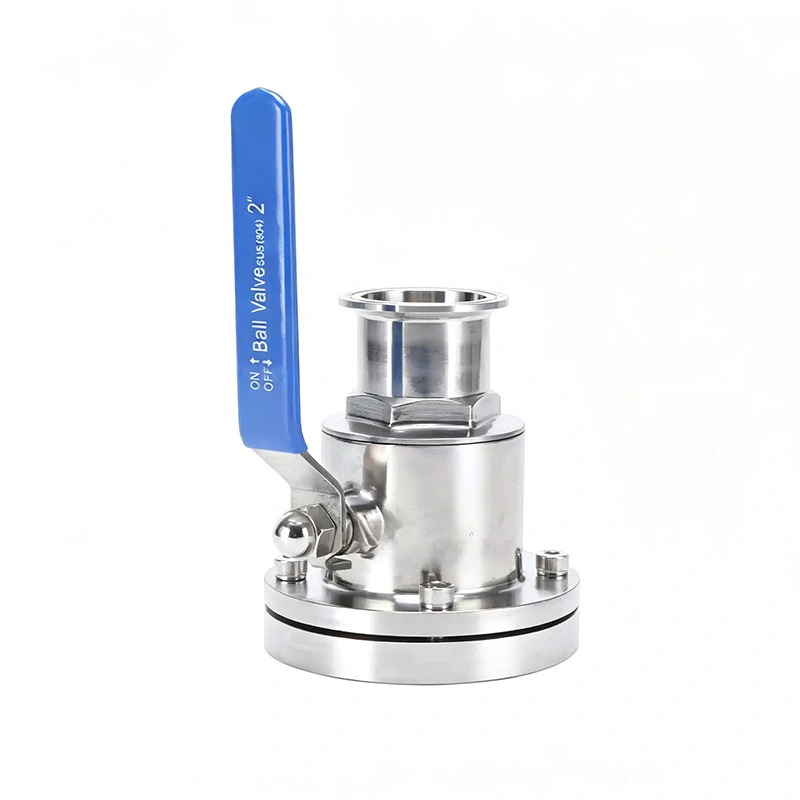

サニタリータンク底部ボールバルブ

標準のインラインボールバルブとは異なり、タンク底部の構成はバルブ間の接続を中心に設計されています。 そして容器の出口。内部通路により、タンク底部での製品の滞留が軽減され、バルブが 完全な排水、低残留物、簡単な洗浄が重要なプロセスに適しています。

サニタリータンク底部ボールバルブは手動操作または空気圧作動が可能で、次の用途に使用できます。 製薬、バイオテクノロジー、食品、飲料、乳製品、化粧品、および互換性のあるファインケミカル処理システム。

タンク底部の設置

1. 容器出口への直結

バルブはタンクまたはプロセス容器の最も低い出口に取り付けられ、容器からの直接の流路を提供します。 下流のパイプラインに送り込みます。この構成は、製品の排出、タンクの排水、移送、および プロセスの切り替え。

2. 製品保持率の低下

バルブ構造は、タンク出口周囲の不必要な空洞や製品の蓄積を最小限に抑えるように設計されています。 これは、残留材料が製品の損失または増加につながる可能性がある高額製品の場合に特に重要です。 清掃要件。

3. さまざまなプロセス装置に適しています

サニタリータンク底部ボールバルブは、貯蔵タンク、混合タンク、反応器、発酵容器、 底部排出と隔離が必要なその他の衛生プロセス容器。

排水と製品の回収

1. フルボア流路

フルボアボールは、完全に開いたときに大きな内部流路面積を提供します。これにより、プロセスメディアを次の場所から移動できるようになります。 流量制限が比較的低いタンク出口。

2. タンクを効率的に空にする

底部取り付け構成は、重力による排水と製品の移送をサポートします。に適しています 排出中に容器内の残留液体量を最小限に抑える必要がある用途。

3. 製品滞留の削減

出口やバルブ通路周りの不要なデッドスペースを削減し、残留物を低減する設計です。 排水後。これにより、製品の回収率が向上し、その後の洗浄手順が簡素化されます。

シール構造

1. 自動シール補正

バルブには自動シール補償機構が組み込まれており、動作条件としてシール接触を維持します。 変化する。これにより、通常のシールの摩耗を補正し、一貫した遮断性能をサポートします。

2. 気泡のないシャットオフ

サニタリータンク底部ボールバルブが閉じると、シールシステムがタンクを下流から隔離します。 パイプライン。実際のプロセス条件に応じて、適切な材料と圧力を選択する必要があります。

3. 低い作動トルク

内部構造はボールの回転に必要なトルクを軽減し、手動操作を容易にします。 自動構成のためのアクチュエータの要件を削減します。

衛生的な清掃

1. 滑らかな内面

製品との接触面は精密に仕上げられており、製品の残留物が蓄積する可能性のある領域が減少します。標準 表面仕上げはRa ≤0.8 μmで、オプションでRa ≤0.4 μmも利用可能です。

2. CIP の互換性

このバルブは定置洗浄システムに組み込むことができ、洗浄液がプロセスラインを通過できるようにします。 バルブを定期的に分解する必要はありません。

3. SIP の互換性

滅菌が必要なプロセスの場合、バルブは次の条件に従って定置滅菌アプリケーション用に構成できます。 選択されたシール材と動作温度。

材質とシールの選択

1. ステンレスボディ

バルブは SS304 および SS316L ステンレス鋼からお選びいただけます。 SS316L は、要求の厳しい用途に特に適しています。 より高い耐食性が必要な製品接触用途。

2. 製品接触シール

使用可能なシール材には PTFE、EPDM、シリコンなどがあります。に応じて適切な材料を選択する必要があります 製品の組成、洗浄剤、温度、および動作条件に影響します。

3. 表面仕上げオプション

標準の表面仕上げは Ra ≤0.8 μm ですが、次の用途にはオプションの Ra ≤0.4 μm 仕上げが利用可能です。 より厳しい表面要件。

手動および空気圧操作

1. 手動操作

手動構成はタンク出口での直接制御を提供し、バルブが必要なプロセスシステムに適しています。 操作はオペレーターが行います。

2. 空気圧作動

空気圧アクチュエータは、自動プロセス装置を遠隔から開閉します。に適しています タンク出口がプログラムされたプロセスシーケンスに従って動作する必要がある生産ライン。

3. 自動タンク排出

空気圧構成を PLC ベースのシステムと統合して、ポンプとタンクの排出を調整し、充填することができます。 装置、移送パイプライン、その他のプロセス装置。

流れと動作原理

1. オープンポジション

ボールボアがパイプラインと位置合わせされると、バルブが主流路を開き、製品が流れるようにします。 タンクからの排出。

2. クローズドポジション

ボールが開いた位置から90°回転すると、固体部分が流路を遮断し、タンクを隔離します。 下流システムから。

3. タンク排出位置

排出中、底部の出口により、製品は下流のパイプラインに向かって直接移動できます。フルボア 通路は流れの制限を軽減し、効率的な移送をサポートします。

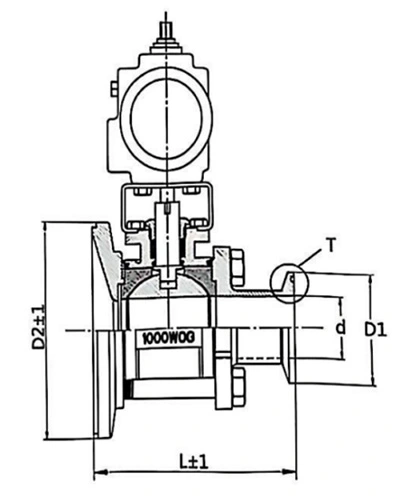

技術仕様

利用可能なサイズ

アプリケーション

1. 医薬品加工

サニタリータンク底部ボールバルブは、医薬品保管タンクおよびプロセスタンクの底部出口で使用できます。 製品の排出、液体の移送、および洗浄作業を制御します。

2. バイオテクノロジーと発酵

発酵容器、バイオプロセスタンク、および効率的な排水と液体処理システムに適しています。 衛生的なプロセス条件が必要です。

3. 食品および飲料の加工

用途には、牛乳、飲料、液体食品材料、ソース、および保管または保管されるその他の互換性のある製品が含まれます。 サニタリータンクで処理されます。

4. 乳製品の生産

底部取り付け構成は、牛乳、ヨーグルト、クリーム、その他の乳製品加工装置に適しています。 製品の回収性と洗浄性が重要です。

5. 化粧品製造

このバルブは、シャンプー、ローション、クリーム、その他の液体または粘性のある化粧品配合物を含むタンクに使用できます。

6. ファインケミカル処理

互換性のある化学媒体の場合、バルブはプロセスタンク、反応器、貯蔵容器に適用できます。素材と シールの適合性は実際の化学組成に基づいて確認する必要があります。

インストールの選択

1. タンク出口位置

最大限の排水が必要な場合は、バルブを容器の実際の最も低い出口に取り付ける必要があります。の 容器出口の形状はバルブの寸法とともに考慮する必要があります。

2. パイプライン接続

トライクランプ、溶接、フランジ、ねじ込み構成が利用可能です。接続は既存のタンクと一致する必要があります 出口と下流のサニタリー配管。

3. 動作条件

選択する前に、購入者はプロセス媒体、使用温度、使用圧力、必要な流量を提供する必要があります。 速度、洗浄条件、および動作頻度を考慮して、適切なバルブ構成を決定します。

検査と納品

1. 寸法検査

バルブの寸法と接続インターフェースは、指定されたサイズと構成に従って事前にチェックされます。 発送。

2. シール検査

シーリングシステムは、該当するテストに従って適切なバルブ閉鎖と漏れ性能を検証するためにチェックされます。 要件。

3. 動作検査

手動および空気圧構成は出荷前に、開閉およびアクチュエータの動作が正しいかどうかがチェックされます。

4. 輸出梱包

AVM は国際輸送に適した保護パッケージを使用しています。紙製と木製のケースを用途に応じて使い分け可能 バルブの構成と出荷要件に合わせて、ステンレス鋼の本体、接続端、および 空気圧コンポーネント。

よくある質問

1. タンク底部のボールバルブはどこに取り付けられていますか?

衛生タンク、反応器、混合容器、発酵容器などの底部出口に設置されます。 プロセス装置。

2. タンク底部にバルブを取り付ける主な利点は何ですか?

この構成により、容器からの直接排出経路が提供され、容器周囲の残留生成物を減らすのに役立ちます。 効率的な排水と製品回収をサポートします。

3. バルブは粘性のある製品に適していますか?

互換性のある粘性製品に使用できますが、実際のバルブサイズは粘度に応じて選択する必要があります。 流量、温度、圧力。

4. バルブは空気圧で操作できますか?

はい。空気圧作動は、自動タンク排出と遠隔プロセス制御に利用できます。

5. どのような材料が利用可能ですか?

バルブ本体は SS304 または SS316L ステンレス鋼製で、PTFE、EPDM、およびシリコン シーリング オプションを備えています。

6. 見積もりを依頼する際にはどのような情報を提供する必要がありますか?

購入者はタンク出口サイズ、プロセス媒体、温度、圧力、流量、接続タイプ、 必要なシール材質、および手動または空気圧操作が必要かどうか。
