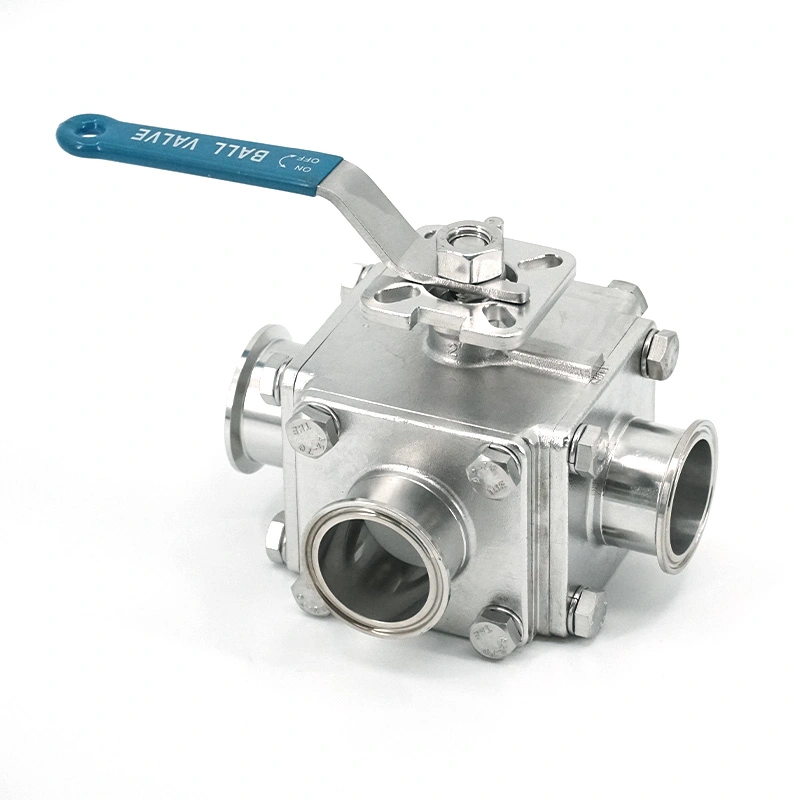

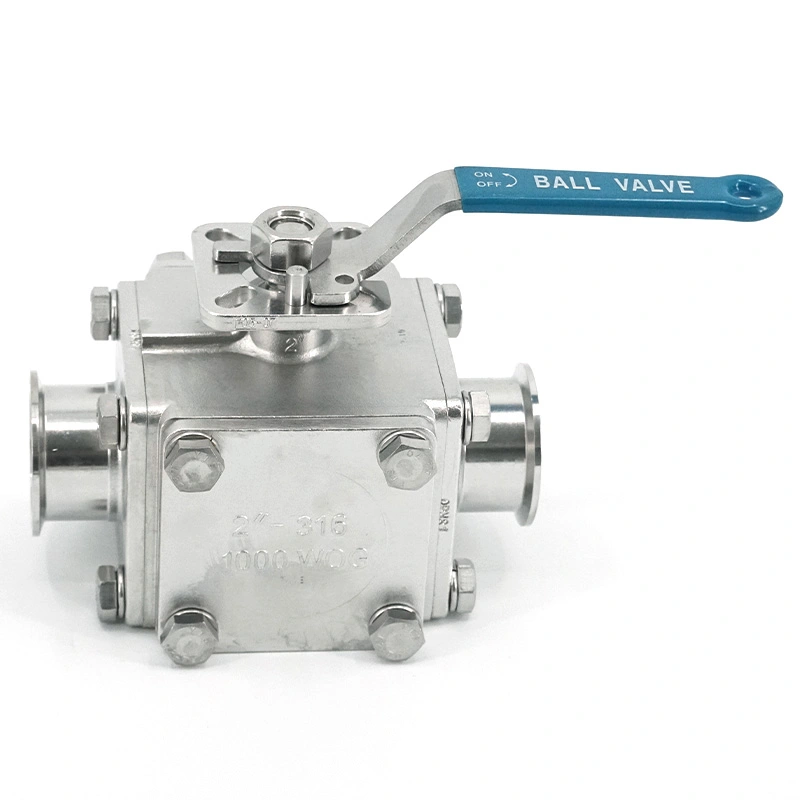

サニタリー空気圧角型三方ボールバルブ

L ポートおよび T ポートのボール構成で利用可能なサニタリー空気圧角型 3 方ボール バルブは、 さまざまなフロールーティング要件に対応します。ステンレスボディ、研磨された接液面、 キャビティを最小限に抑えたシート構造と空気圧による 4 分の 1 回転操作により、医薬品、 バイオテクノロジー、食品、飲料、乳製品、化粧品、その他の衛生処理システム。

フローポート構成

1. Lポートの流れ

L ポート ボールは 2 つのポートを接続し、3 番目のポートを分離します。 1 つのプロセス ストリームを処理する必要がある場合に適しています。 2 つのタンク、移送ルート、またはプロセス出口の選択など、2 つの異なるパイプライン間の切り替えが可能です。

2. Tポートの流れ

T ポート ボールは、3 つのバルブ ポート間のより柔軟な連絡を可能にします。ボールの位置によっては、 さまざまなパイプラインを接続または分離できるため、配信、転送、および 多方向プロセスルーティング。

3. ポートの選択

L ポートまたは T ポート構成は、実際のパイプライン配置と必要に応じて選択する必要があります。 ポジションを切り替えます。複雑なシステムの場合、購入者はプロセス フロー図を提供できるため、AVM は必要なシステムを検証できます。 生産前の流路。

空気圧操作

1. 90°動作

空気圧アクチュエータはバルブステムを 90°回転させてボールの位置を変更し、プロセスの方向を変更します。 メディア。この 4 分の 1 回転機構により、事前定義された流路間の簡単な切り替えが可能になります。

2. 複動アクチュエータ

複動構成は、開閉動作の両方に圧縮空気を使用します。に適しています 両方向の空気圧制御が必要な自動システム。

3. スプリングリターンアクチュエーター

スプリングリターン構成では、一方向に圧縮空気を使用し、反対方向の動きにスプリング力を使用します。それ 空気供給が失われた後、プロセスでデフォルト位置を定義する必要がある場合に選択できます。

4. 制御システムの統合

空気圧アクチュエータは、ソレノイドバルブ、リミットスイッチボックス、ポジショナ、エアフィルタと組み合わせることができます。 規制当局。これらのコンポーネントにより、バルブを PLC またはリモート用の他のプロセス制御システムと統合できます。 切り替え。

衛生的な内部設計

1. 製品保持率の低下

内部構造はボールとシートの周囲の不要な空洞を減らすように設計されています。これは制限に役立ちます フロー切り替え中のプロセス媒体の保持をサポートし、製品が頻繁に交換される衛生的な操作をサポートします。

2. 空洞充填シート

キャビティを充填したシート設計により、プロセス残留物が残留する可能性があるシール領域の周囲の利用可能なスペースが減少します。 蓄積する。この構造により、洗浄が容易になり、潜在的な汚染ポイントを減らすことができます。

3. 接液面の研磨

標準の内面仕上げは Ra ≤ 0.8 μm ですが、オプションで Ra ≤ 0.4 μm の電解研磨仕上げも可能です。スムーズなほど 表面は製品の付着を軽減し、製品接触領域の清掃を容易にします。

4.CIPとSIP

サニタリー空気圧角型 3 方ボール バルブは、適切な CIP および SIP システムに統合できるように設計されています。 バルブを取り付けたまま洗浄と滅菌手順を実行できます。実際のCIP また、SIP の状態は、選択したシートおよびシール材と照らし合わせてチェックする必要があります。

材質とシール

1. SUS304、SUS316L

AVM は、SUS304 および SUS316L ステンレス鋼構成を提供します。 SUS316Lは要求される用途に選択可能 より高い耐食性またはより厳しい製品接触条件。

2. PTFEシート

PTFE は、互換性のある多くの衛生プロセス用途に信頼性の高いシールと耐薬品性を提供します。その プロセス媒体、洗浄剤、および動作温度に従って適合性を確認する必要があります。

3.EPDMとシリコンシール

EPDMとシリコーンは、プロセス媒体に応じて互換性のあるサニタリープロセス用途に選択できます。 温度、洗浄要件、滅菌条件。

4.FKMシール

FKM は、特定の化学薬品や動作条件に対する適切な耐性が必要な用途に利用できます。 選択前に互換性を確認する必要があります。

シールとスイッチング

1. 流路の隔離

精密加工されたボールと衛生的なシート構造により、選択された流路間を密閉し、 隔離されたポート間の不要な通信。

2. 座席補償

弾性シール構造により、シートは通常の動作条件の変化に対応し、メンテナンスを容易にします。 スイッチングを繰り返すとボールとシートが接触してしまいます。

3. 作動トルク

精密加工されたボールとシートは、作動トルクをコントロールしながらスムーズに回転するよう設計されており、 バルブを効率的に動作させるための空気圧アクチュエータ。

4. 繰り返しスイッチング

90°動作機構は、流路を繰り返し変更する必要があるプロセスシステムに適しています。 生産、移送、洗浄、または製品の切り替え。

技術仕様

サイズと寸法

AVM は、1/2 インチから 4 インチまでの 3 ウェイ構成を提供し、DN15 ～ DN100 にほぼ対応します。実際の 接続寸法は、選択したバルブ サイズとサニタリー接続構成によって異なります。

接続オプション

1. トライクランプ

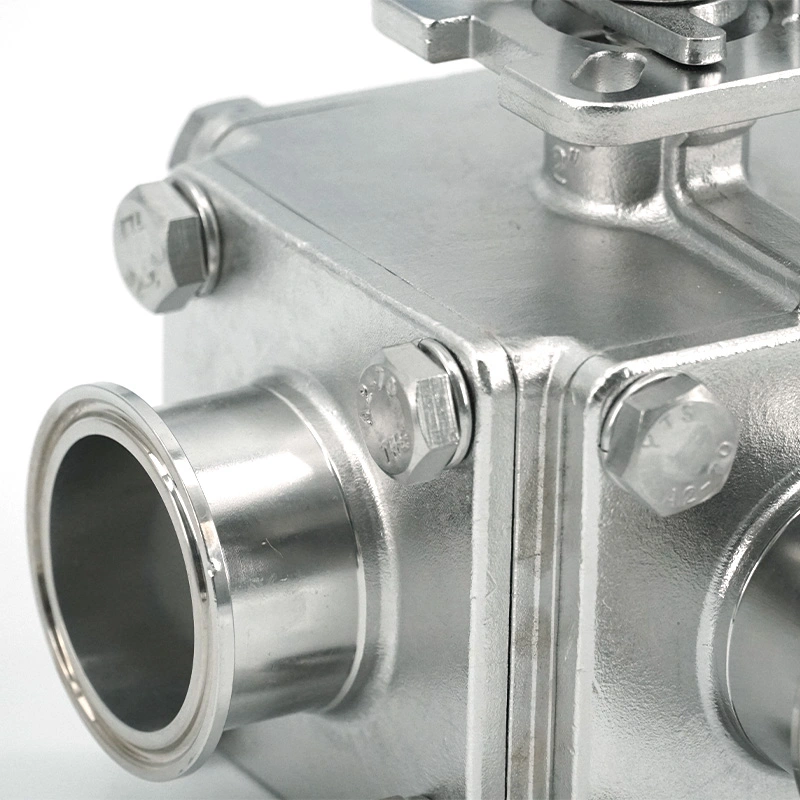

トライクランプ接続は、取り付け、取り外し、取り付けが簡単なサニタリープロセスシステムに適しています。 検査が必要です。食品、飲料、乳製品、製薬、バイオテクノロジーで一般的に使用されています。 装備。

2.突合せ溶接

突合せ溶接接続により、バルブとプロセス パイプラインの間に永続的な接続が提供されます。この構成は 衛生的なパイプラインの連続性と取り外し可能なジョイントの削減が必要な場合に適しています。

3. ネジ付き

ねじ込みバージョンは、互換性のあるサニタリー配管システムの代替接続方法を提供します。該当するもの ねじ規格は既存の設置状況に応じて確認する必要があります。

4. フランジ付き

フランジ付きバージョンは、バルブを互換性のある機器または配管システムに接続する必要がある場合に使用できます。 ボルト接続。ご注文前に寸法およびフランジ規格をご確認ください。

アプリケーション

1. 医薬品加工

サニタリー空気圧角形三方ボールバルブは、注射剤用の互換性のある製薬システムで使用できます。 生産、ワクチン製造、緩衝液調製、精製水システム、WFI システム、滅菌液体移送、 およびCIP/SIPプロセスライン。

2. バイオテクノロジー

一般的なアプリケーションには、細胞培養、発酵、生物医薬品の製造、無菌液体の移送、および 自動流路切り替えが必要なプロセススキッド。

3. 飲食物

アプリケーションには、乳製品加工、牛乳およびヨーグルトの製造、フルーツジュース加工、醸造システム、飲料が含まれます。 衛生的なフロールーティングが必要な充填、液体食品の移送など。

4. 化粧品

バルブはシャンプー、ローション、クリーム、化粧品成分の転写、その他互換性のある液体に適用できます。 制御されたパイプライン配信を必要とする処理システム。

購入者選択ガイド

1. 必要な流路の確認

最初の選択ポイントは、システムが L ポートの迂回または T ポートの多方向フローを必要とするかどうかです。の ご注文前に必要な接続および絶縁状態をご確認ください。

2. 処理媒体の確認

プロセス媒体は、バルブ本体とシートの材質を選択するときに提供する必要があります。これは特に重要です 洗浄用化学薬品、腐食性媒体、または高純度流体を使用するシステム向け。

3. 圧力と温度を確認する

実際の動作圧力、プロセス温度、CIP 温度、および SIP 条件を提供する必要があります。 選択したバルブ構成を、該当する動作限界と照らし合わせてチェックできます。

4. 空気圧要件の確認

購入者は、好みのアクチュエータのタイプ、利用可能な空気圧、デフォルトのバルブ位置、および必要なアクチュエータを指定する必要があります。 バルブが自動プロセスシステムに接続されるときに付属品を制御します。

5. 接続規格の確認

既存のパイプライン接続は、トライクランプ、突合せ溶接、ねじ込み、フランジ、DIN、ISO、SMS、IDF、 または、インストールの問題を回避するために適用される別の標準。

品質検査と納品

1. 流路の検証

三方バルブの場合、AVM は実際のボール構成とスイッチング位置を検証して、L ポートまたは T ポート流路は指定されたバルブ配置に対応します。

2. 空気圧機能試験

組み立てられたアクチュエータとバルブは、正しい90°の動き、スイッチング応答、および動作状態をチェックされます。 出荷前に。

3. シールと表面検査

バルブは適切な漏れとシールのチェックを受け、ステンレス鋼の表面とサニタリー接続が行われます。 端部の加工や表面の欠陥が検査されます。

4. 海外発送のための梱包

梱包する前に、サニタリー接続端は汚染や衝撃から保護されます。空気圧アクチュエータ 露出したコンポーネントは追加の保護を受け、完全なバルブは選択された仕様に従って固定されます。 輸送方法。

よくある質問

1. 三方ボールバルブは何に使用されますか?

これは、接続された 3 つのパイプライン間でプロセス メディアをリダイレクト、配布、または分離するために使用されます。 3ポート 複数の流路を必要とするプロセスシステムに適した構造です。

2. L ポートと T ポートの違いは何ですか?

L ポート構成は 2 つのポートを接続し、3 番目のポートを分離するため、2 つのパスの迂回に適しています。の T ポート構成により、分散および多方向の 3 つのポート間でより柔軟な通信が可能になります。 ルーティング。

3. CIP および SIP と互換性がありますか?

サニタリー空気圧角型 3 方ボール バルブは、適切な CIP および SIP システムに統合できるように設計されています。の 実際の洗浄および滅菌条件は、選択したシートおよびシールの材質と照らし合わせて確認する必要があります。

4. 最高使用圧力はいくらですか?

供給された仕様には最大 5 bar の動作圧力が記載されていますが、実際の許容圧力は状況に応じて異なります。 バルブのサイズと構成について。

5. 動作温度はどれくらいですか?

付属の仕様では、選択したシートの材質に応じて、-20°C ～ +180°C の動作範囲が規定されています。

6. PLCに接続できますか?

はい。ソレノイドバルブ、リミットスイッチボックス、ポジショナー、その他の制御アクセサリを構成できます。 自動プロセス制御システムとの統合。

7. SUS304とSUS316Lの選び方は？

選択は主にプロセス媒体、腐食条件、衛生要件、および製品との接触によって決まります。 要件。 SUS316L は一般に、より要求の厳しい衛生的で腐食に敏感な用途に選択されます。

8. 見積もりにはどのような情報が必要ですか?

バルブのサイズ、L ポートまたは T ポートの要件、プロセス媒体、動作圧力、温度、接続を提供します。 標準、アクチュエータのタイプ、利用可能な空気圧、および必要な制御アクセサリ。配管図をお勧めします 複数のスイッチング位置が関係する場合。
